Name: 時規皮帶輪2GT型-高精度定位
SKU: SW-19154

描述

時規皮帶輪2GT型高精密定位規格表

查看可搜尋文字規格（21 筆）

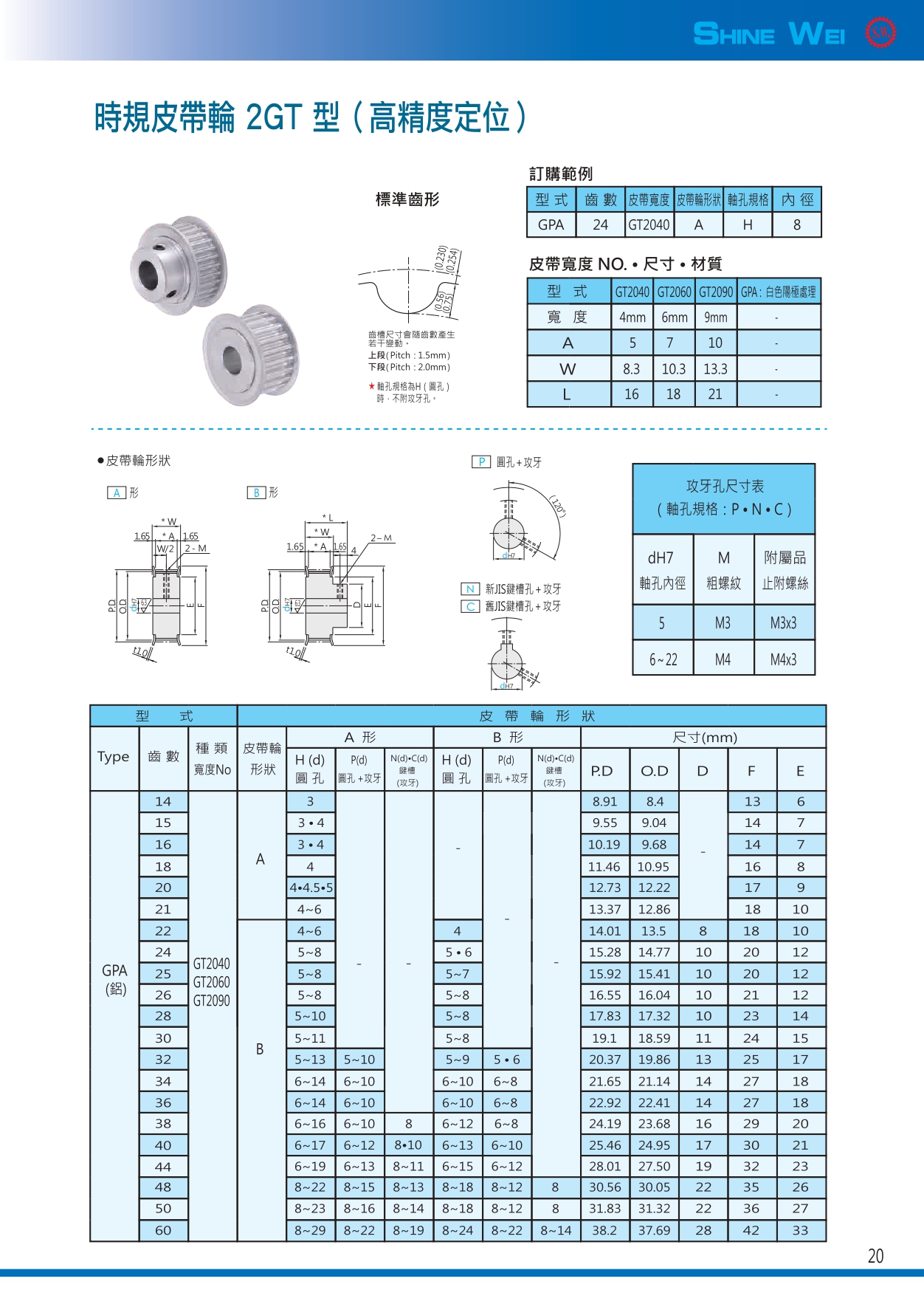

客戶正式型錄第 20 頁逐列核對；數值、範圍與空白均依正式型錄原樣轉錄，未以公式推算或自行補值。

齒數	A 形 H(d) 圓孔	A 形 P(d) 圓孔＋攻牙	A 形 N(d)・C(d) 鍵槽（攻牙）	B 形 H(d) 圓孔	B 形 P(d) 圓孔＋攻牙	B 形 N(d)・C(d) 鍵槽（攻牙）	P.D	O.D	D	F	E
14	—	—	—	—	—	—	8.91	8.4	—	13	—
15	3.4	—	—	—	—	—	9.55	9.04	—	14	7
16	3.4	—	—	—	—	—	10.19	9.68	—	14	7
18	4	—	—	—	—	—	11.46	10.95	—	16	00
20	4•4.5•5	—	—	—	—	—	12.73	12.22	—	17	—
21	4~6	—	—	—	—	—	13.37	12.86	—	18	10
22	4~6	—	—	4	—	—	14.01	13.5	00	18	10
24	5~8	—	—	5.6	—	—	15.28	14.77	10	20	12
25	5~8	—	—	5~7	—	—	15.92	15.41	10	20	12
26	5~8	—	—	5~8	—	—	16.55	16.04	10	21	12
28	5~10	—	—	5~8	—	—	17.83	17.32	10	23	14
30	5~11	—	—	5~8	—	—	19.1	18.59	11	24	15
32	5~13	5~10	—	5~9	5.6	—	20.37	19.86	13	25	17
34	6~14	6~10	—	6~10	6~8	—	21.65	21.14	14	27	18
36	6~14	6~10	—	6~10	6~8	—	22.92	22.41	14	27	18
38	6~16	6~10	—	6~12	6~8	—	24.19	23.68	16	29	20
40	6~17	6~12	8.10	6~13	6~10	—	25.46	24.95	17	30	21
44	6~19	6~13	8~11	6~15	6~12	—	28.01	27.50	19	32	23
48	8~22	8~15	8~13	8~18	8~12	—	30.56	30.05	22	35	26
50	8~23	8~16	8~14	8~18	8~12	—	31.83	31.32	22	36	27
60	8~29	8~22	8~19	8~24	8~22	8~14	38.2	37.69	28	42	33
