時規皮帶輪S2M型-高扭矩傳動

查看可搜尋文字規格（21 筆）

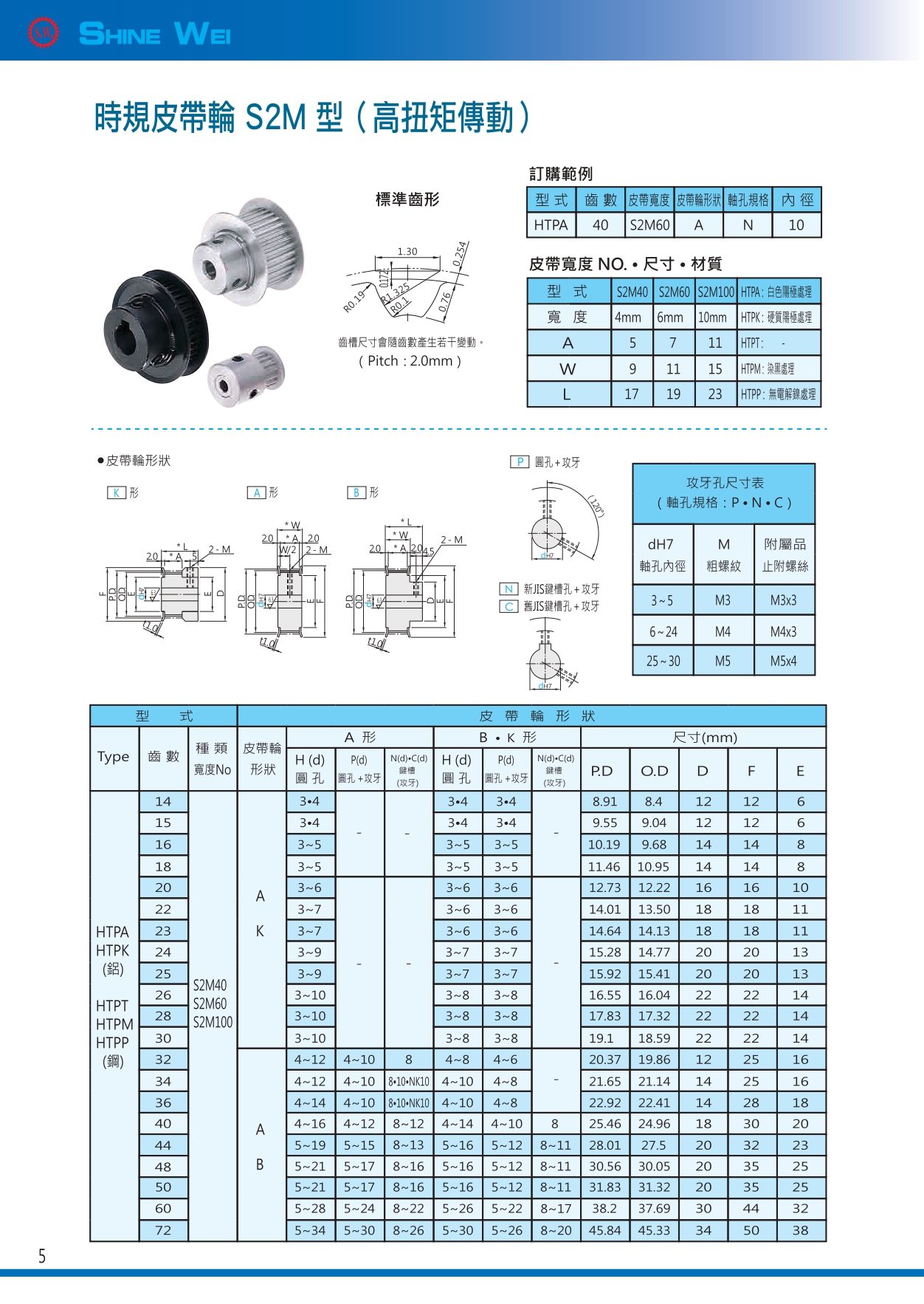

客戶正式型錄第 5 頁逐列核對；數值、範圍與空白均依正式型錄原樣轉錄，未以公式推算或自行補值。

齒數	A 形 H(d) 圓孔	A 形 P(d) 圓孔＋攻牙	A 形 N(d)・C(d) 鍵槽（攻牙）	B 形 H(d) 圓孔	B 形 P(d) 圓孔＋攻牙	B 形 N(d)・C(d) 鍵槽（攻牙）	P.D	O.D	D	F	E
14	3.4	—	—	3.4	3.4	—	8.91	8.4	12	12	—
15	3.4	—	—	3.4	3.4	—	9.55	9.04	12	12	—
16	3~5	—	—	3~5	3~5	—	10.19	9.68	14	14	—
18	3~5	—	—	3~5	3~5	—	11.46	10.95	14	14	—
20	3~6	—	—	3~6	3~6	—	12.73	12.22	16	16	10
22	3~7	—	—	3~6	3~6	—	14.01	13.50	18	18	11
23	3~7	—	—	3~6	3~6	—	14.64	14.13	18	18	11
24	3~9	—	—	3~7	3~7	—	15.28	14.77	20	20	13
25	3~9	—	—	3~7	3~7	—	15.92	15.41	20	20	13
26	3~10	—	—	3~8	3~8	—	16.55	16.04	22	22	14
28	3~10	—	—	3~8	3~8	—	17.83	17.32	22	22	14
30	3~10	—	—	3~8	3~8	—	19.1	18.59	22	22	14
32	4~12	4~10	—	4~8	4~6	—	20.37	19.86	12	25	16
34	4~12	4~10	8•10•NK10	4~10	4~8	—	21.65	21.14	14	25	16
36	4~14	4~10	8•10•NK10	4~10	4~8	—	22.92	22.41	14	28	18
40	4~16	4~12	8~12	4~14	4~10	—	25.46	24.96	18	30	20
44	5~19	5~15	8~13	5~16	5~12	8~11	28.01	27.5	20	32	23
48	5~21	5~17	8~16	5~16	5~12	8~11	30.56	30.05	20	35	25
50	5~21	5~17	8~16	5~16	5~12	8~11	31.83	31.32	20	35	25
60	5~28	5~24	8~22	5~26	5~22	8~17	38.2	37.69	30	44	32
72	5~34	5~30	8~26	5~30	5~26	8~20	45.84	45.33	34	50	38
