FO-050 中空軸減速機正式型錄文字規格
查看可搜尋文字規格（23 筆）

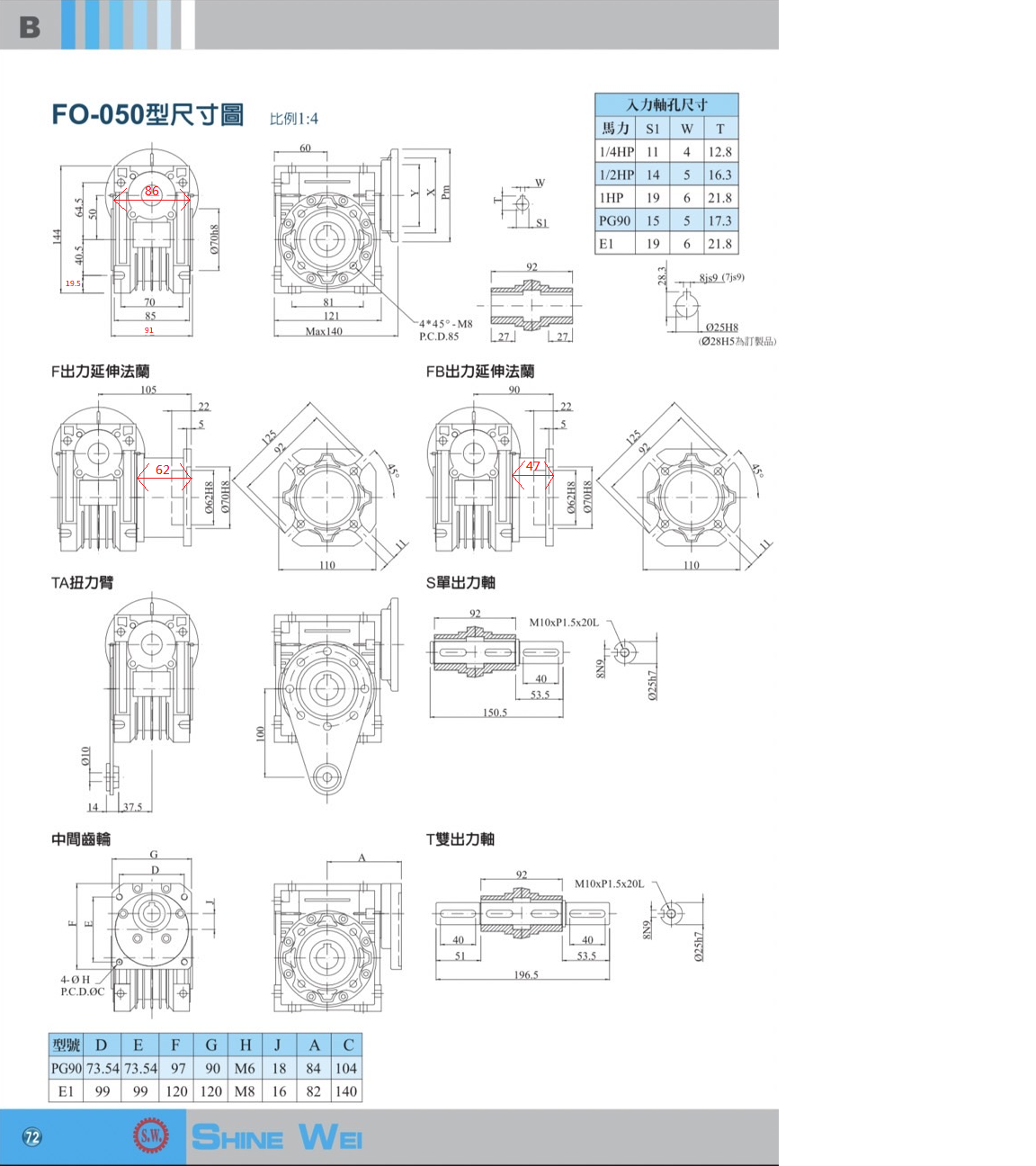

客戶正式型錄 B72FO50 更正圖（更正值優先）逐項目視核對；更正圖所標示的修正值優先於舊版 PDF。
入力軸孔尺寸
| 適用馬力／入力型式 | S1 | W | T |
|---|---|---|---|
| 1/4HP | 11 | 4 | 12.8 |
| 1/2HP | 14 | 5 | 16.3 |
| 1HP | 19 | 6 | 21.8 |
| PG90 | 15 | 5 | 17.3 |
| E1 | 19 | 6 | 21.8 |

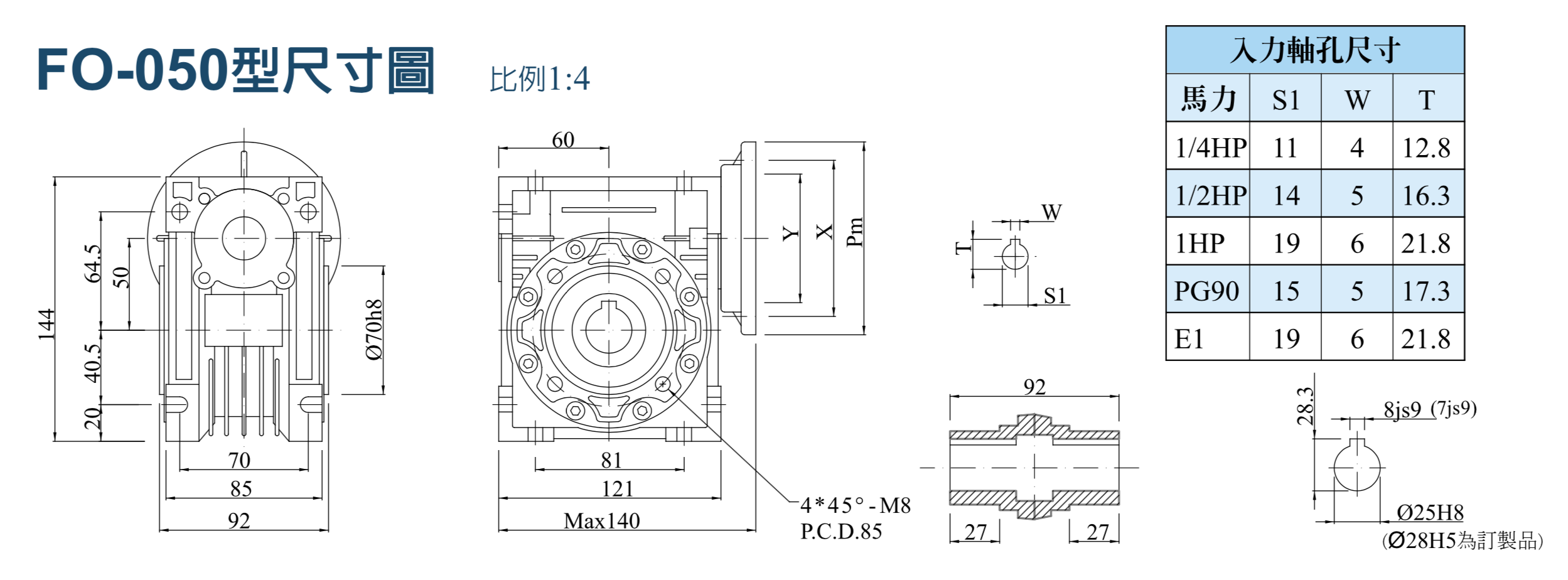

FO-050 本體與安裝尺寸
| 規格項目 | 型錄值 |
|---|---|
| 比例 | 1:4 |
| 入力花鍵 | 8js9（7s9） |
| 出力孔 | Ø25H8（Ø28H8 為訂製品） |
| 本體總高 | 121 mm |
| 中心高 | 60 mm |
| 安裝面寬 | 92 mm |
| 入力法蘭固定 | 4×45°-M8，P.C.D. 85 |
| 最大軸向尺寸 | 140 mm |

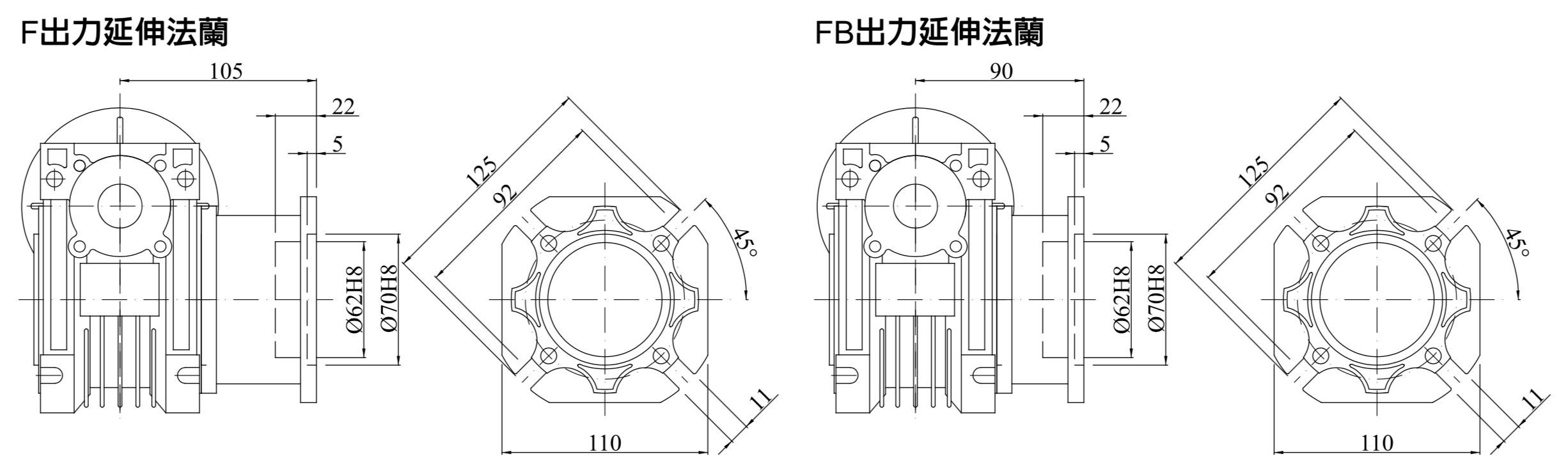

| F 延伸法蘭孔 | Ø62H8 |
| FB 延伸法蘭孔 | Ø70H8 |

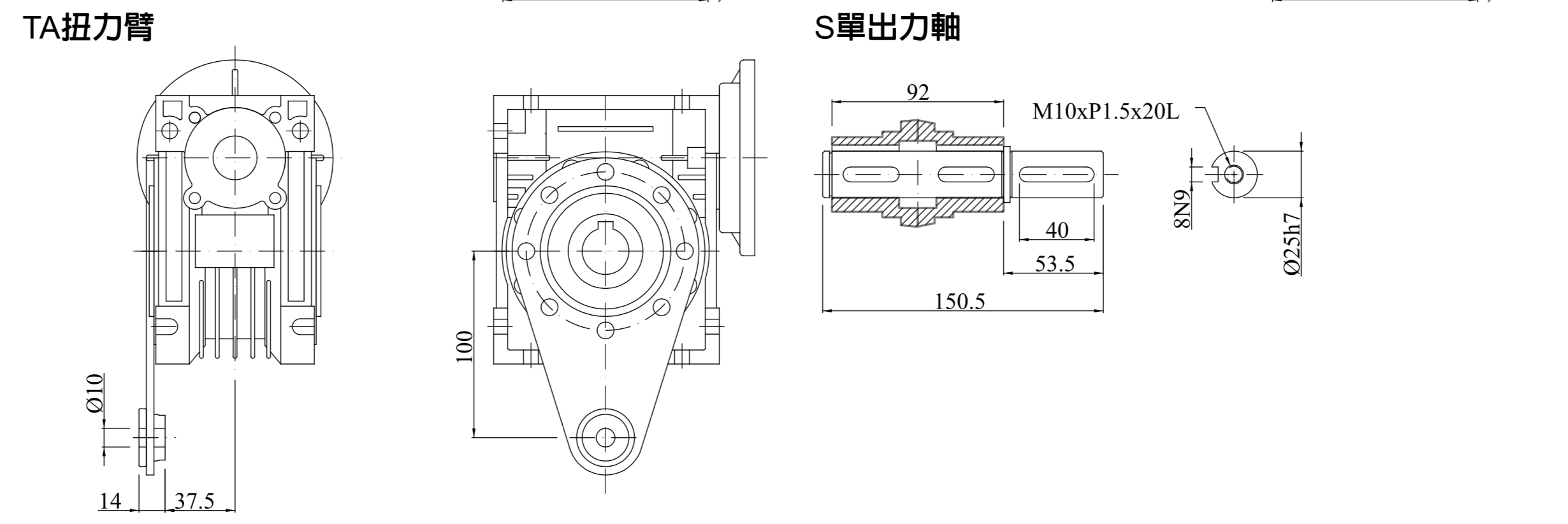

| S 單出力軸總長 | 150.5 mm |
| S 單出力軸突出 | 53.5 mm |
| T 雙出力軸總長 | 196.5 mm |
| T 雙出力軸左右突出 | 53.5 mm／53.5 mm |
| 出力軸螺紋 | M10×P1.5×20L |
| TA 扭力臂 | Ø10；14 mm；37.5 mm |

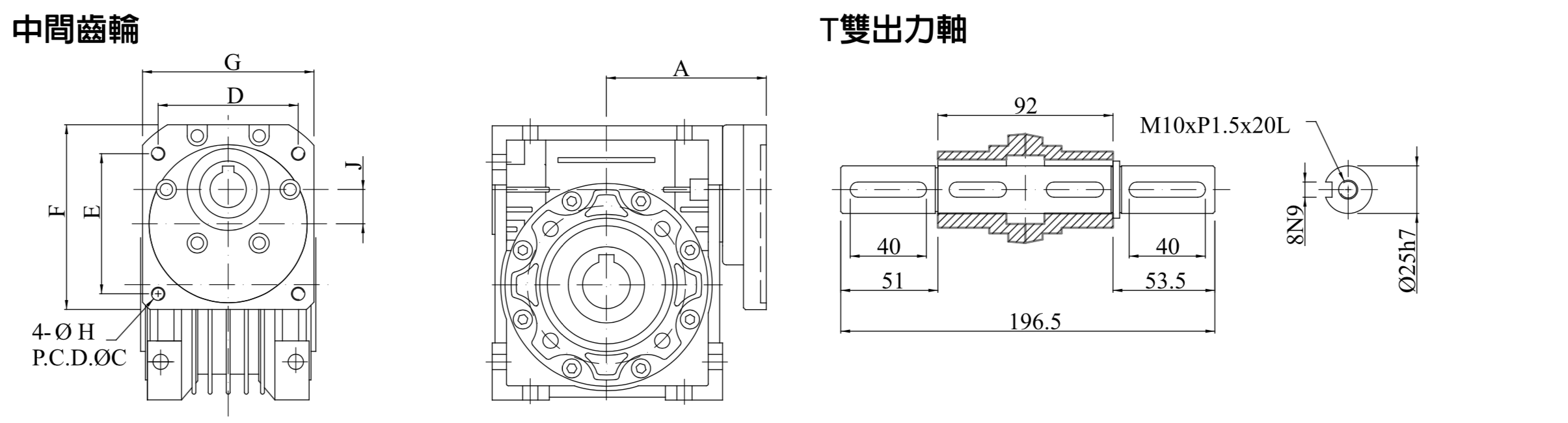

中間齒輪尺寸

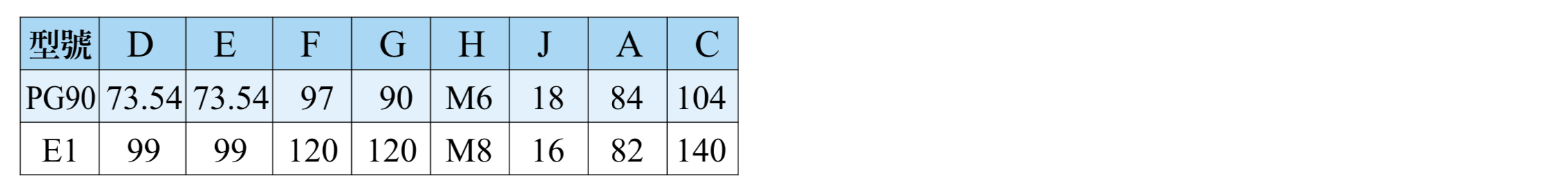

| 型號 | D | E | F | G | H | J | A | C |
|---|---|---|---|---|---|---|---|---|
| PG90 | 73.54 | 73.54 | 97 | 90 | M6 | 18 | 84 | 104 |
| E1 | 99 | 99 | 120 | 120 | M8 | 16 | 82 | 140 |
