軸上型減速機

軸上型減速機

下載型錄：FO中空渦輪減速機

特點
． 不占空間
． 降低成本
． 自鎖功能
． 快速停止
． 搭配型高
． 安全性高
． 防護性佳
． 可多面安裝，無角度限制
． 散熱佳
． 維修方便

貨號: SW-15953 分類:

描述

FM 軸上型減速機正式型錄文字規格

開啟正式型錄原頁：B76-FM-selection ・ B77-FM-dimensions

查看可搜尋文字規格（21 筆）

客戶正式型錄 B76–B77逐項目視核對；空白或不適用值保留為「—」，未推算或自行補值。

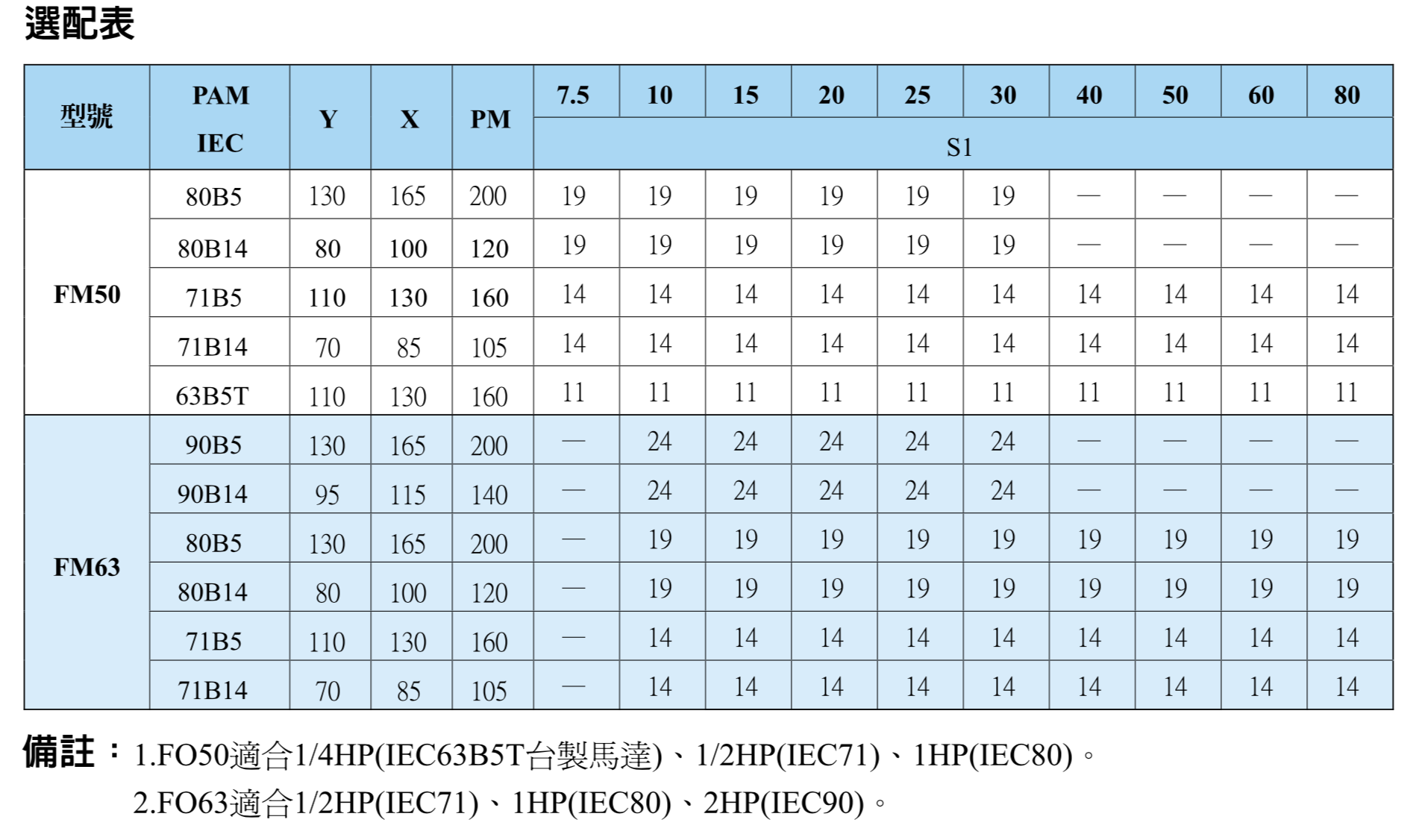

馬達與減速比選配表

型號 PAM / IEC Y X PM 7.5 10 15 20 25 30 40 50 60 80
FM50 80B5 130 165 200 19 19 19 19 19 19 — — — —
FM50 80B14 80 100 120 19 19 19 19 19 19 — — — —
FM50 71B5 110 130 160 14 14 14 14 14 14 14 14 14 14
FM50 71B14 70 85 105 14 14 14 14 14 14 14 14 14 14
FM50 63B5T 110 130 160 11 11 11 11 11 11 11 11 11 11
FM63 90B5 130 165 200 — 24 24 24 24 24 — — — —
FM63 90B14 95 115 140 — 24 24 24 24 24 — — — —
FM63 80B5 130 165 200 — 19 19 19 19 19 19 19 19 19
FM63 80B14 80 100 120 — 19 19 19 19 19 19 19 19 19
FM63 71B5 110 130 160 — 14 14 14 14 14 14 14 14 14
FM63 71B14 70 85 105 — 14 14 14 14 14 14 14 14 14

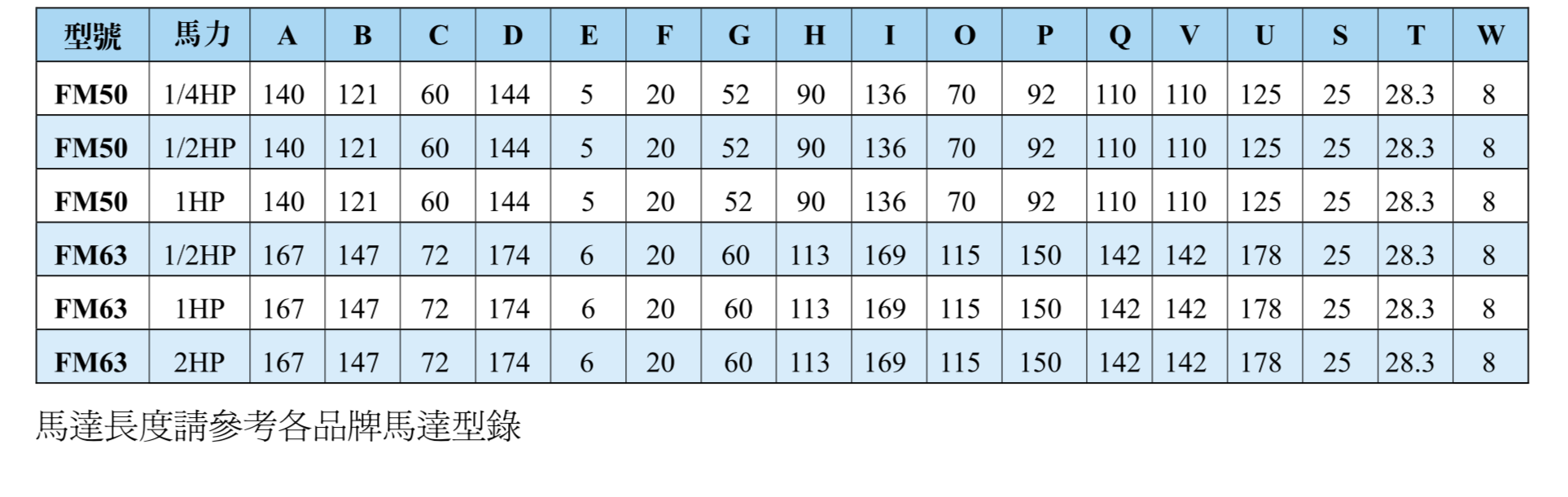

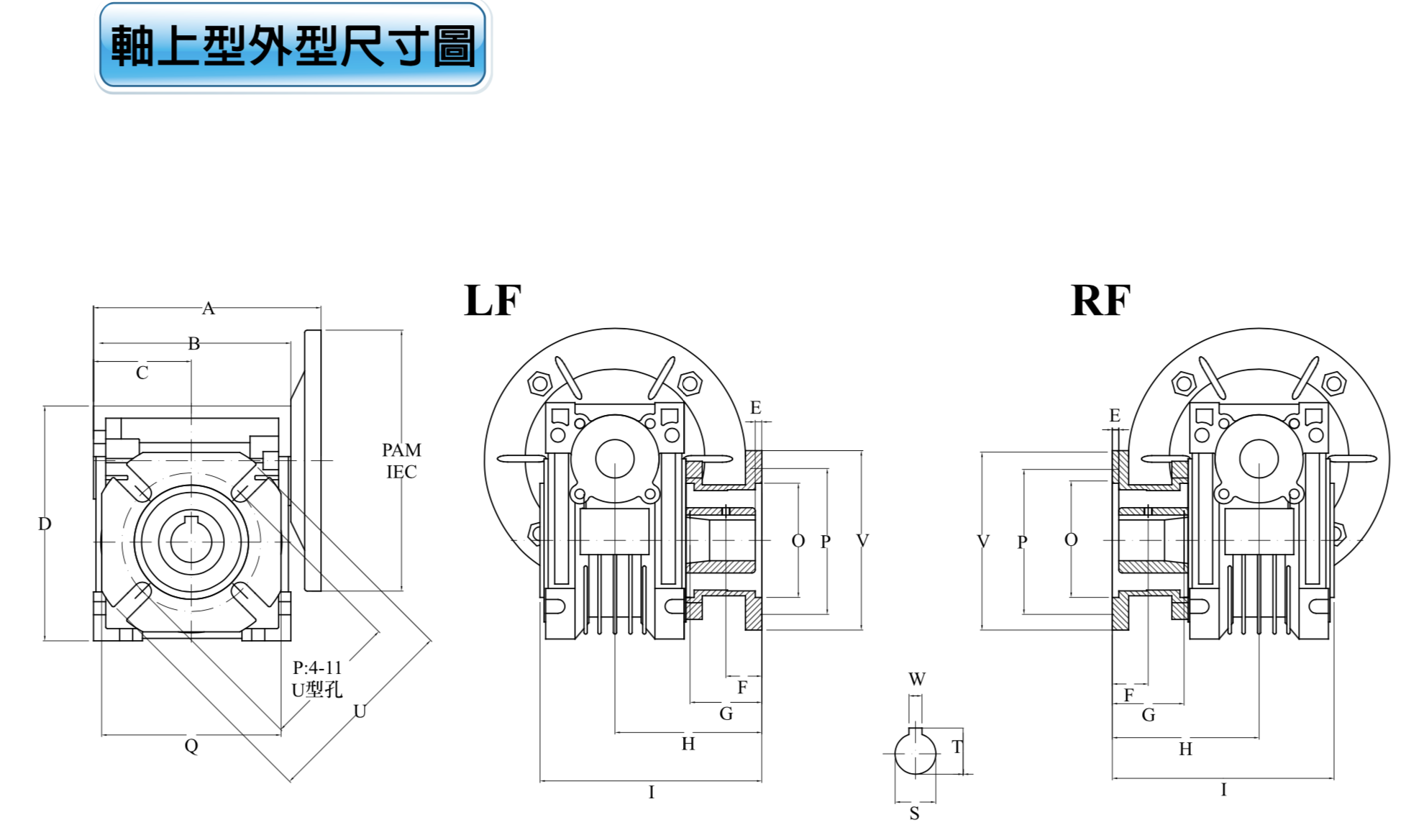

外型尺寸

型號 馬力 A B C D E F G H I O P Q V U S T W
FM50 1/4HP 140 121 60 144 5 20 52 90 136 70 92 110 110 125 25 28.3 8
FM50 1/2HP 140 121 60 144 5 20 52 90 136 70 92 110 110 125 25 28.3 8
FM50 1HP 140 121 60 144 5 20 52 90 136 70 92 110 110 125 25 28.3 8
FM63 1/2HP 167 147 72 174 6 20 60 113 169 115 150 142 142 178 25 28.3 8
FM63 1HP 167 147 72 174 6 20 60 113 169 115 150 142 142 178 25 28.3 8
FM63 2HP 167 147 72 174 6 20 60 113 169 115 150 142 142 178 25 28.3 8

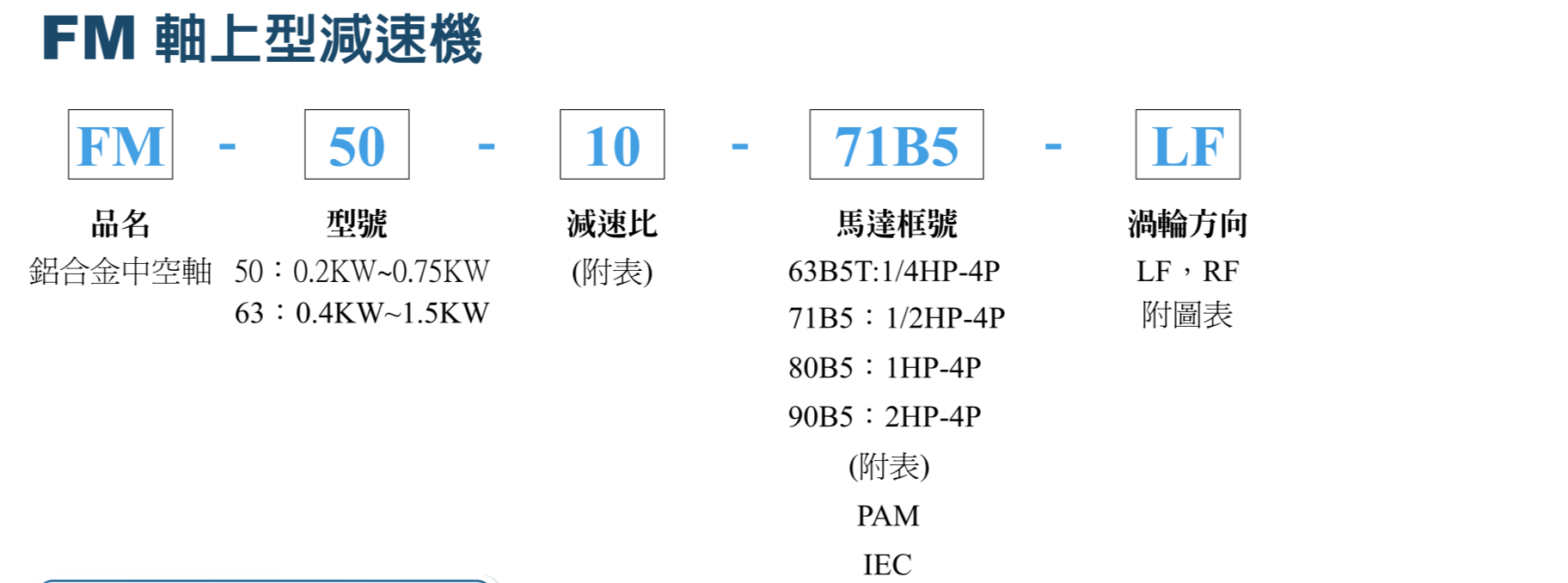

型錄訂購代號

項目 型錄值
型號 FM50：0.2KW～0.75KW；FM63：0.4KW～1.5KW

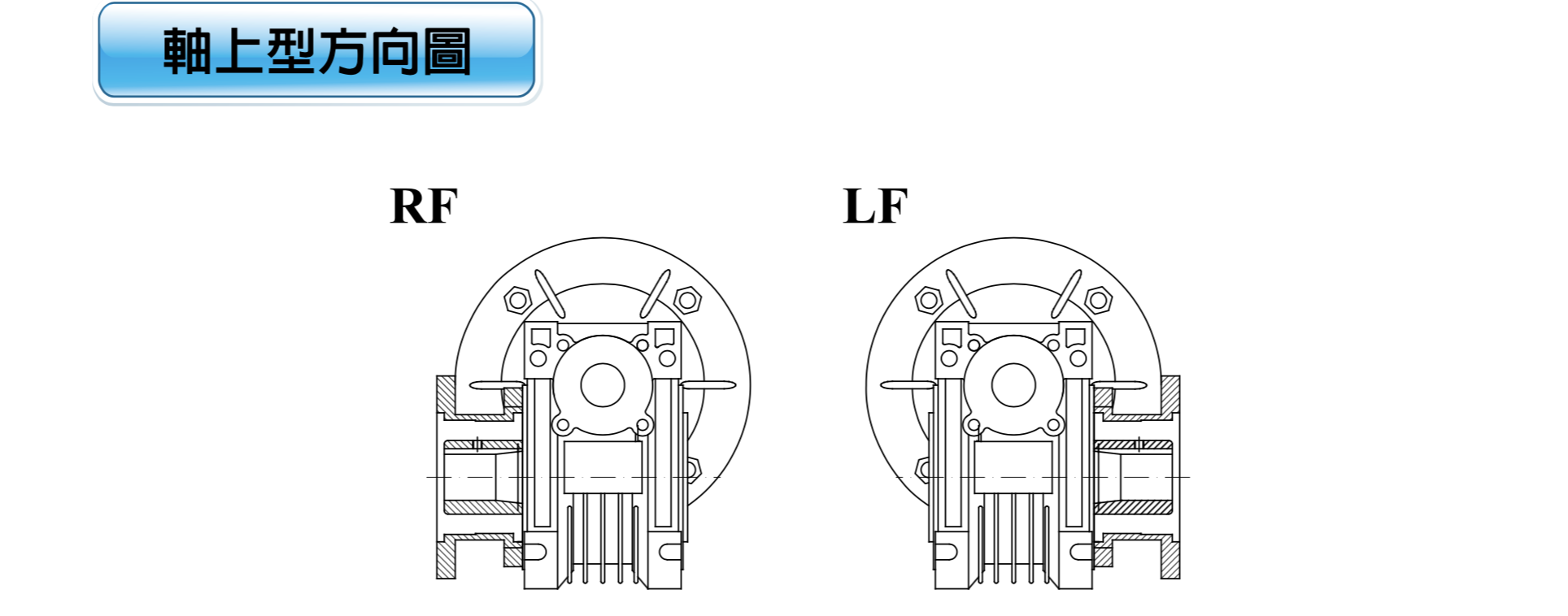

渦輪方向 LF、RF
馬達框號 63B5T：1/4HP-4P；71B5：1/2HP-4P；80B5：1HP-4P；90B5：2HP-4P
馬達長度 請參考各品牌馬達型錄
