FO-040 中空軸減速機正式型錄文字規格
查看可搜尋文字規格（22 筆）

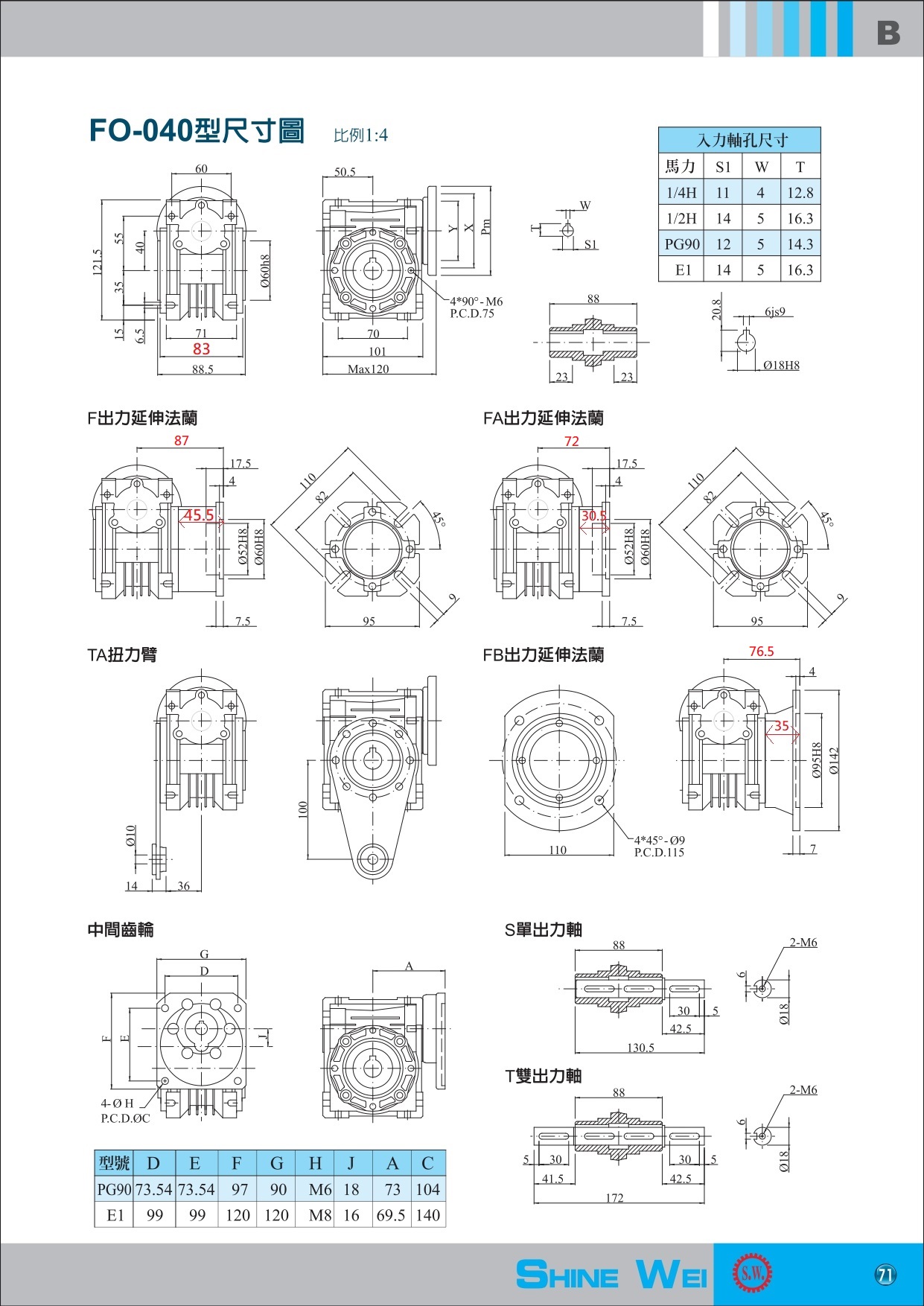

客戶正式型錄 B71FO40 更新圖（更新值優先）逐項目視核對；更正圖所標示的修正值優先於舊版 PDF。
入力軸孔尺寸
| 適用馬力／入力型式 | S1 | W | T |
|---|---|---|---|
| 1/4HP | 11 | 4 | 12.8 |
| 1/2HP | 14 | 5 | 16.3 |
| PG90 | 12 | 5 | 14.3 |
| E1 | 14 | 5 | 16.3 |

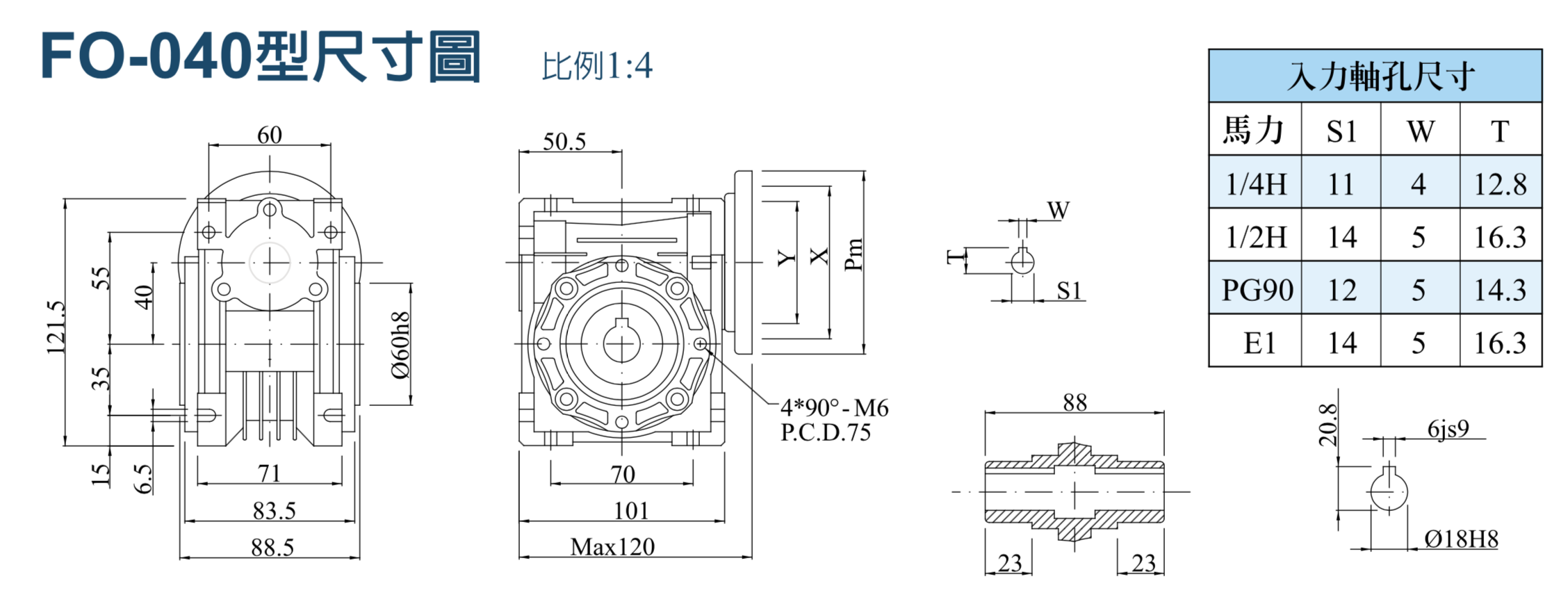

FO-040 本體與安裝尺寸
| 規格項目 | 型錄值 |
|---|---|
| 比例 | 1:4 |
| 入力花鍵 | 6js9 |
| 出力孔 | Ø18H8 |
| 本體總高 | 101 mm |
| 本體寬 | 88.5 mm |
| 安裝面寬 | 88 mm |
| 入力法蘭固定 | 4×90°-M6，P.C.D. 75 |
| 最大軸向尺寸 | 120 mm |

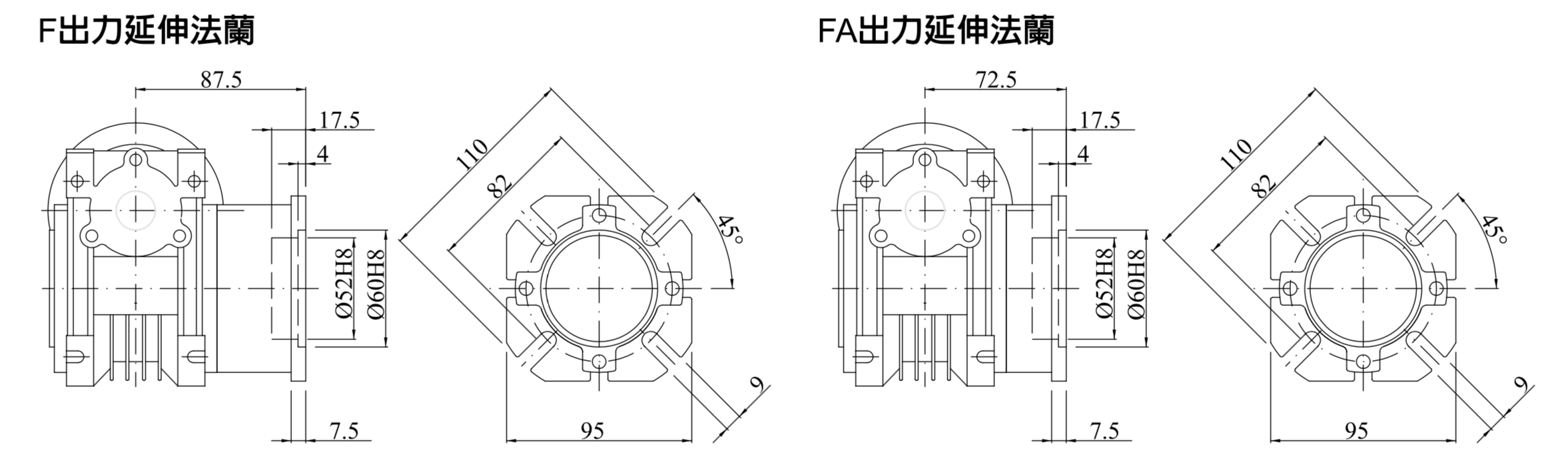

| F／FA 延伸法蘭孔 | Ø52H8 |
| FA 延伸法蘭外徑 | Ø90 |

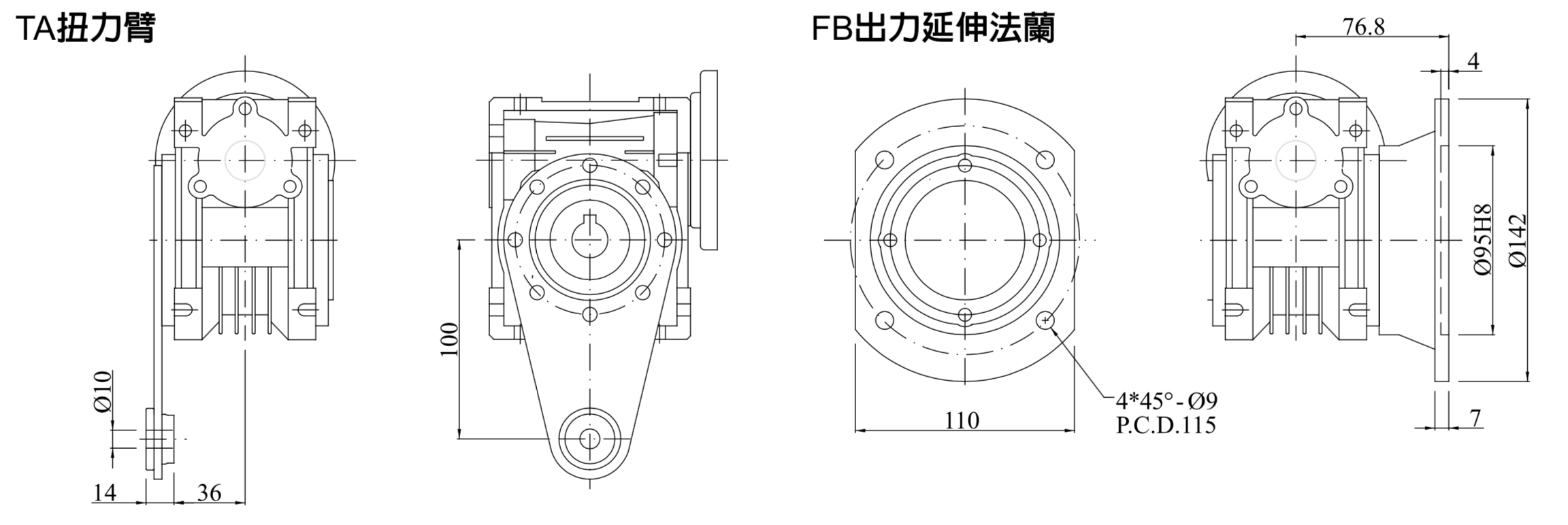

| FB 延伸法蘭孔 | Ø95H8 |
| FB 延伸法蘭外徑 | Ø142；4×45°-Ø9；P.C.D. 115 |
| S 單出力軸總長 | 130.5 mm |
| S 單出力軸突出 | 42.5 mm |
| T 雙出力軸左右突出 | 42.5 mm／42.5 mm |
| TA 扭力臂 | Ø10；14 mm；36 mm |

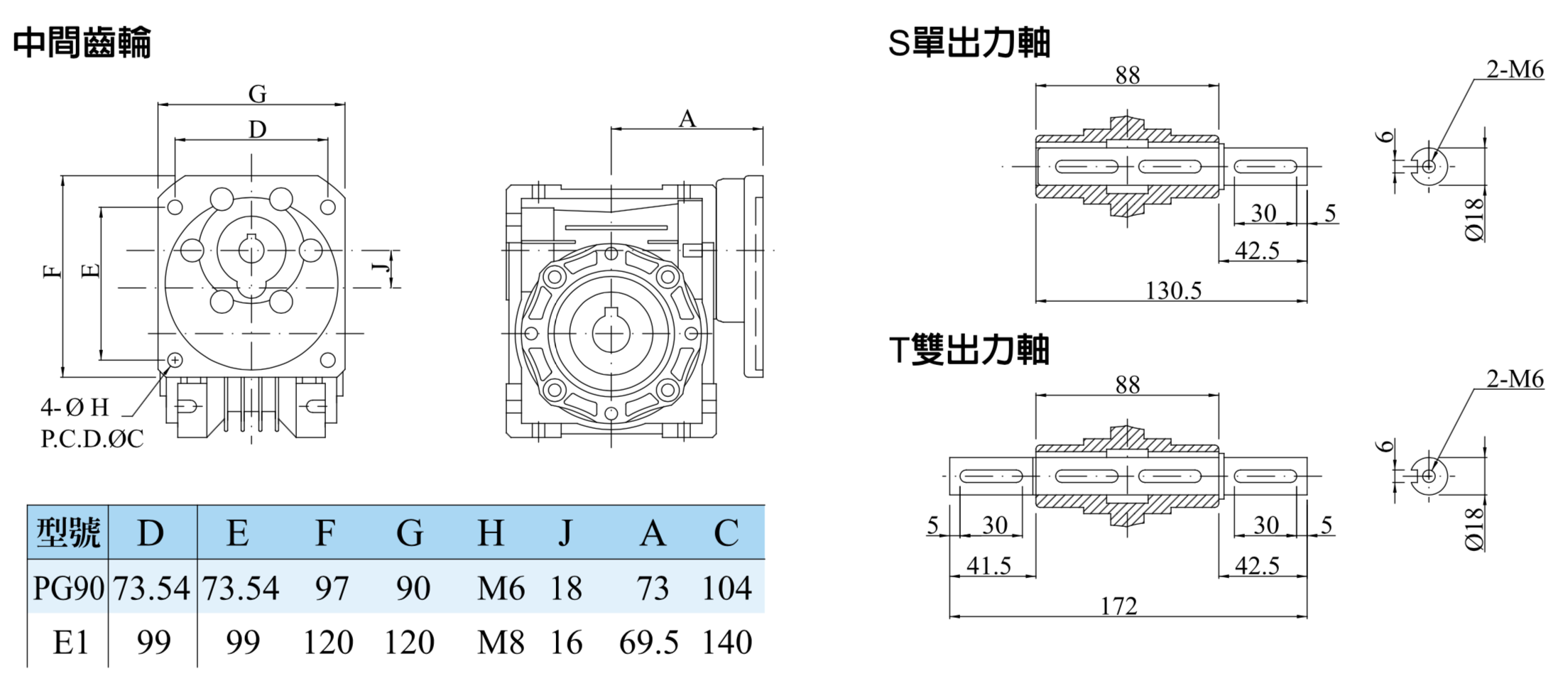

中間齒輪尺寸
| 型號 | D | E | F | G | H | J | A | C |
|---|---|---|---|---|---|---|---|---|
| PG90 | 73.54 | 73.54 | 97 | 90 | M6 | 18 | 73 | 104 |
| E1 | 99 | 99 | 120 | 120 | M8 | 16 | 69.5 | 140 |
