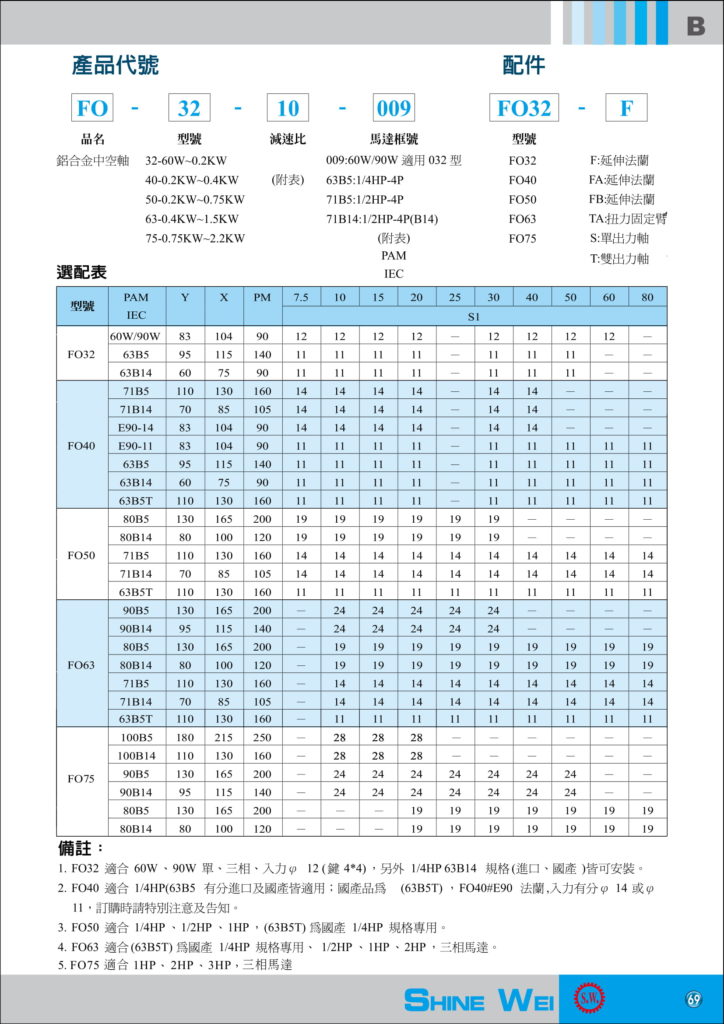

FO-032 中空軸減速機正式型錄文字規格
查看可搜尋文字規格（27 筆）

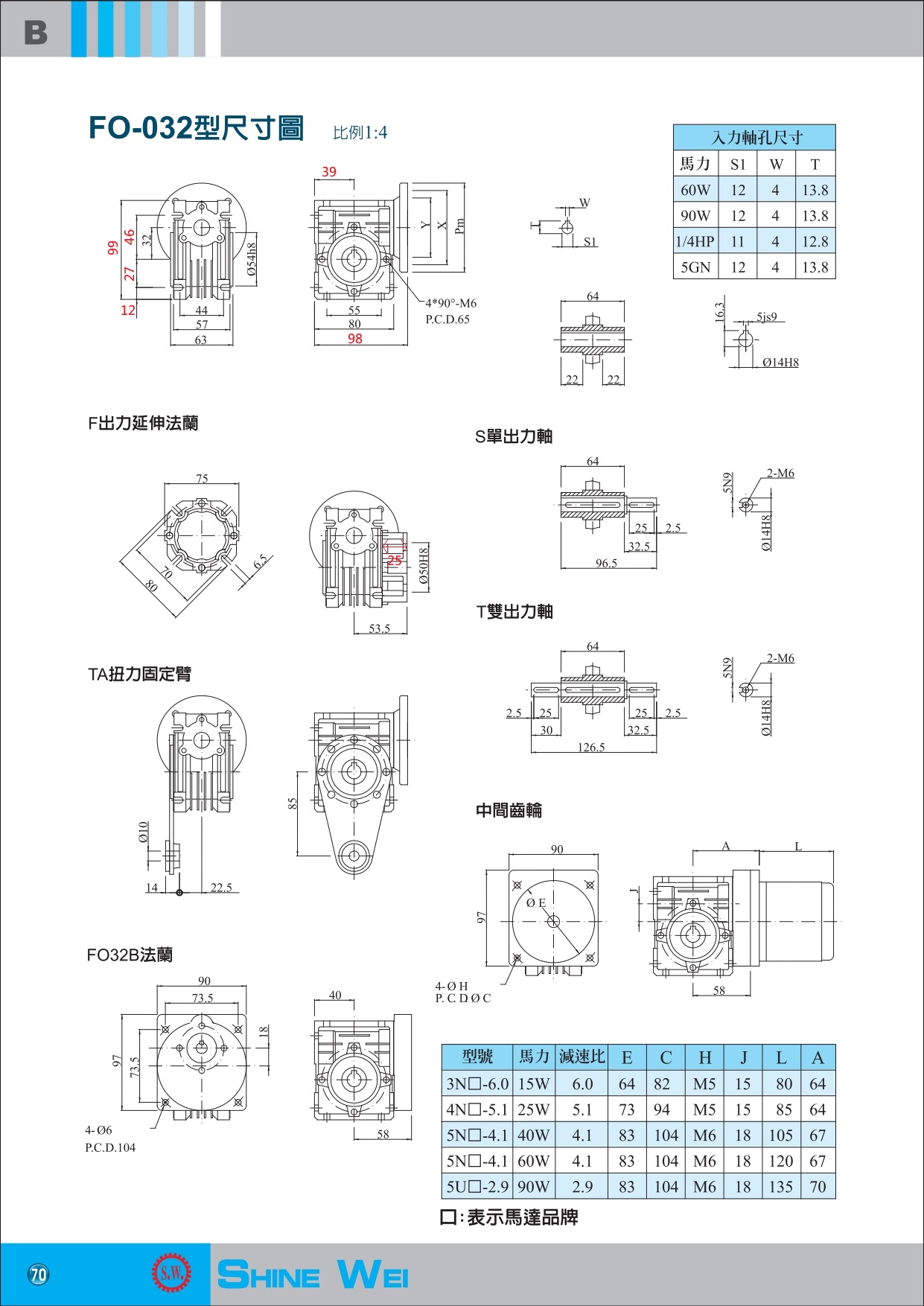

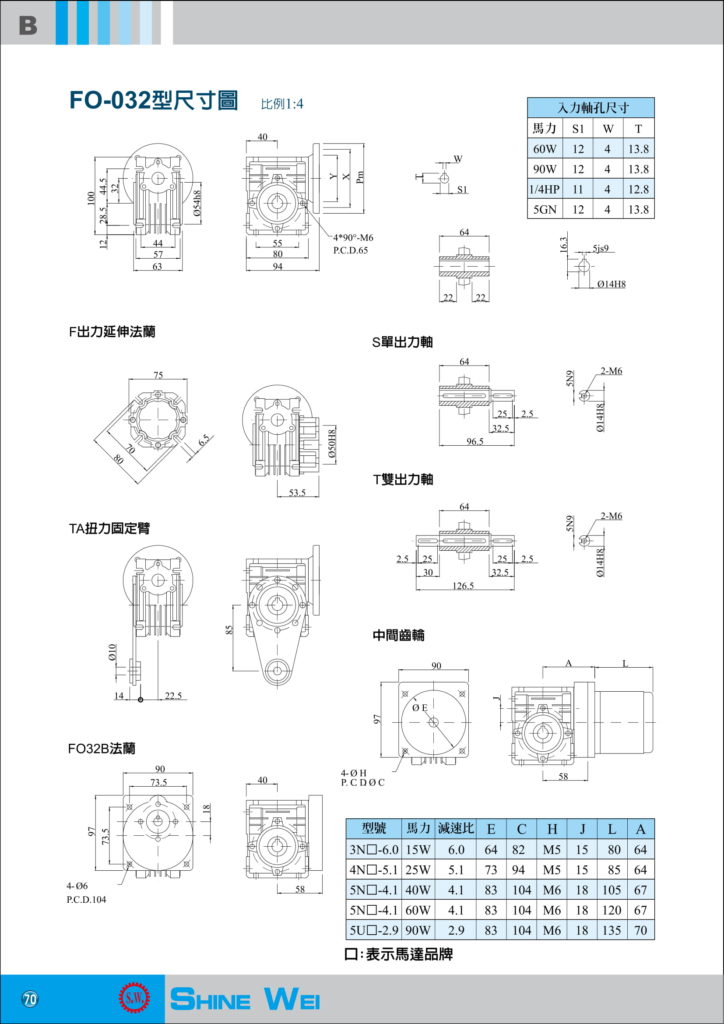

客戶正式型錄 B70FO32 更正圖（更正值優先）逐項目視核對；更正圖所標示的修正值優先於舊版 PDF。
入力軸孔尺寸
| 適用馬力／入力型式 | S1 | W | T |
|---|---|---|---|
| 60W | 12 | 4 | 13.8 |
| 90W | 12 | 4 | 13.8 |
| 1/4HP | 11 | 4 | 12.8 |
| 5GN | 12 | 4 | 13.8 |
FO-032 本體與安裝尺寸
| 規格項目 | 型錄值 |
|---|---|
| 比例 | 1:4 |
| 本體總高 | 99 mm |
| 中心高 | 46 mm |
| 下段中心高 | 27 mm |
| 底部高度 | 12 mm |
| 本體總寬 | 98 mm |
| 安裝面寬 | 80 mm |
| 本體寬 | 63 mm |
| 出力孔 | Ø14H8 |
| 鍵槽 | 5js9 |
| 入力法蘭固定 | 4×90°-M6，P.C.D. 65 |
| F 出力延伸法蘭外徑 | Ø50H8 |
| S 單出力軸總長 | 96.5 mm |
| S 單出力軸突出 | 32.5 mm |
| T 雙出力軸總長 | 126.5 mm |
| T 雙出力軸左右突出 | 32.5 mm／32.5 mm |
| TA 扭力固定臂 | Ø10；14 mm；22.5 mm |
| FO32B 法蘭 | 90×97 mm；P.C.D. 104；4-Ø6 |
中間齒輪尺寸
| 型號 | 馬力 | 減速比 | E | C | H | J | L | A |
|---|---|---|---|---|---|---|---|---|
| 3N□-6.0 | 15W | 6.0 | 64 | 82 | M5 | 15 | 80 | 64 |
| 4N□-5.1 | 25W | 5.1 | 73 | 94 | M5 | 15 | 85 | 64 |
| 5N□-4.1 | 40W | 4.1 | 83 | 104 | M6 | 18 | 105 | 67 |
| 5N□-4.1 | 60W | 4.1 | 83 | 104 | M6 | 18 | 120 | 67 |
| 5U□-2.9 | 90W | 2.9 | 83 | 104 | M6 | 18 | 135 | 70 |
