CV..SZ.SZB 立式附三相縮框鋁／鐵殼-剎車-馬達減速機正式型錄文字規格
開啟正式型錄原頁：F129 正式型錄尺寸頁
查看可搜尋文字規格（18 筆）
F129 以 300dpi 渲染逐列目視核對；*18 屬 B 型出力法蘭。
出力軸尺寸
| 出力軸 Sh6 | P | W | T | Q | 鍵規格 |
|---|---|---|---|---|---|
| φ18 | 30 | 5 | 20.2 | 27 | 5×5×27 |
| φ22 | 40 | 7 | 25 | 35 | 7×7×35 |
| φ28 | 45 | 7 | 31.1 | 40 | 7×7×40 |
| φ32 | 55 | 10 | 35.5 | 50 | 10×8×50 |
| φ40 | 65 | 10 | 43.5 | 60 | 10×8×60 |

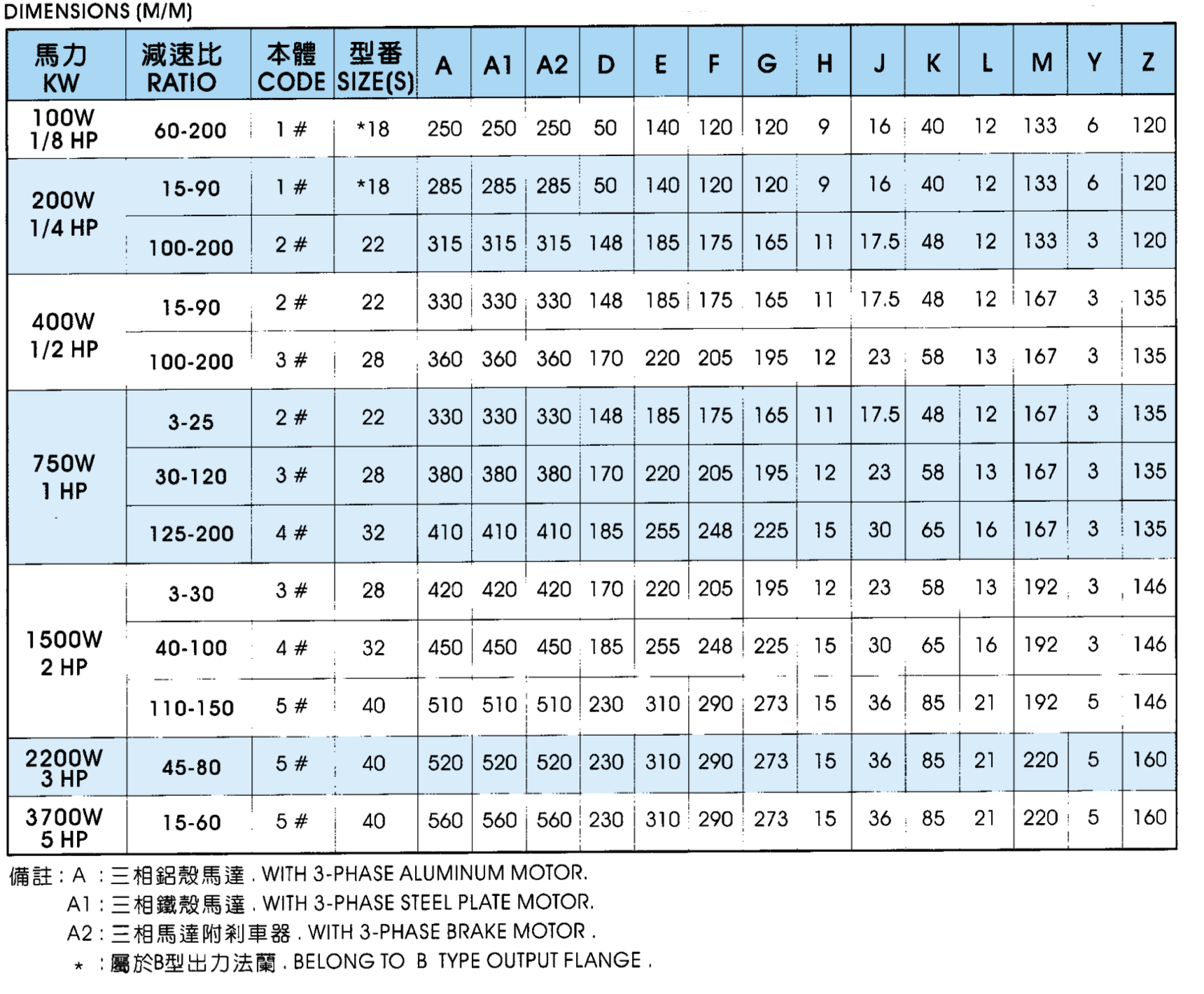

外型尺寸（mm）
| 馬力 | 減速比 | 本體 | 型番 | A | A1 | A2 | D | E | F | G | H | J | K | L | M | Y | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100W / 1/8HP | 60-200 | 1# | *18 | 250 | 250 | 250 | 50 | 140 | 120 | 120 | 9 | 16 | 40 | 12 | 133 | 6 | 120 |
| 200W / 1/4HP | 15-90 | 1# | *18 | 285 | 285 | 285 | 50 | 140 | 120 | 120 | 9 | 16 | 40 | 12 | 133 | 6 | 120 |
| 200W / 1/4HP | 100-200 | 2# | 22 | 315 | 315 | 315 | 148 | 185 | 175 | 165 | 11 | 17.5 | 48 | 12 | 133 | 3 | 120 |
| 400W / 1/2HP | 15-90 | 2# | 22 | 330 | 330 | 330 | 148 | 185 | 175 | 165 | 11 | 17.5 | 48 | 12 | 167 | 3 | 135 |
| 400W / 1/2HP | 100-200 | 3# | 28 | 360 | 360 | 360 | 170 | 220 | 205 | 195 | 12 | 23 | 58 | 13 | 167 | 3 | 135 |
| 750W / 1HP | 3-25 | 2# | 22 | 330 | 330 | 330 | 148 | 185 | 175 | 165 | 11 | 17.5 | 48 | 12 | 167 | 3 | 135 |
| 750W / 1HP | 30-120 | 3# | 28 | 380 | 380 | 380 | 170 | 220 | 205 | 195 | 12 | 23 | 58 | 13 | 167 | 3 | 135 |
| 750W / 1HP | 125-200 | 4# | 32 | 410 | 410 | 410 | 185 | 255 | 248 | 225 | 15 | 30 | 65 | 16 | 167 | 3 | 135 |
| 1500W / 2HP | 3-30 | 3# | 28 | 420 | 420 | 420 | 170 | 220 | 205 | 195 | 12 | 23 | 58 | 13 | 192 | 3 | 146 |
| 1500W / 2HP | 40-100 | 4# | 32 | 450 | 450 | 450 | 185 | 255 | 248 | 225 | 15 | 30 | 65 | 16 | 192 | 3 | 146 |
| 1500W / 2HP | 110-150 | 5# | 40 | 510 | 510 | 510 | 230 | 310 | 290 | 273 | 15 | 36 | 85 | 21 | 192 | 5 | 146 |
| 2200W / 3HP | 45-80 | 5# | 40 | 520 | 520 | 520 | 230 | 310 | 290 | 273 | 15 | 36 | 85 | 21 | 220 | 5 | 160 |
| 3700W / 5HP | 15-60 | 5# | 40 | 560 | 560 | 560 | 230 | 310 | 290 | 273 | 15 | 36 | 85 | 21 | 220 | 5 | 160 |
