CH..ATZ 臥式附單相縮框半密鐵殼-剎車-馬達減速機

CH..ATZ 臥式附單相縮框半密鐵殼-剎車-馬達減速機

下載型錄：CPG中型減速機

貨號: SW-16155 分類:

描述



CH..ATZ 臥式附單相縮框半密鐵殼-剎車-馬達減速機正式型錄文字規格

開啟正式型錄原頁：F137 正式型錄尺寸頁
查看可搜尋文字規格（16 筆）

F137 以正式型錄原頁逐列目視核對；B 欄空白以 — 保留，不推算剎車型尺寸。

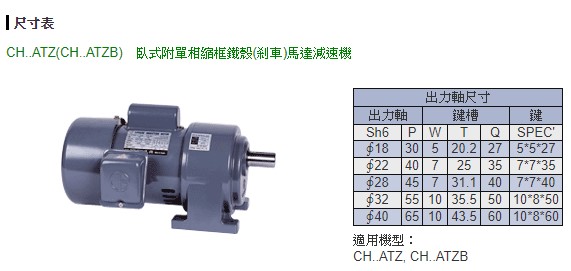

出力軸尺寸

出力軸 Sh6 P W T Q 鍵規格
φ18 30 5 20.2 27 5×5×27
φ22 40 7 25 35 7×7×35
φ28 45 7 31.1 40 7×7×40
φ32 55 10 35.5 50 10×8×50
φ40 65 10 43.5 60 10×8×60

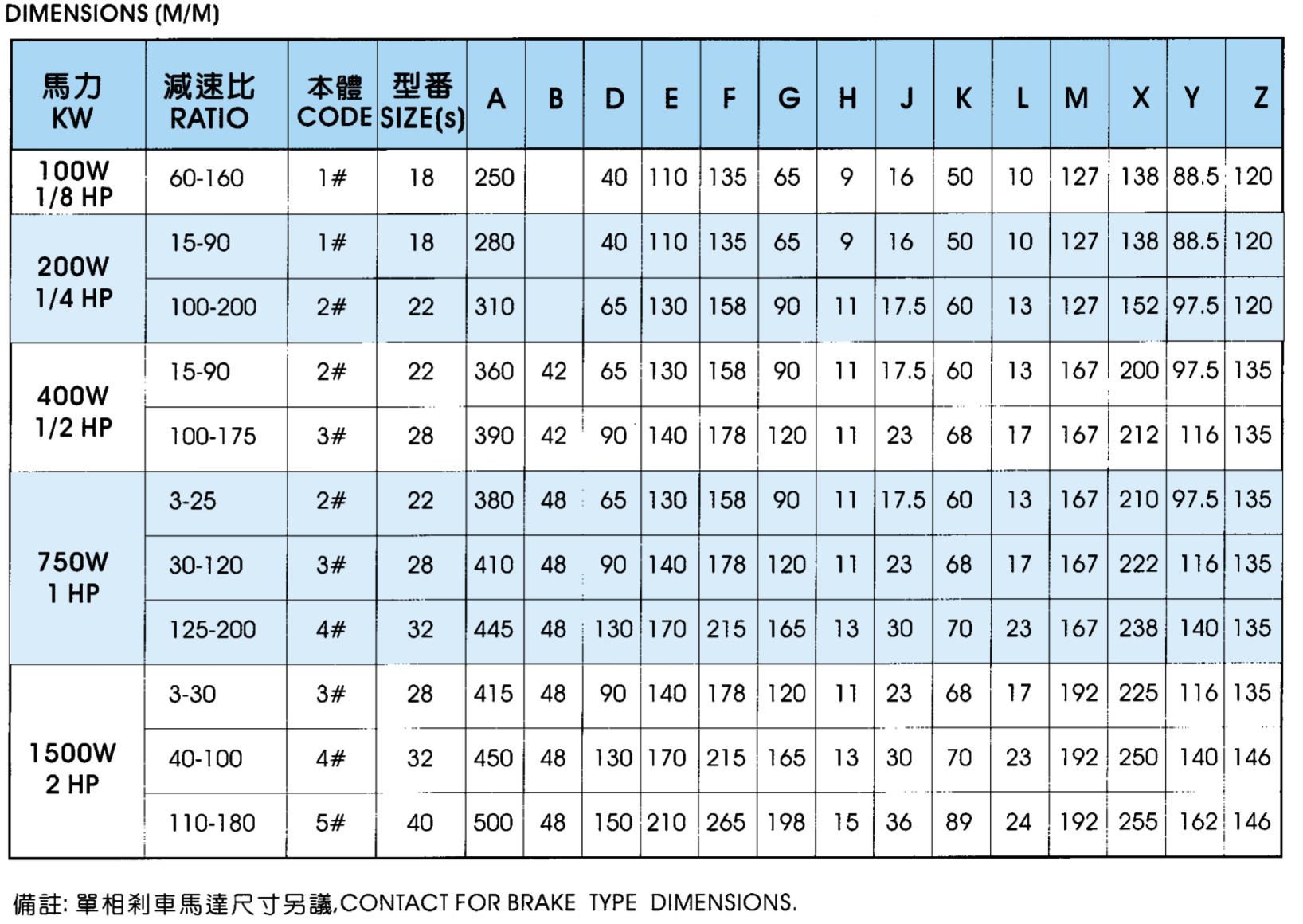

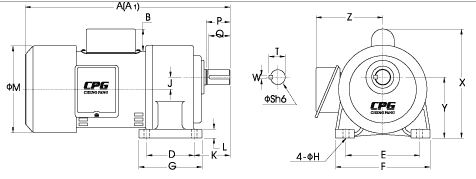

外型尺寸（mm）

馬力 減速比 本體 型番 A B D E F G H J K L M X Y Z
100W / 1/8HP 60-160 1# 18 250 — 40 110 135 65 9 16 50 10 127 138 88.5 120
200W / 1/4HP 15-90 1# 18 280 — 40 110 135 65 9 16 50 10 127 138 88.5 120
200W / 1/4HP 100-200 2# 22 310 — 65 130 158 90 11 17.5 60 13 127 152 97.5 120
400W / 1/2HP 15-90 2# 22 360 42 65 130 158 90 11 17.5 60 13 167 200 97.5 135
400W / 1/2HP 100-175 3# 28 390 42 90 140 178 120 11 23 68 17 167 212 116 135
750W / 1HP 3-25 2# 22 380 48 65 130 158 90 11 17.5 60 13 167 210 97.5 135
750W / 1HP 30-120 3# 28 410 48 90 140 178 120 11 23 68 17 167 222 116 135
750W / 1HP 125-200 4# 32 445 48 130 170 215 165 13 30 70 23 167 238 140 135
1500W / 2HP 3-30 3# 28 415 48 90 140 178 120 11 23 68 17 192 225 116 135
1500W / 2HP 40-100 4# 32 450 48 130 170 215 165 13 30 70 23 192 250 140 146
1500W / 2HP 110-180 5# 40 500 48 150 210 265 198 15 36 89 24 192 255 162 146
