CV..SP.SPB 立式附東元鐵殼-剎車-減速機正式型錄文字規格
開啟正式型錄原頁：F140 正式型錄尺寸頁
查看可搜尋文字規格（16 筆）
F140 以正式型錄原頁逐列目視核對。
出力軸尺寸
| 出力軸 Sh6 | P | W | T | Q | 鍵規格 |
|---|---|---|---|---|---|
| φ22 | 40 | 7 | 25 | 35 | 7×7×35 |
| φ28 | 45 | 7 | 31.1 | 40 | 7×7×40 |
| φ32 | 55 | 10 | 35.5 | 50 | 10×8×50 |
| φ40 | 65 | 10 | 43.5 | 60 | 10×8×60 |
| φ50 | 80 | 14 | 54 | 75 | 14×9×75 |

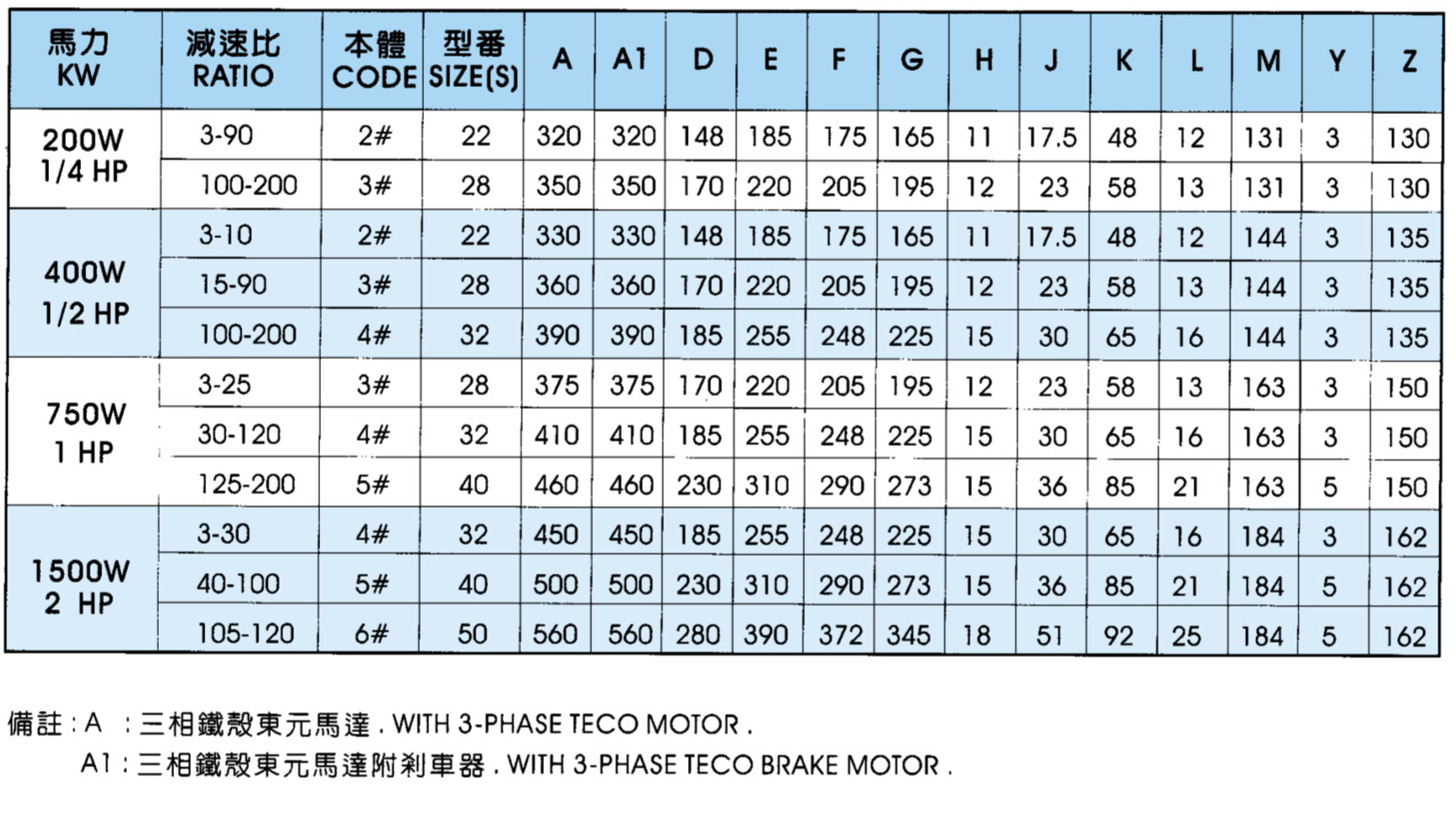

外型尺寸（mm）
| 馬力 | 減速比 | 本體 | 型番 | A | A1 | D | E | F | G | H | J | K | L | M | Y | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 200W / 1/4HP | 3-90 | 2# | 22 | 320 | 320 | 148 | 185 | 175 | 165 | 11 | 17.5 | 48 | 12 | 131 | 3 | 130 |
| 200W / 1/4HP | 100-200 | 3# | 28 | 350 | 350 | 170 | 220 | 205 | 195 | 12 | 23 | 58 | 13 | 131 | 3 | 130 |
| 400W / 1/2HP | 3-10 | 2# | 22 | 330 | 330 | 148 | 185 | 175 | 165 | 11 | 17.5 | 48 | 12 | 144 | 3 | 135 |
| 400W / 1/2HP | 15-90 | 3# | 28 | 360 | 360 | 170 | 220 | 205 | 195 | 12 | 23 | 58 | 13 | 144 | 3 | 135 |
| 400W / 1/2HP | 100-200 | 4# | 32 | 390 | 390 | 185 | 255 | 248 | 225 | 15 | 30 | 65 | 16 | 144 | 3 | 135 |
| 750W / 1HP | 3-25 | 3# | 28 | 375 | 375 | 170 | 220 | 205 | 195 | 12 | 23 | 58 | 13 | 163 | 3 | 150 |
| 750W / 1HP | 30-120 | 4# | 32 | 410 | 410 | 185 | 255 | 248 | 225 | 15 | 30 | 65 | 16 | 163 | 3 | 150 |
| 750W / 1HP | 125-200 | 5# | 40 | 460 | 460 | 230 | 310 | 290 | 273 | 15 | 36 | 85 | 21 | 163 | 5 | 150 |
| 1500W / 2HP | 3-30 | 4# | 32 | 450 | 450 | 185 | 255 | 248 | 225 | 15 | 30 | 65 | 16 | 184 | 3 | 162 |
| 1500W / 2HP | 40-100 | 5# | 40 | 500 | 500 | 230 | 310 | 290 | 273 | 15 | 36 | 85 | 21 | 184 | 5 | 162 |
| 1500W / 2HP | 105-120 | 6# | 50 | 560 | 560 | 280 | 390 | 372 | 345 | 18 | 51 | 92 | 25 | 184 | 5 | 162 |
