CH..SP.SPB 臥式附東元鐵殼-剎車-三相馬達減速機

CH..SP.SPB 臥式附東元鐵殼-剎車-三相馬達減速機

下載型錄：CPG中型減速機

貨號: SW-18706 分類:

描述

CH..SP.SPB 臥式附東元鐵殼-剎車-三相馬達減速機正式型錄文字規格

開啟正式型錄原頁：F139 正式型錄尺寸頁
查看可搜尋文字規格（16 筆）

F139 以正式型錄原頁逐列目視核對。

出力軸尺寸

出力軸 Sh6 P W T Q 鍵規格
φ22 40 7 25 35 7×7×35
φ28 45 7 31.1 40 7×7×40
φ32 55 10 35.5 50 10×8×50
φ40 65 10 43.5 60 10×8×60
φ50 80 14 54 75 14×9×75

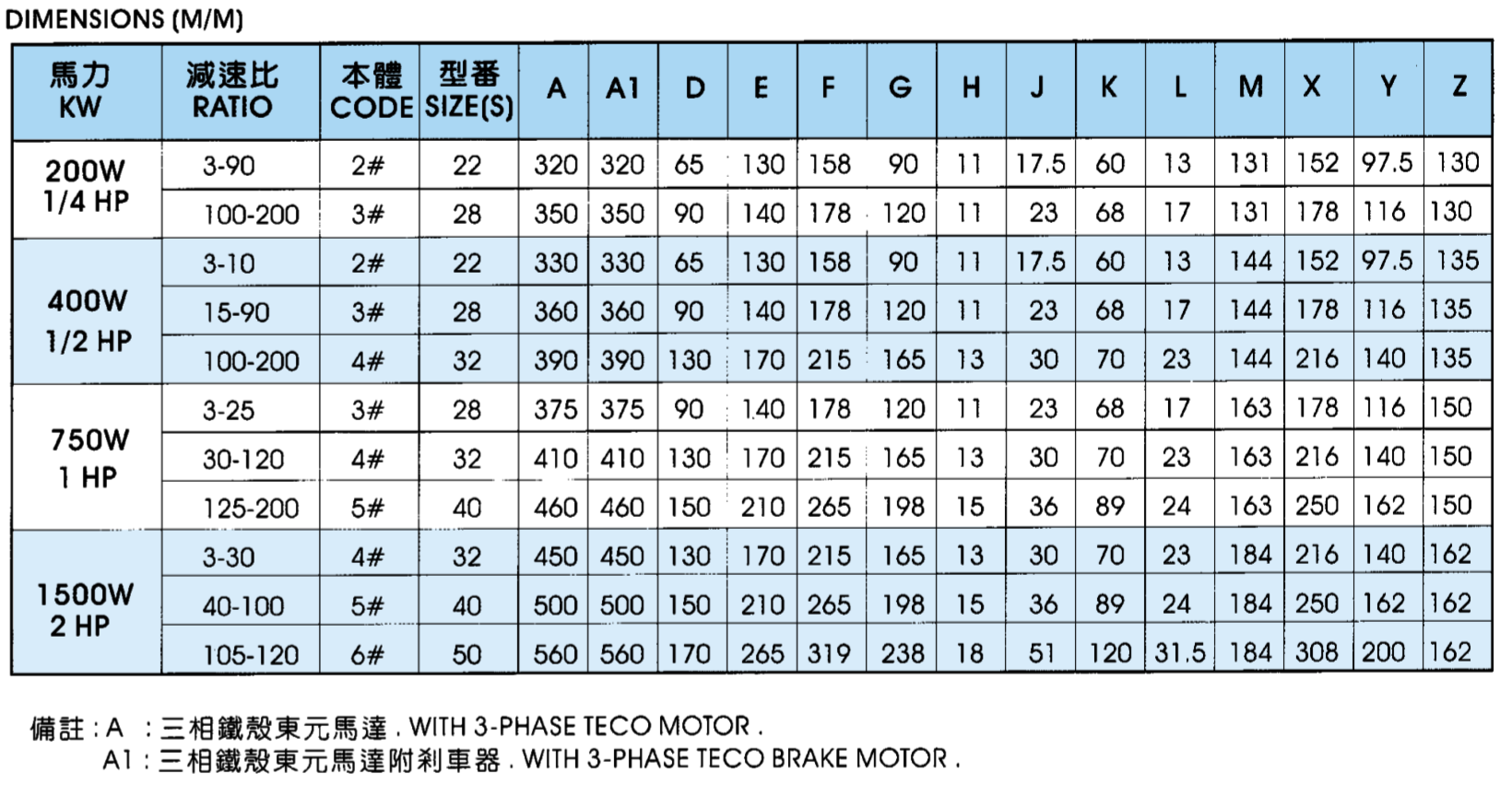

外型尺寸（mm）

馬力 減速比 本體 型番 A A1 D E F G H J K L M X Y Z
200W / 1/4HP 3-90 2# 22 320 320 65 130 158 90 11 17.5 60 13 131 152 97.5 130
200W / 1/4HP 100-200 3# 28 350 350 90 140 178 120 11 23 68 17 131 178 116 130
400W / 1/2HP 3-10 2# 22 330 330 65 130 158 90 11 17.5 60 13 144 152 97.5 135
400W / 1/2HP 15-90 3# 28 360 360 90 140 178 120 11 23 68 17 144 178 116 135
400W / 1/2HP 100-200 4# 32 390 390 130 170 215 165 13 30 70 23 144 216 140 135
750W / 1HP 3-25 3# 28 375 375 90 140 178 120 11 23 68 17 163 178 116 150
750W / 1HP 30-120 4# 32 410 410 130 170 215 165 13 30 70 23 163 216 140 150
750W / 1HP 125-200 5# 40 460 460 150 210 265 198 15 36 89 24 163 250 162 150
1500W / 2HP 3-30 4# 32 450 450 130 170 215 165 13 30 70 23 184 216 140 162
1500W / 2HP 40-100 5# 40 500 500 150 210 265 198 15 36 89 24 184 250 162 162
1500W / 2HP 105-120 6# 50 560 560 170 265 319 238 18 51 120 31.5 184 308 200 162

SELECTION GUIDE

CH..SP.SPB 臥式附東元鐵殼-剎車-三相馬達減速機選型重點

CH系列以臥式安裝為主；同為中型減速馬達，仍須分清單相或三相、標準或縮框、高速比及剎車配置，再以正式型錄核對輸出軸與底腳尺寸。

  • 確認臥式底腳與輸出軸方向
  • 核對單相／三相、電壓與馬力
  • 區分標準、縮框或高速比配置
  • 確認剎車用途與啟停頻率
  • 以正式型錄核對減速比、轉矩、軸徑及尺寸

本區為選型說明；工程規格數值仍以本頁正式型錄及「查看文字規格資料」為準。

常見選型問題

CH系列可以改成立式安裝嗎？

不應只以外觀判斷。CH與CV的安裝配置及尺寸不同，若需立式安裝應先比對CV系列與正式型錄。

標準型與縮框型可以直接互換嗎？

不一定。縮框會影響外形、馬達與安裝空間，必須同時核對減速比、輸出軸、框體及完整尺寸。
