CHD臥式雙軸齒輪減速機

CHD臥式雙軸齒輪減速機

下載型錄：CPG中型減速機

貨號: SW-16029 分類:

描述

CHD 臥式雙軸齒輪減速機正式型錄文字規格

開啟正式型錄原頁：F133 正式型錄尺寸頁
查看可搜尋文字規格（29 筆）

F133 以正式型錄原頁逐列目視核對；空白值不推算。

入力軸尺寸

馬力 kW 入力軸 S1h6 P1 W1 T1 Q1 鍵規格
0.1/0.2 14 25 5 16.2 22 5×5×22
0.4 16 30 5 18.2 27 5×5×27
0.75 19 40 6 21.7 35 6×6×35
1.5 24 50 8 27.1 45 8×7×45
2.2 28 55 8 31.1 50 8×7×50
3.7 28 55 8 31.1 50 8×7×50

出力軸尺寸

型番 出力軸 Sh6 P W T Q 鍵規格
18 φ18 30 5 20.2 27 5×5×27
22 φ22 40 7 25 35 7×7×35
28 φ28 45 7 31.1 40 7×7×40
32 φ32 55 10 35.5 50 10×8×50
40 φ40 65 10 43.5 60 10×8×60
50 φ50 80 14 54 75 14×9×75

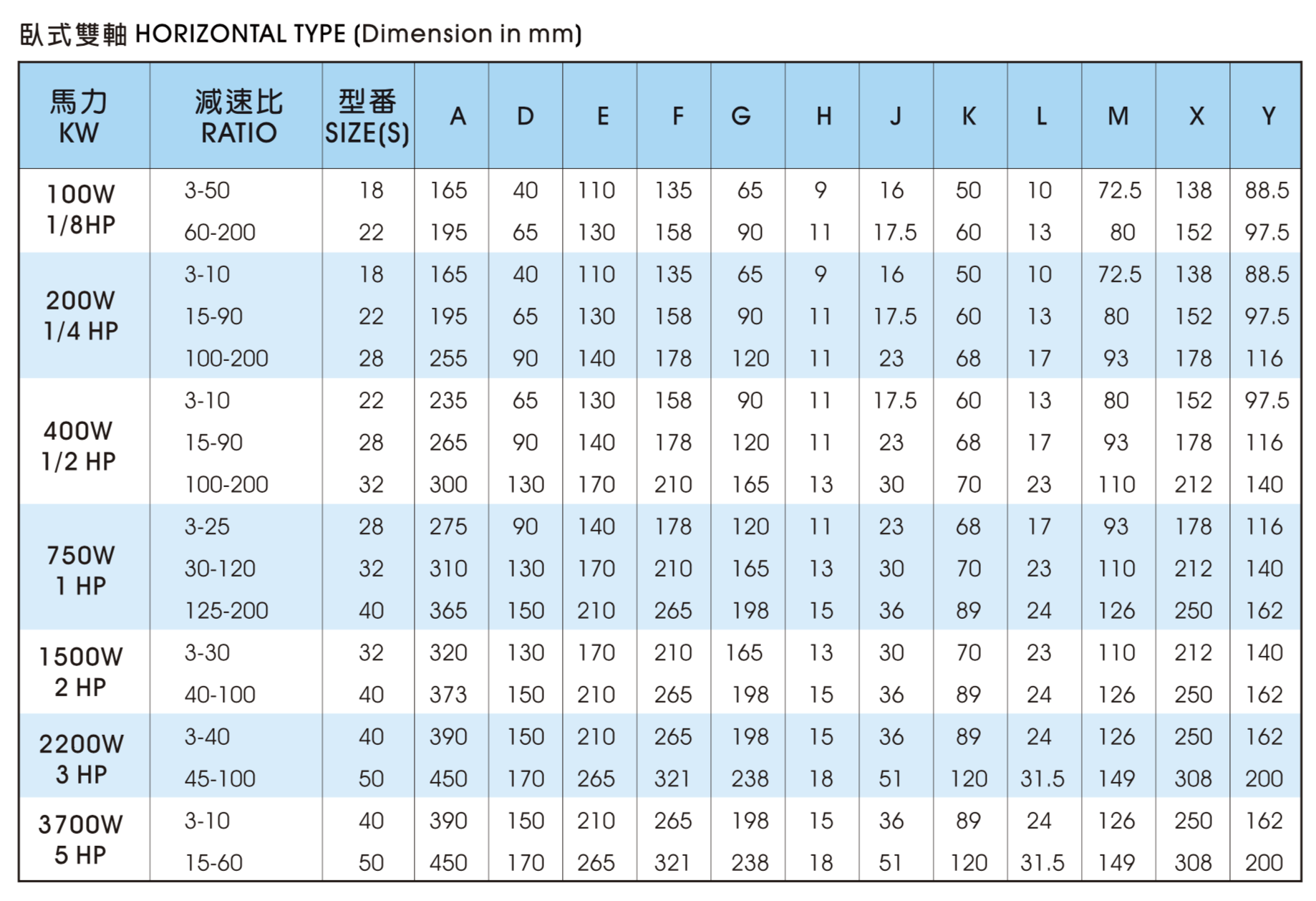

外型尺寸（mm）

馬力 減速比 型番 A D E F G H J K L M X Y
100W / 1/8HP 3-50 18 165 40 110 135 65 9 16 50 10 72.5 138 88.5
100W / 1/8HP 60-200 22 195 65 130 158 90 11 17.5 60 13 80 152 97.5
200W / 1/4HP 3-10 18 165 40 110 135 65 9 16 50 10 72.5 138 88.5
200W / 1/4HP 15-90 22 195 65 130 158 90 11 17.5 60 13 80 152 97.5
200W / 1/4HP 100-200 28 255 90 140 178 120 11 23 68 17 93 178 116
400W / 1/2HP 3-10 22 235 65 130 158 90 11 17.5 60 13 80 152 97.5
400W / 1/2HP 15-90 28 265 90 140 178 120 11 23 68 17 93 178 116
400W / 1/2HP 100-200 32 300 130 170 210 165 13 30 70 23 110 212 140
750W / 1HP 3-25 28 275 90 140 178 120 11 23 68 17 93 178 116
750W / 1HP 30-120 32 310 130 170 210 165 13 30 70 23 110 212 140
750W / 1HP 125-200 40 365 150 210 265 198 15 36 89 24 126 250 162
1500W / 2HP 3-30 32 320 130 170 210 165 13 30 70 23 110 212 140
1500W / 2HP 40-100 40 373 150 210 265 198 15 36 89 24 126 250 162
2200W / 3HP 3-40 40 390 150 210 265 198 15 36 89 24 126 250 162
2200W / 3HP 45-100 50 450 170 265 321 238 18 51 120 31.5 149 308 200
3700W / 5HP 3-10 40 390 150 210 265 198 15 36 89 24 126 250 162
3700W / 5HP 15-60 50 450 170 265 321 238 18 51 120 31.5 149 308 200
