依現有正式規格圖逐欄目視核對;外型尺寸單位為 mm。星號減速比必須使用加大 2# 齒輪本體。
出力軸尺寸(適用 W../CV..S、W../CV..A)
| 型號 |
出力軸 Sh6 |
P |
W |
T |
Q |
鍵規格 |
| 60# |
φ22 |
50 |
7 |
25 |
45 |
7×7×45 |
| 70# |
φ28 |
60 |
7 |
31.1 |
55 |
7×7×55 |
| 80# |
φ32 |
65 |
10 |
35.5 |
60 |
10×8×60 |
| 100# |
φ38 |
75 |
10 |
41 |
70 |
10×8×70 |
外型尺寸(mm)
| 蝸輪機型 |
馬力 |
齒輪本體/軸徑 |
減速比 |
A |
A1 |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
X |
Y |
| 60#-1/30 |
100W / 1/8HP |
1#-φ18 |
1/3-50 |
383 |
383 |
98 |
208 |
120 |
105 |
131 |
154 |
11 |
60 |
112 |
16 |
133 |
195 |
90 |
| 70#-1/30 |
100W / 1/8HP |
1#-φ18 |
1/3-50 |
428 |
428 |
125 |
208 |
150 |
115 |
152 |
190 |
15 |
70 |
130 |
20 |
133 |
220 |
105 |
| 70#-1/30 |
200W / 1/4HP |
1#-φ18 |
1/3-10 |
465 |
465 |
128 |
242 |
150 |
115 |
152 |
190 |
15 |
70 |
130 |
20 |
133 |
220 |
105 |
| 70#-1/30 |
200W / 1/4HP |
2#-φ22 |
1/15-30 |
489 |
489 |
128 |
266 |
150 |
115 |
152 |
190 |
15 |
70 |
130 |
20 |
133 |
262 |
105 |
| 70#-1/30 |
400W / 1/2HP |
2#-φ22 |
1/3-10 |
502 |
502 |
128 |
279 |
150 |
115 |
152 |
190 |
15 |
70 |
130 |
20 |
167 |
262 |
105 |
| 80#-1/30 |
100W / 1/8HP |
1#-φ18 |
1/3-50 |
455 |
455 |
137 |
208 |
180 |
135 |
172 |
220 |
15 |
80 |
143 |
20 |
133 |
245 |
120 |
| 80#-1/30 |
200W / 1/4HP |
1#-φ18 |
1/3-10 |
492 |
492 |
140 |
242 |
180 |
135 |
172 |
220 |
15 |
80 |
143 |
20 |
133 |
245 |
120 |
| 80#-1/30 |
200W / 1/4HP |
2#-φ22 |
1/15-90 |
516 |
516 |
140 |
266 |
180 |
135 |
172 |
220 |
15 |
80 |
143 |
20 |
133 |
287 |
120 |
| 80#-1/30 |
400W / 1/2HP |
2#-φ22 |
1/3-10 |
529 |
529 |
140 |
279 |
180 |
135 |
172 |
220 |
15 |
80 |
143 |
20 |
167 |
287 |
120 |
| 100#-1/30 |
200W / 1/4HP |
2#-φ22 |
*1/5-10 |
572 |
572 |
170 |
266 |
220 |
155 |
194 |
272 |
15 |
100 |
171 |
25 |
133 |
337 |
150 |
| 100#-1/30 |
200W / 1/4HP |
2#-φ22 |
1/15-90 |
572 |
572 |
170 |
266 |
220 |
155 |
194 |
272 |
15 |
100 |
171 |
25 |
133 |
337 |
150 |
| 100#-1/30 |
400W / 1/2HP |
2#-φ22 |
1/3-10 |
585 |
585 |
170 |
279 |
220 |
155 |
194 |
272 |
15 |
100 |
171 |
25 |
167 |
337 |
150 |
| 100#-1/30 |
400W / 1/2HP |
3#-φ22 |
1/15-60 |
608 |
608 |
175 |
297 |
220 |
155 |
194 |
272 |
15 |
100 |
171 |
25 |
167 |
353 |
150 |
| 100#-1/30 |
750W / 1HP |
3#-φ22 |
1/3-25 |
625 |
625 |
175 |
314 |
220 |
155 |
194 |
272 |
15 |
100 |
171 |
25 |
167 |
353 |
150 |
外型/安裝圖

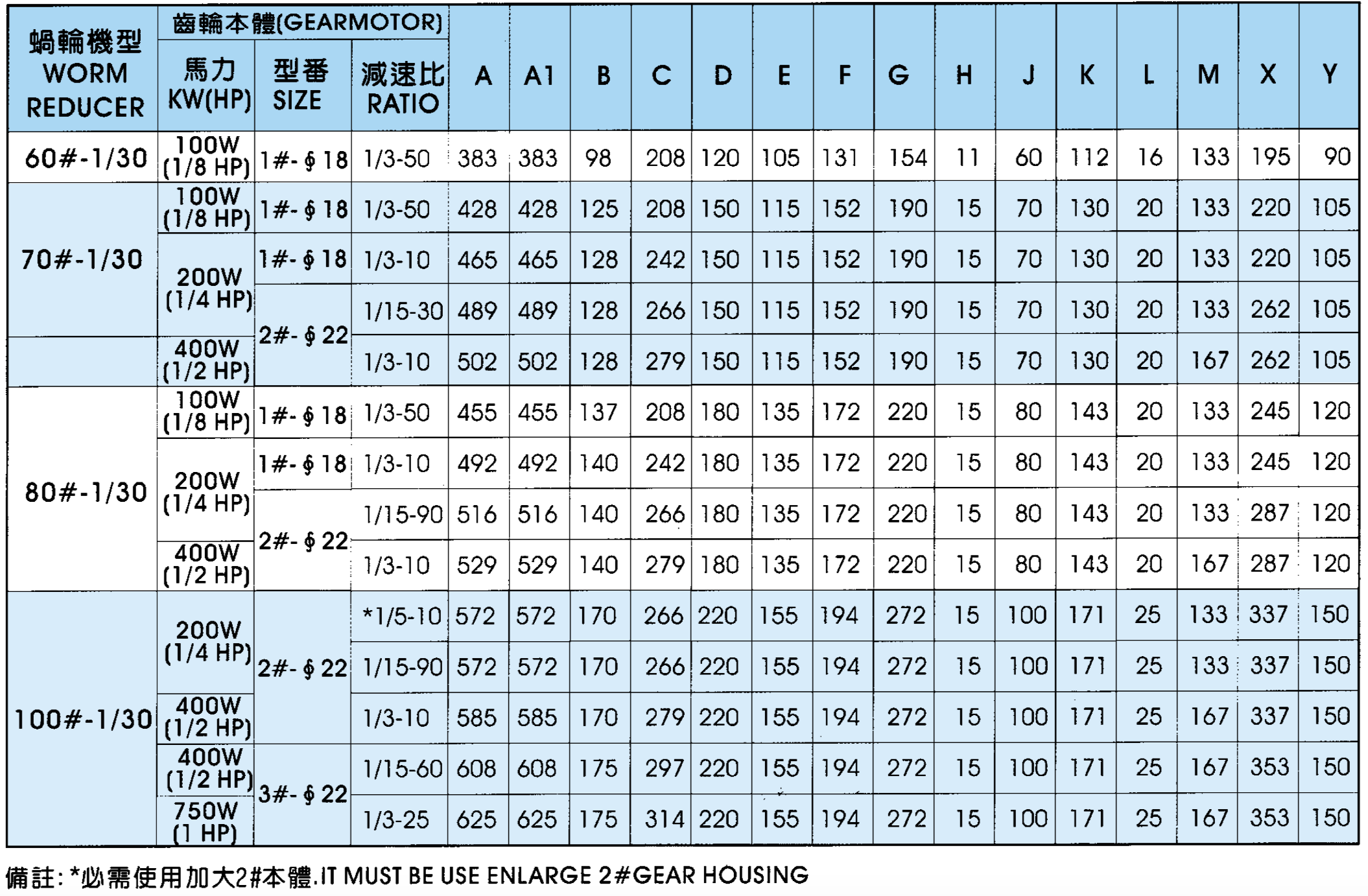

W..CV.S 外型、安裝與出力軸尺寸圖主規格表
W..CV.S 主尺寸規格表
SELECTION GUIDE
W..CV.S渦輪減速機配立式齒輪減速機選型重點
複合式減速配置需把前後段傳動視為一套系統,除了總減速比,還要核對各段效率、容許負載、輸出方向、潤滑及安裝空間。
- 確認所需總減速比與輸出轉速
- 核對前後段配置及旋轉方向
- 依負載與運轉週期確認容許轉矩
- 確認安裝方向、潤滑與環境條件
- 以正式型錄核對法蘭、軸徑與完整外形尺寸
本區為選型說明;工程規格數值仍以本頁正式型錄及「查看文字規格資料」為準。
常見選型問題
複合式減速機只要把兩段減速比相乘即可嗎?
總減速比之外,還要考慮效率、容許負載、輸出方向與各段限制,不能只用數學乘積完成選型。
可以用單一大型減速比機種直接替代嗎?
不一定。安裝空間、輸出轉矩、效率與軸向可能不同,需按設備條件與正式型錄比較。
