CV..S.SB 立式附三相減速馬達

CV..S.SB 立式附三相減速馬達

下載型錄：CPG中型減速機

貨號: SW-16070 分類:

描述

CV..S.SB 立式附三相減速馬達正式型錄文字規格

開啟正式型錄原頁：F124 正式型錄尺寸頁
查看可搜尋文字規格（24 筆）

F124 以 180／300dpi 渲染逐列目視核對；星號型番屬 B 型出力法蘭，依型錄保留。

出力軸尺寸

出力軸 Sh6 P W T Q 鍵規格
φ18 30 5 20.2 27 5×5×27
φ22 40 7 25 35 7×7×35
φ28 45 7 31.1 40 7×7×40
φ32 55 10 35.5 50 10×8×50
φ40 65 10 43.5 60 10×8×60
φ50 80 14 54 75 14×9×75

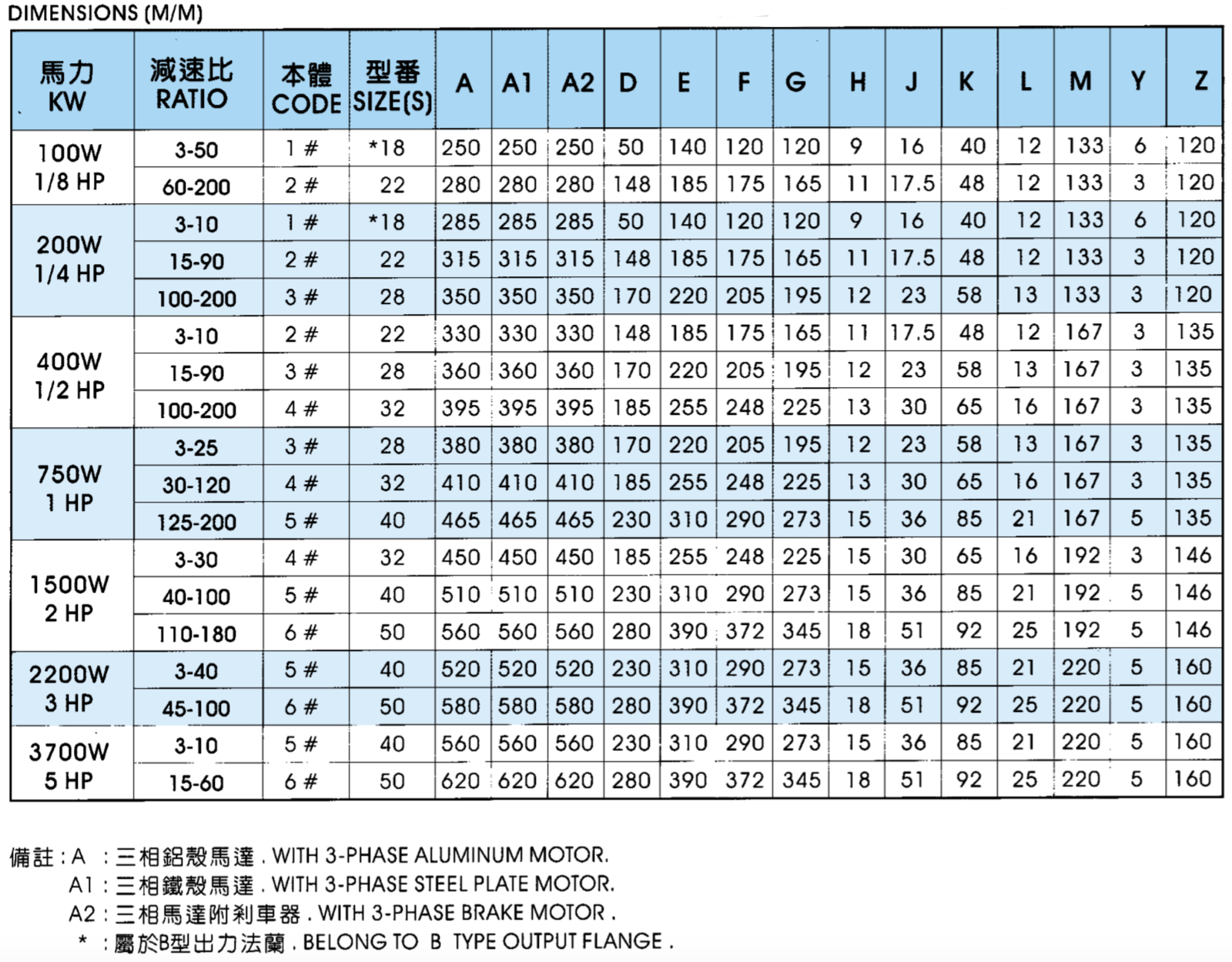

外型尺寸（mm）

馬力 減速比 本體 型番 A A1 A2 D E F G H J K L M Y Z
100W / 1/8HP 3-50 1# 18 250 250 250 50 140 120 120 9 16 40 12 133 6 120
100W / 1/8HP 60-200 2# 22 280 280 280 148 185 175 165 11 17.5 48 12 133 3 120
200W / 1/4HP 3-10 1# 18 285 285 285 50 140 120 120 9 16 40 12 133 6 120
200W / 1/4HP 15-90 2# 22 315 315 315 148 185 175 165 11 17.5 48 12 133 3 120
200W / 1/4HP 100-200 3# 28 350 350 350 170 220 205 195 12 23 58 13 133 3 120
400W / 1/2HP 3-10 2# 22 330 330 330 148 185 175 165 11 17.5 48 12 167 3 135
400W / 1/2HP 15-90 3# 28 360 360 360 170 220 205 195 12 23 58 13 167 3 135
400W / 1/2HP 100-200 4# 32 395 395 395 185 255 248 225 13 30 65 16 167 3 135
750W / 1HP 3-25 3# 28 380 380 380 170 220 205 195 12 23 58 13 167 3 135
750W / 1HP 30-120 4# 32 410 410 410 185 255 248 225 13 30 65 16 167 3 135
750W / 1HP 125-200 5# 40 465 465 465 230 310 290 273 15 36 85 21 167 5 135
1500W / 2HP 3-30 4# 32 450 450 450 185 255 248 225 15 30 65 16 192 3 146
1500W / 2HP 40-100 5# 40 510 510 510 230 310 290 273 15 36 85 21 192 5 146
1500W / 2HP 110-180 6# 50 560 560 560 280 390 372 345 18 51 92 25 192 5 146
2200W / 3HP 3-40 5# 40 520 520 520 230 310 290 273 15 36 85 21 220 5 160
2200W / 3HP 45-100 6# 50 580 580 580 280 390 372 345 18 51 92 25 220 5 160
3700W / 5HP 3-10 5# 40 560 560 560 230 310 290 273 15 36 85 21 220 5 160
3700W / 5HP 15-60 6# 50 620 620 620 280 390 372 345 18 51 92 25 220 5 160
