CV..AT 立式附單相半密鐵殼-剎車-馬達減速機

CV..AT 立式附單相半密鐵殼-剎車-馬達減速機

下載型錄：CPG中型減速機

貨號: SW-16150 分類:

描述

CV..AT 立式附單相半密鐵殼-剎車-馬達減速機正式型錄文字規格

開啟正式型錄原頁：F136 正式型錄尺寸頁
查看可搜尋文字規格（20 筆）

F136 以正式型錄原頁逐列目視核對；B 欄空白以 — 保留，不推算剎車型尺寸。

出力軸尺寸

出力軸 Sh6 P W T Q 鍵規格
φ18 30 5 20.2 27 5×5×27
φ22 40 7 25 35 7×7×35
φ28 45 7 31.1 40 7×7×40
φ32 55 10 35.5 50 10×8×50
φ40 65 10 43.5 60 10×8×60
φ50 80 14 54 75 14×9×75

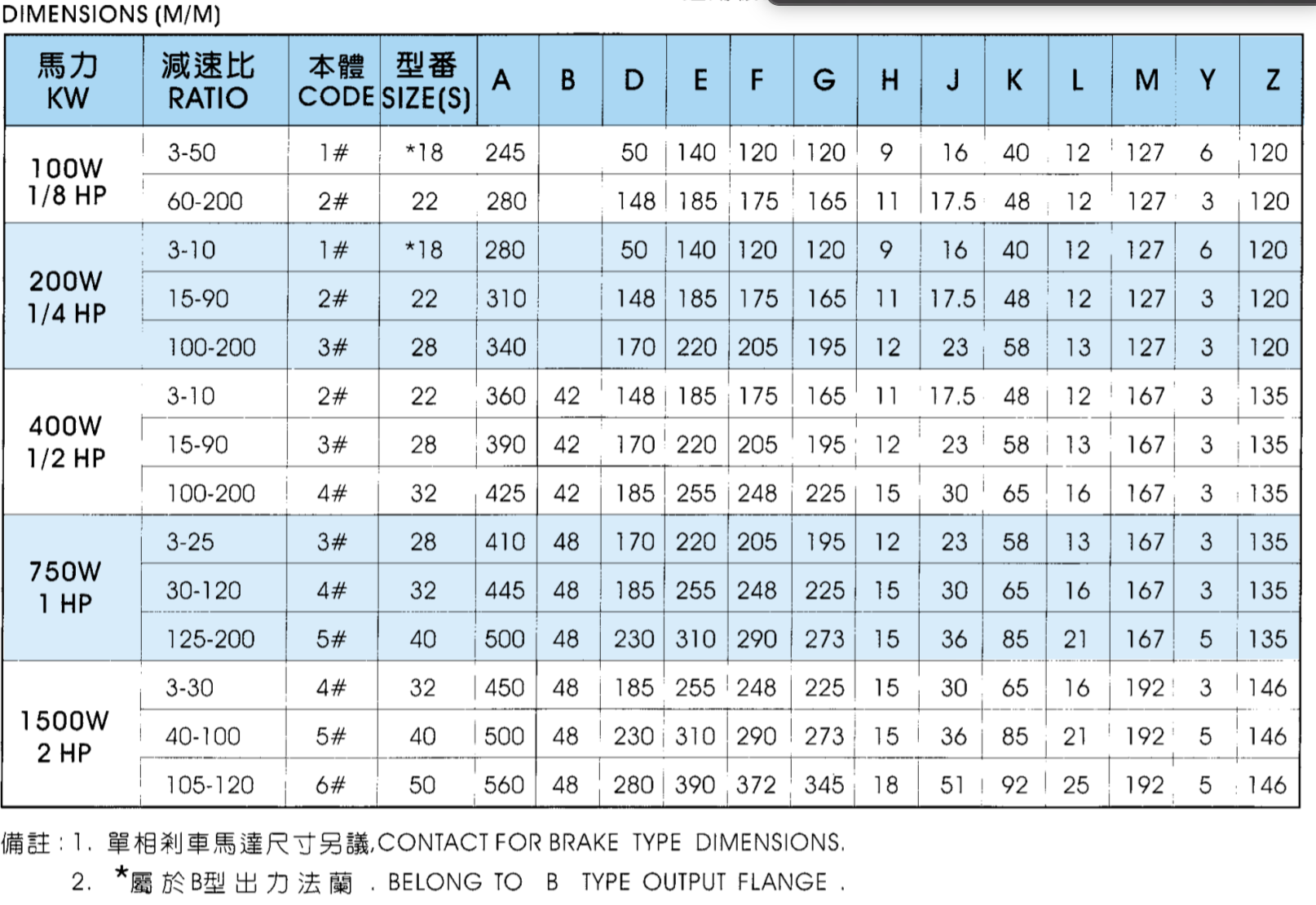

外型尺寸（mm）

馬力 減速比 本體 型番 A B D E F G H J K L M Y Z
100W / 1/8HP 3-50 1# *18 250 — 50 140 120 120 9 16 40 12 127 6 120
100W / 1/8HP 60-200 2# 22 280 — 148 185 175 165 11 17.5 48 12 127 3 120
200W / 1/4HP 3-10 1# *18 280 — 50 140 120 120 9 16 40 12 127 6 120
200W / 1/4HP 15-90 2# 22 310 — 148 185 175 165 11 17.5 48 12 127 3 120
200W / 1/4HP 100-200 3# 28 340 — 170 220 205 195 12 23 58 13 127 3 120
400W / 1/2HP 3-10 2# 22 360 42 148 185 175 165 11 17.5 48 12 167 3 135
400W / 1/2HP 15-90 3# 28 390 42 170 220 205 195 12 23 58 13 167 3 135
400W / 1/2HP 100-200 4# 32 425 42 185 255 248 225 15 30 65 16 167 3 135
750W / 1HP 3-25 3# 28 410 48 170 220 205 195 12 23 58 13 167 3 135
750W / 1HP 30-120 4# 32 445 48 185 255 248 225 15 30 65 16 167 3 135
750W / 1HP 125-200 5# 40 500 48 230 310 290 273 15 36 85 21 167 5 135
1500W / 2HP 3-30 4# 32 450 48 185 255 248 225 15 30 65 16 192 3 146
1500W / 2HP 40-100 5# 40 500 48 230 310 290 273 15 36 85 21 192 5 146
1500W / 2HP 105-120 6# 50 560 48 280 390 372 345 18 51 92 25 192 5 146
