描述
FO-075 中空軸減速機正式型錄文字規格
查看可搜尋文字規格（23 筆）
客戶正式型錄 B74FO75 尺寸圖逐項目視核對；更正圖所標示的修正值優先於舊版 PDF。
入力軸孔尺寸
| 適用馬力／入力型式 | S1 | W | T |
|---|---|---|---|
| 1/2HP | 14 | 5 | 16.3 |
| 1HP | 19 | 6 | 21.8 |
| 2HP | 24 | 8 | 27.3 |
| 3HP | 28 | 8 | 31 |

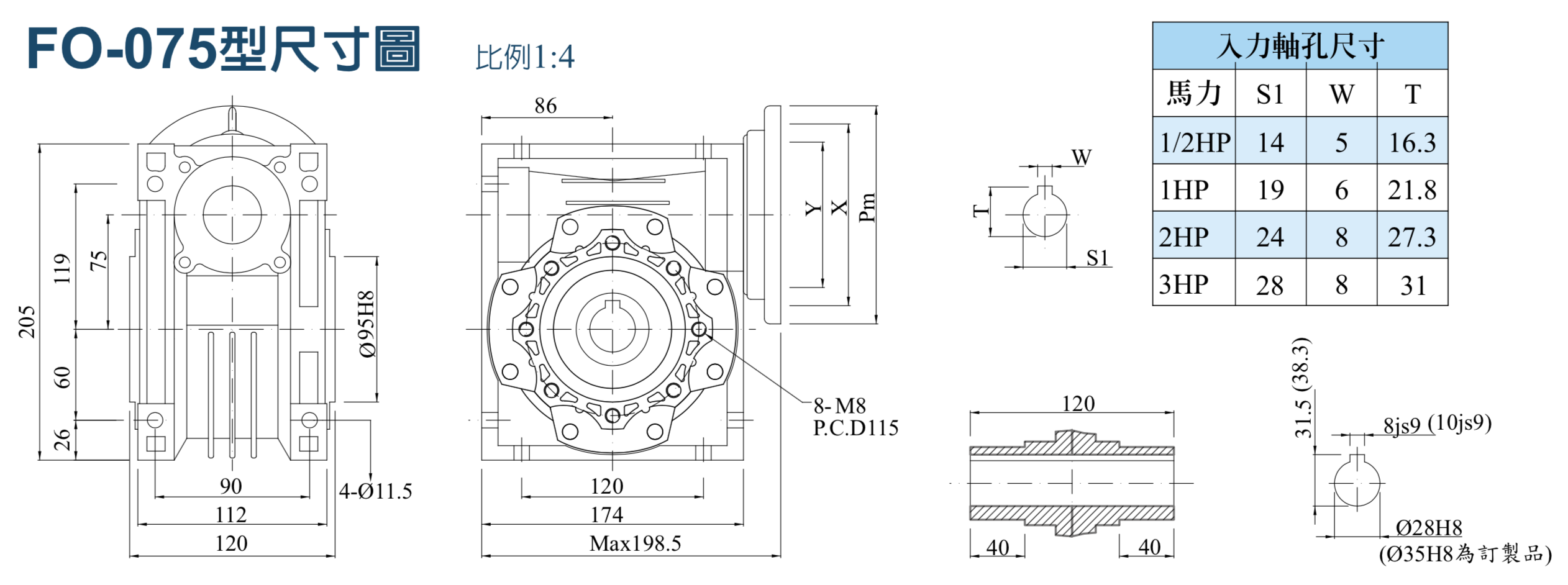

FO-075 本體與安裝尺寸
| 規格項目 | 型錄值 |
|---|---|
| 比例 | 1:4 |
| 入力花鍵 | 8js9（10js9） |
| 出力孔 | Ø28H8（Ø35H8 為訂製品） |
| 本體總高 | 174 mm |
| 本體寬 | 120 mm |
| 中心高 | 75 mm |
| 安裝面寬 | 112 mm |
| 入力法蘭固定 | 8-M8，P.C.D. 115 |
| 最大軸向尺寸 | 198.5 mm |

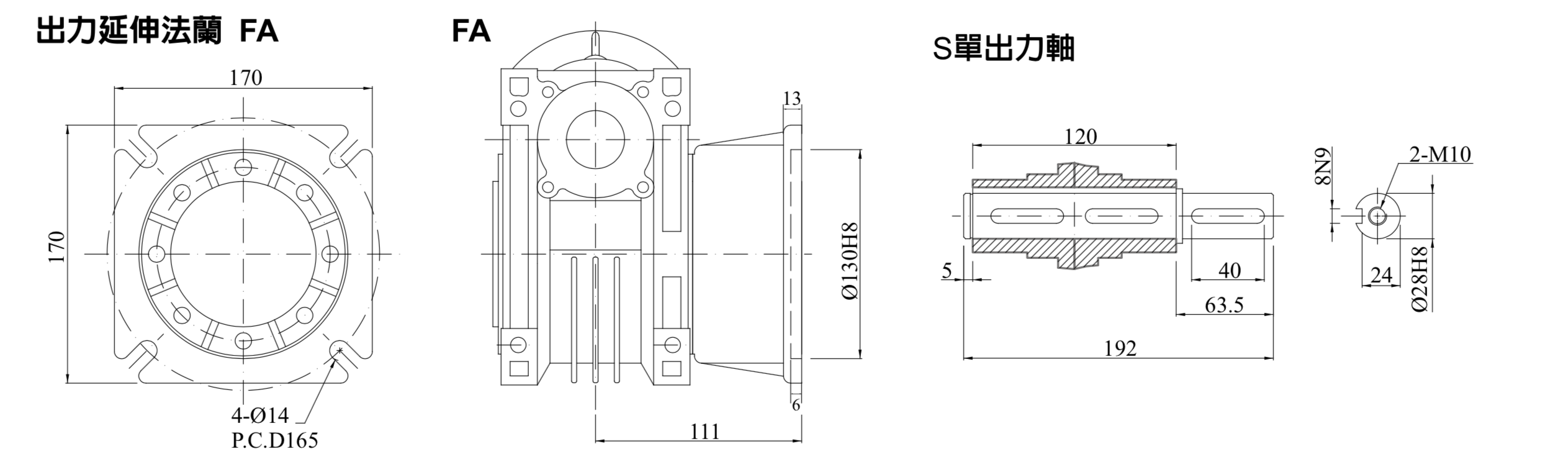

| FA 延伸法蘭孔 | Ø130H8 |
| FA 延伸法蘭外徑 | Ø170；4-Ø14；P.C.D. 165 |

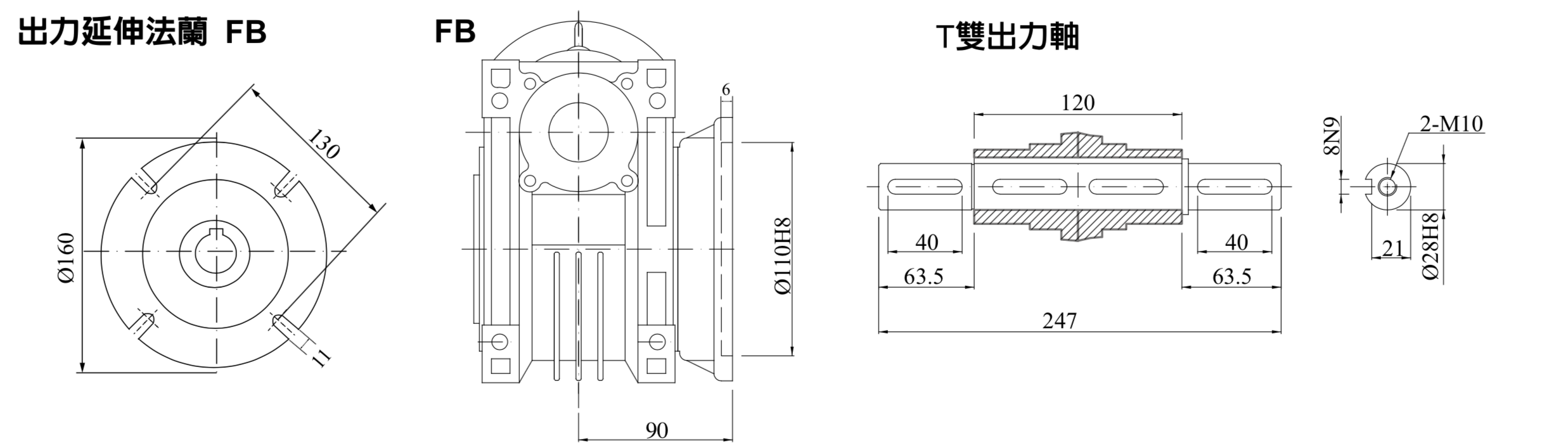

| FB 延伸法蘭孔 | Ø110H8 |
| FB 延伸法蘭外徑 | Ø160 |
| S 單出力軸總長 | 192 mm |
| S 單出力軸突出 | 63.5 mm |
| T 雙出力軸總長 | 247 mm |
| T 雙出力軸左右突出 | 63.5 mm／63.5 mm |
| 出力軸固定 | 2-M10 |

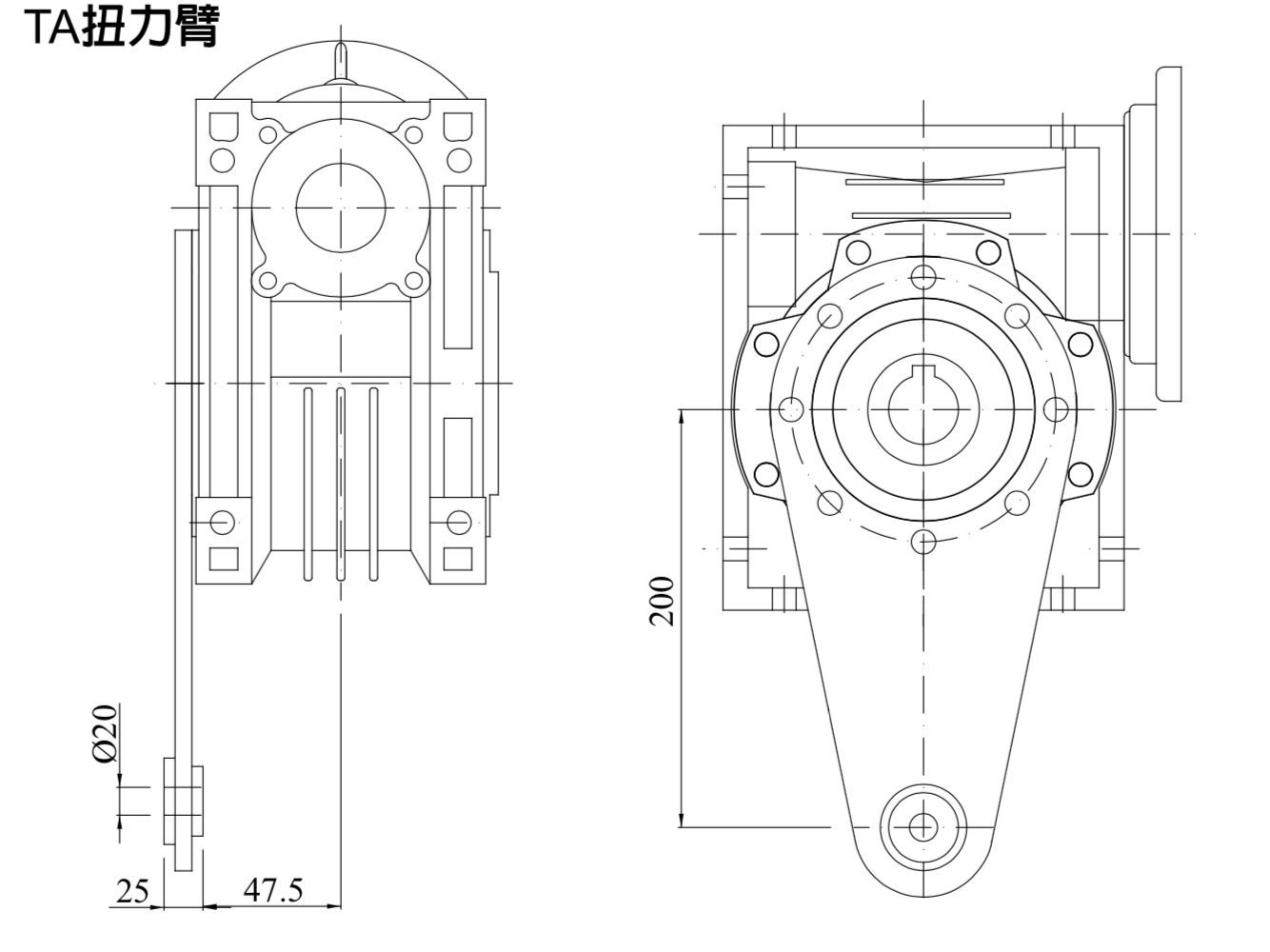

| TA 扭力臂 | 47.5 mm |
