CVM立式入力法蘭齒輪減速機

CVM立式入力法蘭齒輪減速機

下載型錄：CPG中型減速機

貨號: SW-16084 分類:

描述

CVM 立式入力法蘭齒輪減速機正式型錄文字規格

開啟正式型錄原頁：F132 正式型錄尺寸頁
查看可搜尋文字規格（28 筆）

F132 以正式型錄原頁逐列目視核對；空白值不推算。

入力孔尺寸

馬力 入力孔 S1F7 W1 T1
1/4HP φ11 4 12.8
1/2HP φ14 5 16.3
1HP φ19 6 21.8
2HP φ24 8 27.3
3HP φ28 8 31.3
5HP φ28 8 31.3

出力軸尺寸

型番 出力軸 Sh6 P W T Q 鍵規格
18 φ18 30 5 20.2 27 5×5×27
22 φ22 40 7 25 35 7×7×35
28 φ28 45 7 31.1 40 7×7×40
32 φ32 55 10 35.5 50 10×8×50
40 φ40 65 10 43.5 60 10×8×60
50 φ50 80 14 54 75 14×9×75

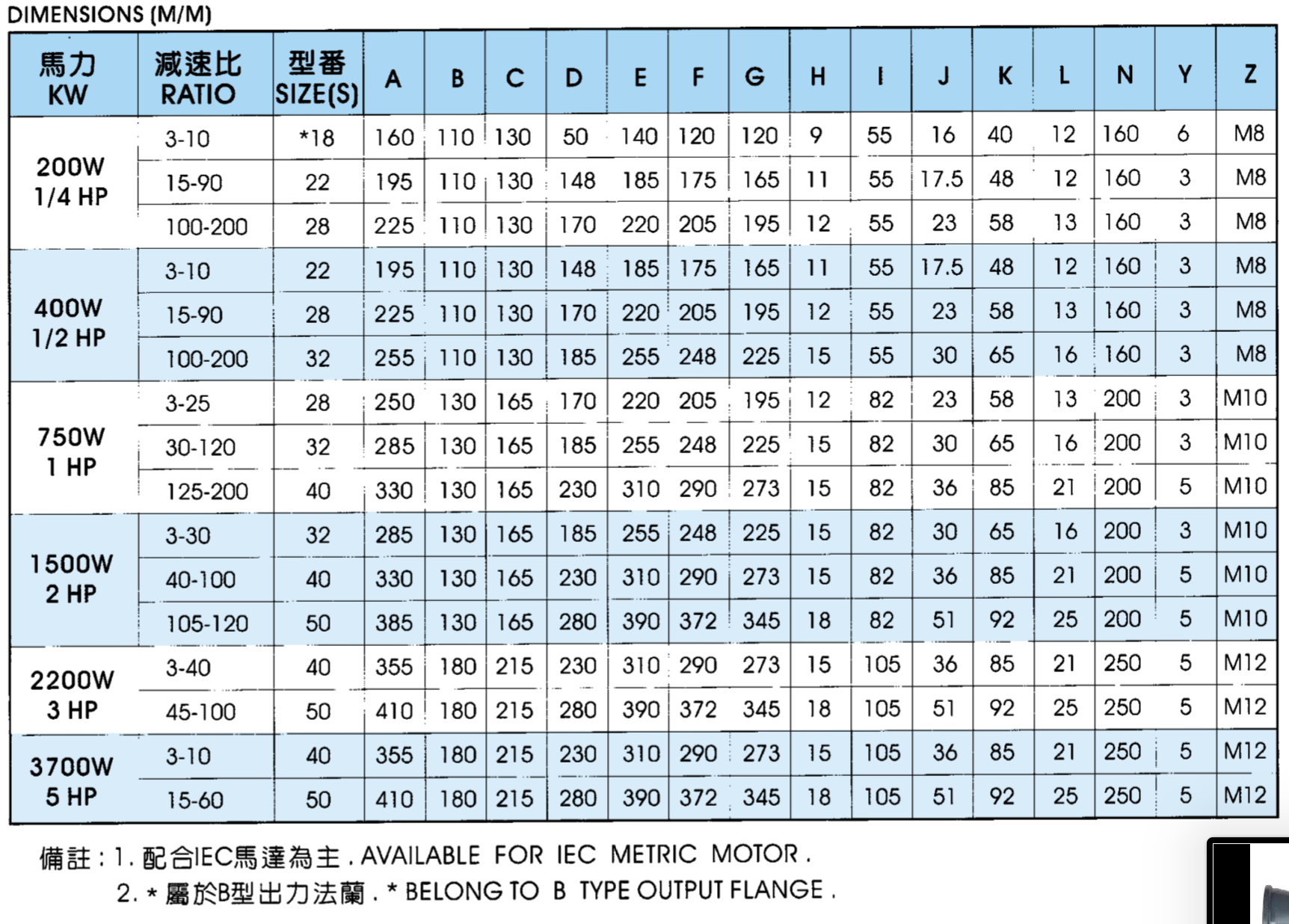

外型尺寸（mm）

馬力 減速比 型番 A B C D E F G H I J K L N Y Z
200W / 1/4HP 3-10 *18 160 110 130 50 140 120 120 9 55 16 40 12 160 6 M8
200W / 1/4HP 15-90 22 195 110 130 148 185 175 165 11 55 17.5 48 12 160 3 M8
200W / 1/4HP 100-200 28 225 110 130 170 220 205 195 12 55 23 58 13 160 3 M8
400W / 1/2HP 3-10 22 195 110 130 148 185 175 165 11 55 17.5 48 12 160 3 M8
400W / 1/2HP 15-90 28 225 110 130 170 220 205 195 12 55 23 58 13 160 3 M8
400W / 1/2HP 100-200 32 255 110 130 185 255 248 225 15 55 30 65 16 160 3 M8
750W / 1HP 3-25 28 250 130 165 170 220 205 195 12 55 23 58 13 160 3 M10
750W / 1HP 30-120 32 285 130 165 185 255 248 225 15 55 30 65 16 160 3 M10
750W / 1HP 125-200 40 330 130 165 230 310 290 273 15 82 36 85 21 200 5 M10
1500W / 2HP 3-30 32 285 130 165 185 255 248 225 15 55 30 65 16 160 3 M10
1500W / 2HP 40-100 40 330 130 165 230 310 290 273 15 82 36 85 21 200 5 M10
1500W / 2HP 105-120 50 385 130 165 280 390 372 345 18 82 51 92 25 200 5 M10
2200W / 3HP 3-40 40 355 180 215 230 310 290 273 15 105 36 85 21 250 5 M12
2200W / 3HP 45-100 50 410 180 215 280 390 372 345 18 105 51 92 25 250 5 M12
3700W / 5HP 3-10 40 355 180 215 230 310 290 273 15 105 36 85 21 250 5 M12
3700W / 5HP 15-60 50 410 180 215 280 390 372 345 18 105 51 92 25 250 5 M12

商品評價

目前沒有評價。

搶先評價 “CVM立式入力法蘭齒輪減速機”

發佈留言必須填寫的電子郵件地址不會公開。 必填欄位標示為 *

SELECTION GUIDE

CVM立式入力法蘭齒輪減速機選型重點

本產品屬不含標準馬達組合的齒輪減速機配置，選型重點在輸入方式、輸出方向、減速比、容許負載與安裝尺寸，不能只用外觀或系列名稱替換。

  • 確認臥式或立式與輸入方式
  • 核對輸入／輸出軸方向及旋轉需求
  • 依輸入轉速與目標轉速選減速比
  • 確認負載、工作時間與安全係數
  • 以正式型錄核對軸徑、法蘭、底腳及外形尺寸

本區為選型說明；工程規格數值仍以本頁正式型錄及「查看文字規格資料」為準。

常見選型問題

雙軸型與入力法蘭型怎麼選？

依設備的動力輸入方式決定；雙軸型與入力法蘭型的連接、軸向與安裝尺寸不同，需按正式圖面比對。

只知道減速比可以決定型號嗎？

不夠。仍需確認輸入轉速、負載轉矩、安裝方向、軸與法蘭尺寸及運轉條件。
