CH..AT 臥式附單相半密鐵殼-剎車-馬達減速機

CH..AT 臥式附單相半密鐵殼-剎車-馬達減速機

下載型錄：CPG中型減速機

貨號: SW-16145 分類:

描述

CH..AT 臥式附單相半密鐵殼-剎車-馬達減速機正式型錄文字規格

開啟正式型錄原頁：F135 正式型錄尺寸頁
查看可搜尋文字規格（20 筆）

F135 以正式型錄原頁逐列目視核對；B 欄空白以 — 保留，不推算剎車型尺寸。

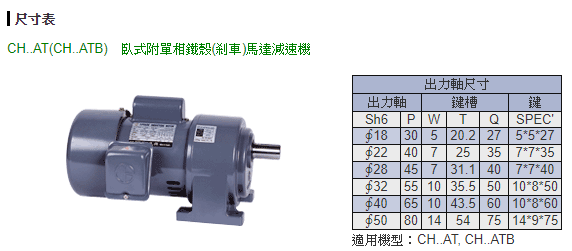

出力軸尺寸

出力軸 Sh6 P W T Q 鍵規格
φ18 30 5 20.2 27 5×5×27
φ22 40 7 25 35 7×7×35
φ28 45 7 31.1 40 7×7×40
φ32 55 10 35.5 50 10×8×50
φ40 65 10 43.5 60 10×8×60
φ50 80 14 54 75 14×9×75

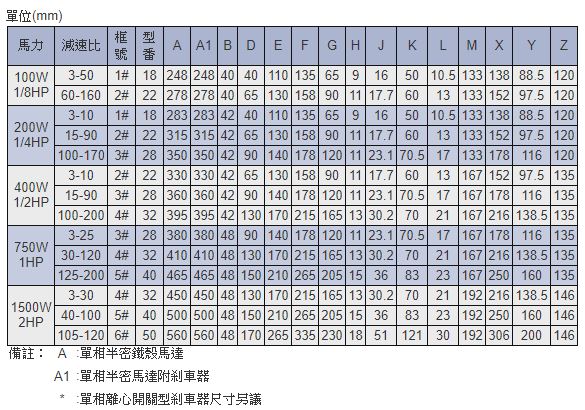

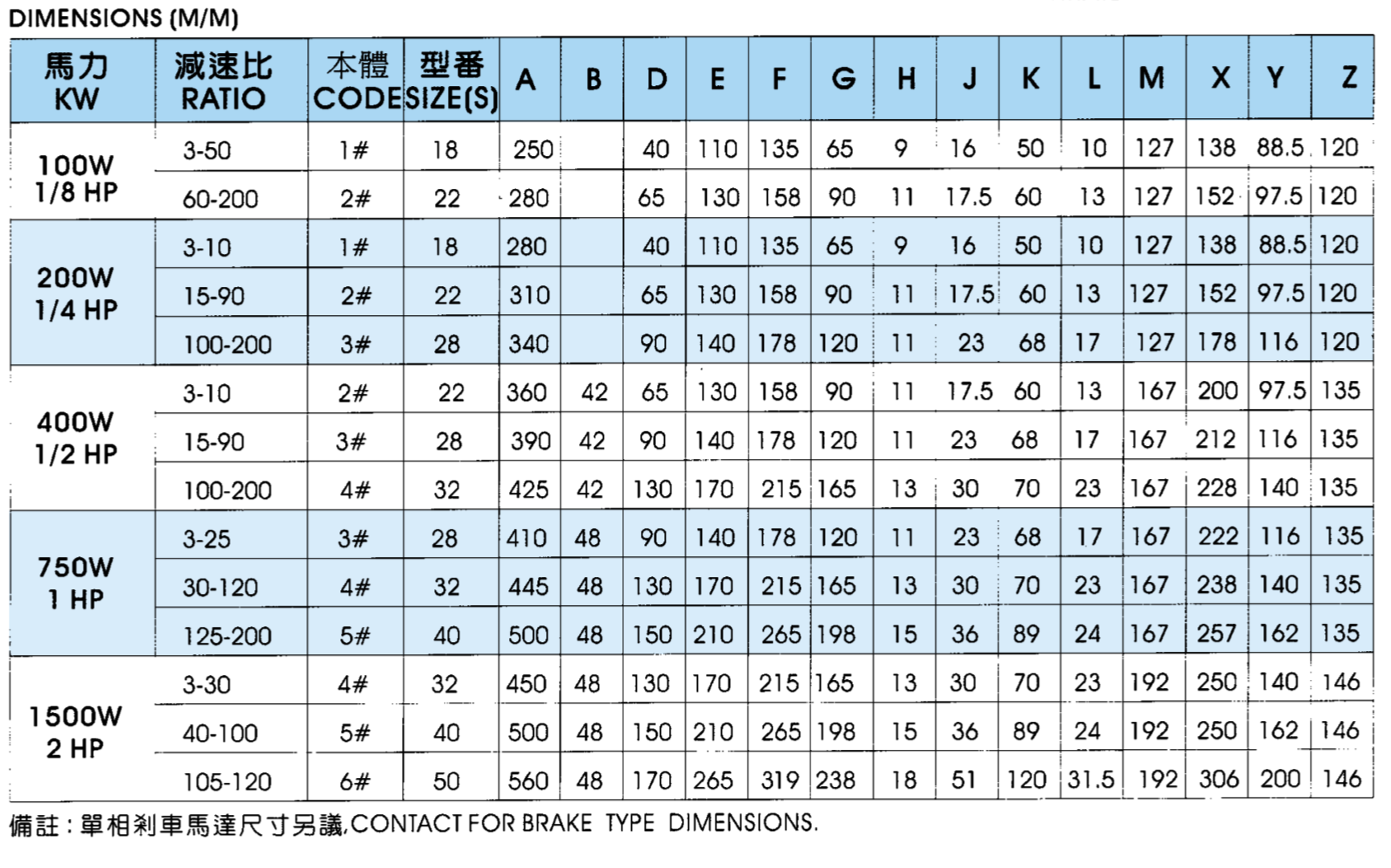

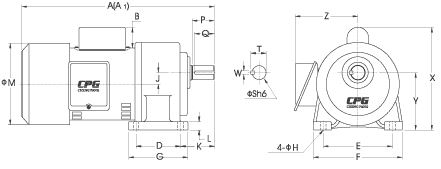

外型尺寸（mm）

馬力 減速比 本體 型番 A B D E F G H J K L M X Y Z
100W / 1/8HP 3-50 1# 18 250 — 40 110 135 65 9 16 50 10 127 138 88.5 120
100W / 1/8HP 60-200 2# 22 280 — 65 130 158 90 11 17.5 60 13 127 152 97.5 120
200W / 1/4HP 3-10 1# 18 280 — 40 110 135 65 9 16 50 10 127 138 88.5 120
200W / 1/4HP 15-90 2# 22 310 — 65 130 158 90 11 17.5 60 13 127 152 97.5 120
200W / 1/4HP 100-200 3# 28 340 — 90 140 178 120 11 23 68 17 127 178 116 120
400W / 1/2HP 3-10 2# 22 360 42 65 130 158 90 11 17.5 60 13 167 200 97.5 135
400W / 1/2HP 15-90 3# 28 390 42 90 140 178 120 11 23 68 17 167 212 116 135
400W / 1/2HP 100-200 4# 32 425 42 130 170 215 165 13 30 70 23 167 228 140 135
750W / 1HP 3-25 3# 28 410 48 90 140 178 120 11 23 68 17 167 222 116 135
750W / 1HP 30-120 4# 32 445 48 130 170 215 165 13 30 70 23 167 238 140 135
750W / 1HP 125-200 5# 40 500 48 150 210 265 198 15 36 89 24 167 257 162 135
1500W / 2HP 3-30 4# 32 450 48 130 170 215 165 13 30 70 23 192 250 140 146
1500W / 2HP 40-100 5# 40 500 48 150 210 265 198 15 36 89 24 192 250 162 146
1500W / 2HP 105-120 6# 50 560 48 170 265 319 238 18 51 120 31.5 192 306 200 146

商品評價

目前沒有評價。

搶先評價 “CH..AT 臥式附單相半密鐵殼-剎車-馬達減速機”

發佈留言必須填寫的電子郵件地址不會公開。 必填欄位標示為 *

SELECTION GUIDE

CH..AT 臥式附單相半密鐵殼-剎車-馬達減速機選型重點

CH系列以臥式安裝為主；同為中型減速馬達，仍須分清單相或三相、標準或縮框、高速比及剎車配置，再以正式型錄核對輸出軸與底腳尺寸。

  • 確認臥式底腳與輸出軸方向
  • 核對單相／三相、電壓與馬力
  • 區分標準、縮框或高速比配置
  • 確認剎車用途與啟停頻率
  • 以正式型錄核對減速比、轉矩、軸徑及尺寸

本區為選型說明；工程規格數值仍以本頁正式型錄及「查看文字規格資料」為準。

常見選型問題

CH系列可以改成立式安裝嗎？

不應只以外觀判斷。CH與CV的安裝配置及尺寸不同，若需立式安裝應先比對CV系列與正式型錄。

標準型與縮框型可以直接互換嗎？

不一定。縮框會影響外形、馬達與安裝空間，必須同時核對減速比、輸出軸、框體及完整尺寸。
