時規皮帶輪MXL型-一般傳動

描述

查看可搜尋文字規格（28 筆）

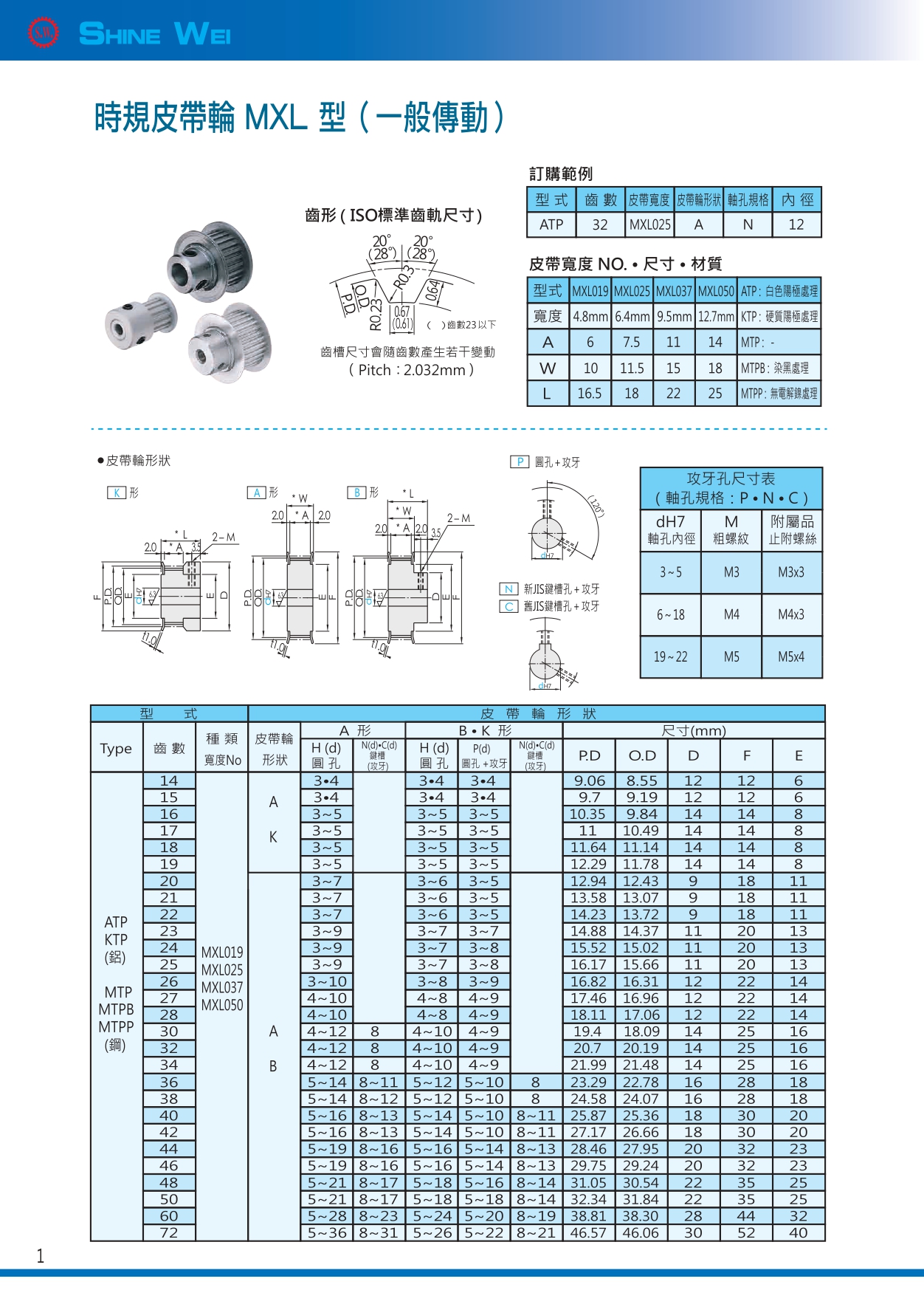

客戶正式型錄第 1 頁逐列核對；數值、範圍與空白均依正式型錄原樣轉錄，未以公式推算或自行補值。

齒數	A 形 H(d) 圓孔	A 形 N(d)・C(d) 鍵槽（攻牙）	B・K 形 H(d) 圓孔	B・K 形 P(d) 圓孔＋攻牙	B・K 形 N(d)・C(d) 鍵槽（攻牙）	P.D	O.D	D	F	E
14	3.4	—	3.4	3.4	—	9.06	8.55	12	12	—
15	3.4	—	3.4	3.4	—	9.7	9.19	12	12	—
16	3~5	—	3~5	3~5	—	10.35	9.84	14	14	00
17	3~5	—	3~5	3~5	—	11	10.49	14	14	8
18	3~5	—	3~5	3~5	—	11.64	11.14	14	14	—
19	3~5	—	3~5	3~5	—	12.29	11.78	14	14	—
20	3~7	—	3~6	3~5	—	12.94	12.43	—	18	11
21	3~7	—	3~6	3~5	—	13.58	13.07	—	18	11
22	3~7	—	3~6	3~5	—	14.23	13.72	—	18	11
23	3~9	—	3~7	3~7	—	14.88	14.37	11	20	13
24	3~9	—	3~7	3~8	—	15.52	15.02	11	20	13
25	3~9	—	3~7	3~8	—	16.17	15.66	11	20	13
26	3~10	—	3~8	3~9	—	16.82	16.31	12	22	14
27	4~10	—	4~8	4~9	—	17.46	16.96	12	22	14
28	4~10	—	4~8	4~9	—	18.11	17.06	12	22	14
30	4~12	—	4~10	4~9	—	19.4	18.09	14	25	16
32	4~12	—	4~10	4~9	—	20.7	20.19	14	25	16
34	4~12	00	4~10	4~9	—	21.99	21.48	14	25	16
36	5~14	8~11	5~12	5~10	—	23.29	22.78	16	28	18
38	5~14	8~12	5~12	5~10	—	24.58	24.07	16	28	18
40	5~16	8~13	5~14	5~10	8~11	25.87	25.36	18	30	20
42	5~16	8~13	5~14	5~10	8~11	27.17	26.66	18	30	20
44	5~19	8~16	5~16	5~14	8~13	28.46	27.95	20	32	23
46	5~19	8~16	5~16	5~14	8~13	29.75	29.24	20	32	23
48	5~21	8~17	5~18	5~16	8~14	31.05	30.54	22	35	25
50	5~21	8~17	5~18	5~18	8~14	32.34	31.84	22	35	25
60	5~28	8~23	5~24	5~20	8~19	38.81	38.30	28	44	32
72	5~36	8~31	5~26	5~22	8~21	46.57	46.06	30	52	40
