時規皮帶輪L型 規格表

3(l

時規皮帶輪 L 型齒數與尺寸文字規格

查看可搜尋文字規格（28 筆）

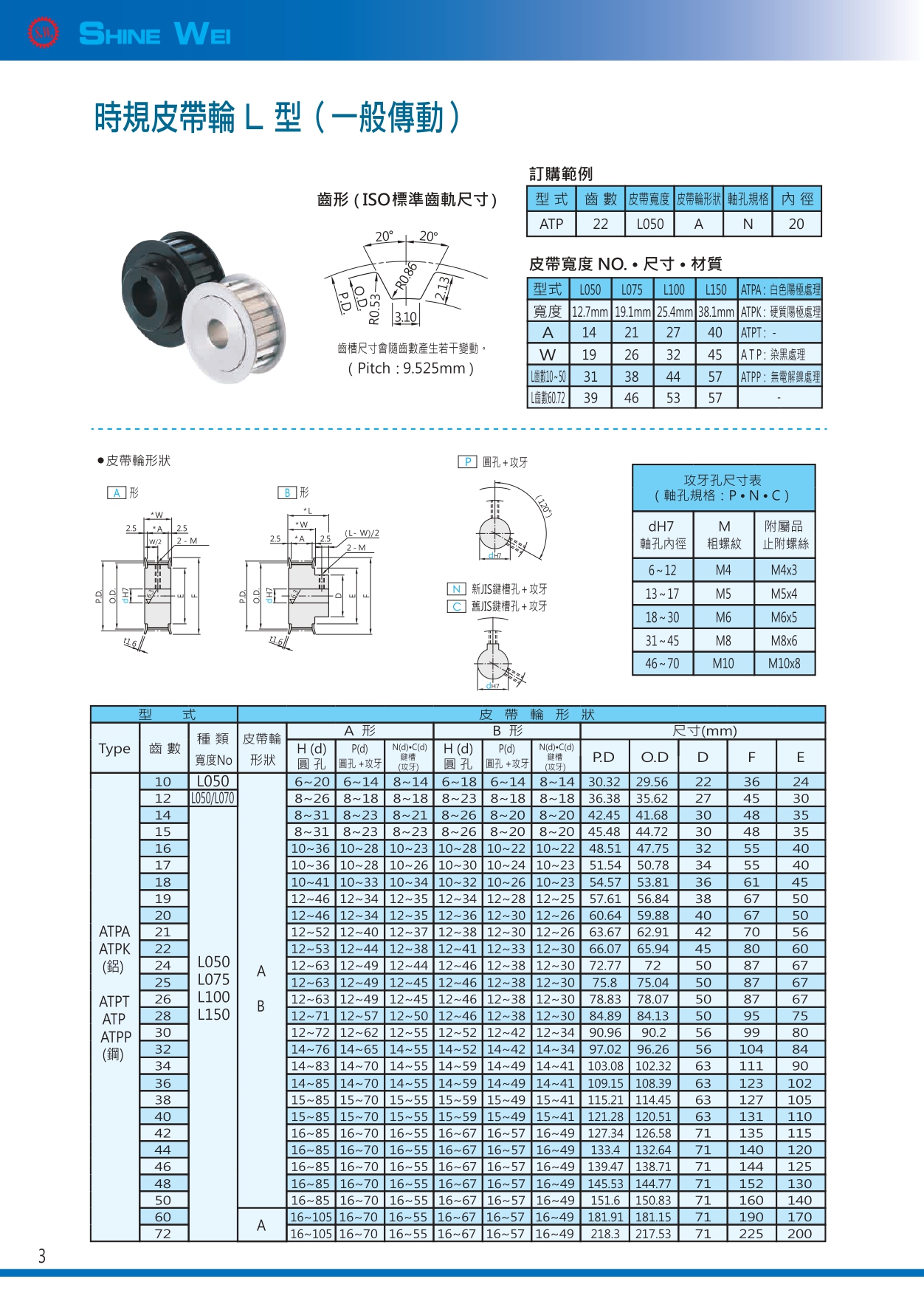

客戶正式型錄第 3 頁逐列核對；數值、範圍與空白均依正式型錄原樣轉錄，未以公式推算或自行補值。

齒數 A 形 H(d) 圓孔 A 形 P(d) 圓孔＋攻牙 A 形 N(d)・C(d) 鍵槽（攻牙） B 形 H(d) 圓孔 B 形 P(d) 圓孔＋攻牙 B 形 N(d)・C(d) 鍵槽（攻牙） P.D O.D D F E
10 6~20 6~14 8~14 6~18 6~14 8~14 30.32 29.56 22 36 24
12 8~26 8~18 8~18 8~23 8~18 8~18 36.38 35.62 27 45 30
14 8~31 8~23 8~21 8~26 8~20 8~20 42.45 41.68 30 48 35
15 8~31 8~23 8~23 8~26 8~20 8~20 45.48 44.72 30 48 35
16 10~36 10~28 10~23 10~28 10~22 10~22 48.51 47.75 32 55 40
17 10~36 10~28 10~26 10~30 10~24 10~23 51.54 50.78 34 55 40
18 10~41 10~33 10~34 10~32 10~26 10~23 54.57 53.81 36 61 45
19 12~46 12~34 12~35 12~34 12~28 12~25 57.61 56.84 38 67 50
20 12~46 12~34 12~35 12~36 12~30 12~26 60.64 59.88 40 67 50
21 12~52 12~40 12~37 12~38 12~30 12~26 63.67 62.91 42 70 56
22 12~53 12~44 12~38 12~41 12~33 12~30 66.67 65.94 45 80 60
24 12~63 12~49 12~44 12~46 12~38 12~30 72.77 72 50 87 67
25 12~63 12~49 12~45 12~46 12~38 12~30 75.8 75.04 50 87 67
26 12~63 12~49 12~45 12~46 12~38 12~30 78.83 78.07 50 87 67
28 12~71 12~57 12~50 12~46 12~38 12~30 84.89 84.13 50 95 75
30 12~72 12~62 12~55 12~52 12~42 12~34 90.96 90.2 56 99 80
32 14~76 14~65 14~55 14~52 14~42 14~34 97.02 96.26 56 104 84
34 14~83 14~70 14~55 14~59 14~49 14~41 103.08 102.32 63 111 90
36 14~85 14~70 14~55 14~59 14~49 14~41 109.15 108.39 63 123 102
38 15~85 15~70 15~55 15~59 15~49 15~41 115.21 114.45 63 127 105
40 15~85 15~70 15~55 15~59 15~49 15~41 121.28 120.51 63 131 110
42 16~85 16~70 16~55 16~67 16~57 16~49 127.34 126.58 71 135 115
44 16~85 16~70 16~55 16~67 16~57 16~49 133.4 132.64 71 140 120
46 16~85 16~70 16~55 16~67 16~57 16~49 139.47 138.71 71 144 125
48 16~85 16~70 16~55 16~67 16~57 16~49 145.53 144.77 71 152 130
50 16~85 16~70 16~55 16~67 16~57 16~49 151.6 150.83 71 160 140
60 16~105 16~70 16~55 16~67 16~57 16~49 181.91 181.15 71 190 170
72 16~105 16~70 16~55 16~67 16~57 16~49 218.3 217.53 71 225 200
