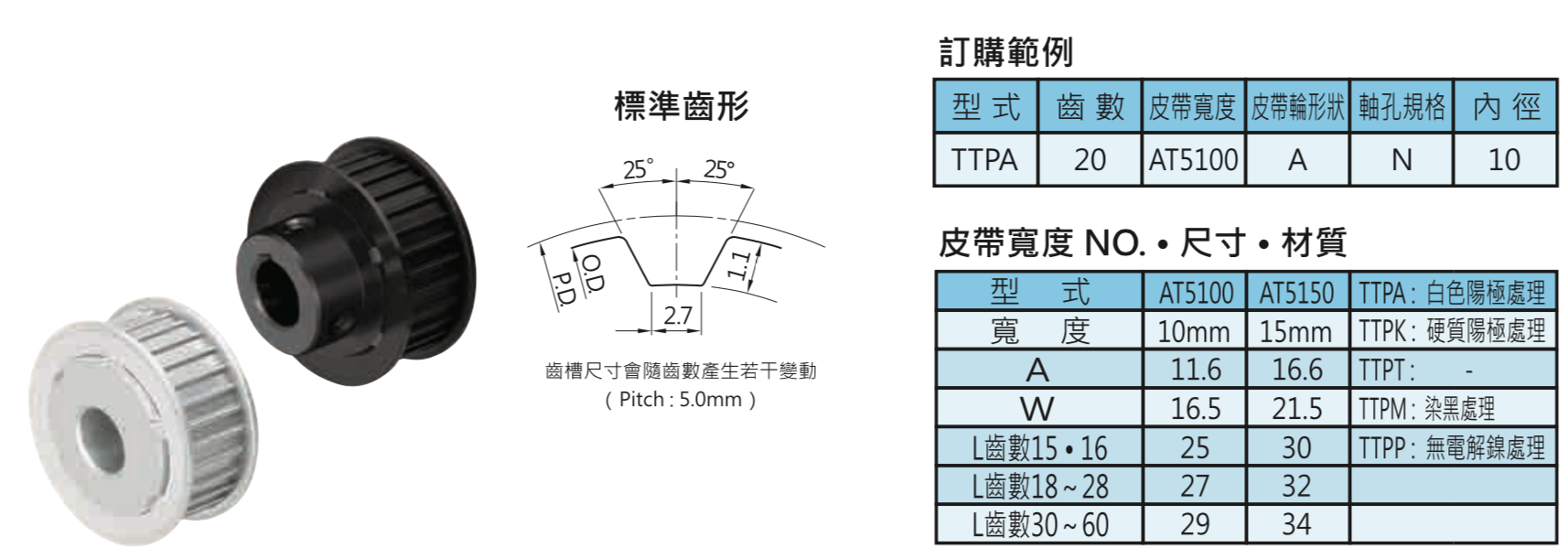

時規皮帶輪AT5型

描述

查看可搜尋文字規格（17 筆）

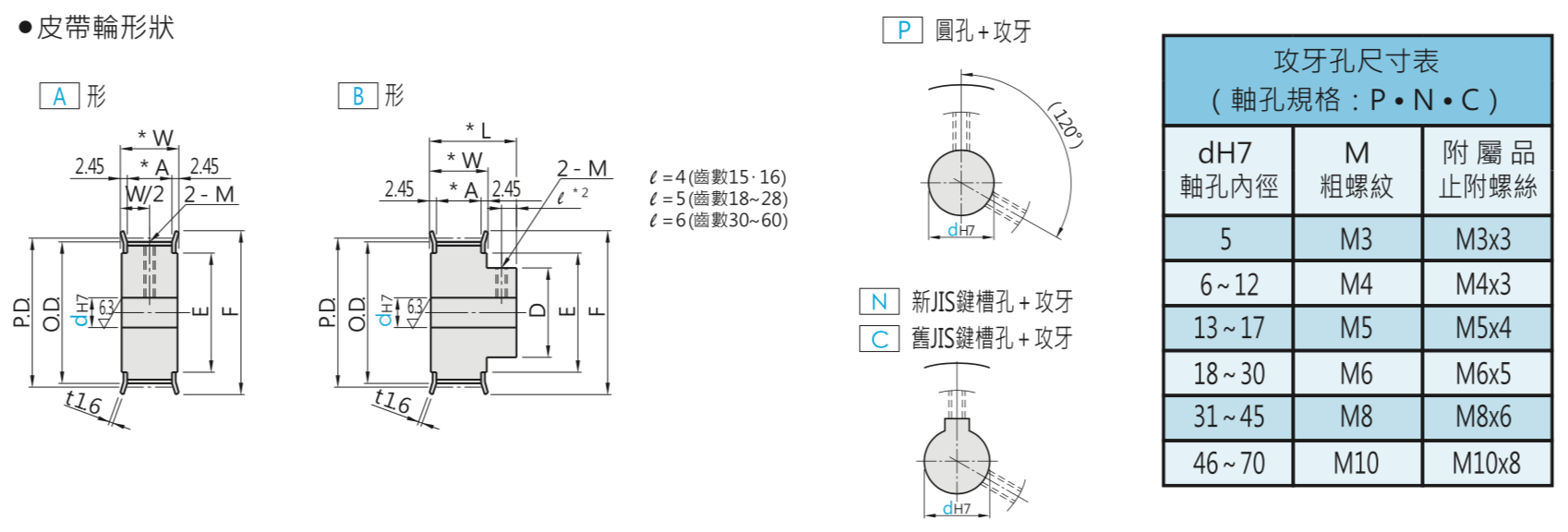

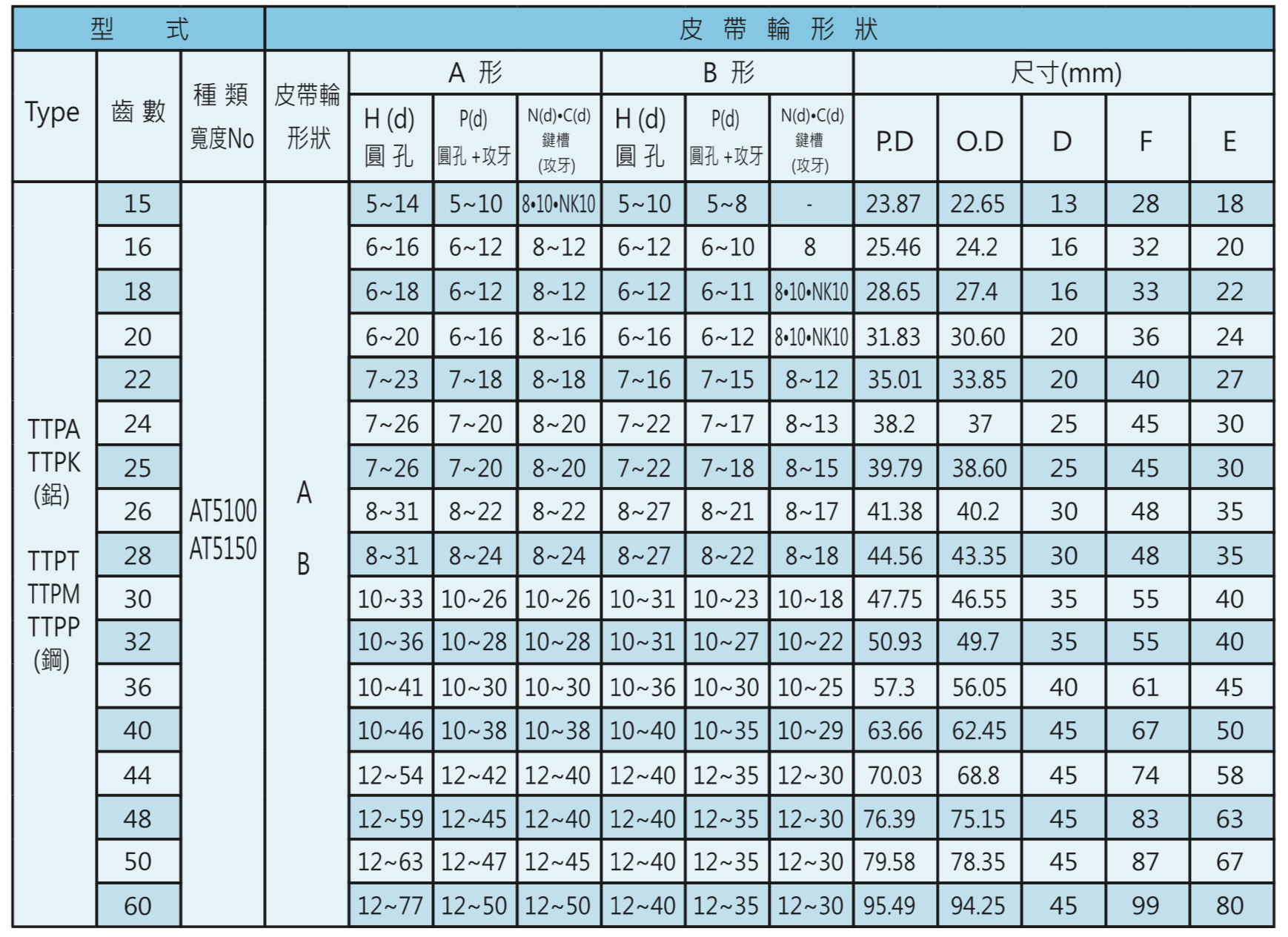

客戶正式型錄第 18 頁逐列核對；數值、範圍與空白均依正式型錄原樣轉錄，未以公式推算或自行補值。

齒數	A 形 H(d) 圓孔	A 形 P(d) 圓孔＋攻牙	A 形 N(d)・C(d) 鍵槽（攻牙）	B 形 H(d) 圓孔	B 形 P(d) 圓孔＋攻牙	B 形 N(d)・C(d) 鍵槽（攻牙）	P.D	O.D	D	F	E
15	5~14	5~10	8•10•NK10	5~10	5~8	—	23.87	22.65	13	28	18
16	6~16	6~12	8~12	6~12	6~10	8	25.46	24.2	16	32	20
18	6~18	6~12	8~12	6~12	6~11	8•10•NK10	28.65	27.4	16	33	22
20	6~20	6~16	8~16	6~16	6~12	8•10•NK10	31.83	30.60	20	36	24
22	7~23	7~18	8~18	7~16	7~15	8~12	35.01	33.85	20	40	27
24	7~26	7~20	8~20	7~22	7~17	8~13	38.2	37	25	45	30
25	7~26	7~20	8~20	7~22	7~18	8~15	39.79	38.60	25	45	30
26	8~31	8~22	8~22	8~27	8~21	8~17	41.38	40.2	30	48	35
28	8~31	8~24	8~24	8~27	8~22	8~18	44.56	43.35	30	48	35
30	10~33	10~26	10~26	10~31	10~23	10~18	47.75	46.55	35	55	40
32	10~36	10~28	10~28	10~31	10~27	10~22	50.93	49.7	35	55	40
36	10~41	10~30	10~30	10~36	10~30	10~25	57.3	56.05	40	61	45
40	10~46	10~38	10~38	10~40	10~35	10~29	63.66	62.45	45	67	50
44	12~54	12~42	12~40	12~40	12~35	12~30	70.03	68.8	45	74	58
48	12~59	12~45	12~40	12~40	12~35	12~30	76.39	75.15	45	83	63
50	12~63	12~47	12~45	12~40	12~35	12~30	79.58	78.35	45	87	67
60	12~77	12~50	12~50	12~40	12~35	12~30	95.49	94.25	45	99	80
