CVB..SZ.SZB 立式附三相縮框鋁／鐵殼-剎車-馬達減速機正式型錄文字規格
開啟正式型錄原頁：F126 正式型錄尺寸頁
查看可搜尋文字規格（4 筆）
F126 下半頁 CVB..SZ(CVB..SZB) 表格逐欄目視核對；*22 屬 B 型法蘭。
出力軸尺寸
| 出力軸 Sh6 | P | W | T | Q | 鍵規格 |
|---|---|---|---|---|---|
| φ22 | 40 | 7 | 25 | 35 | 7×7×35 |

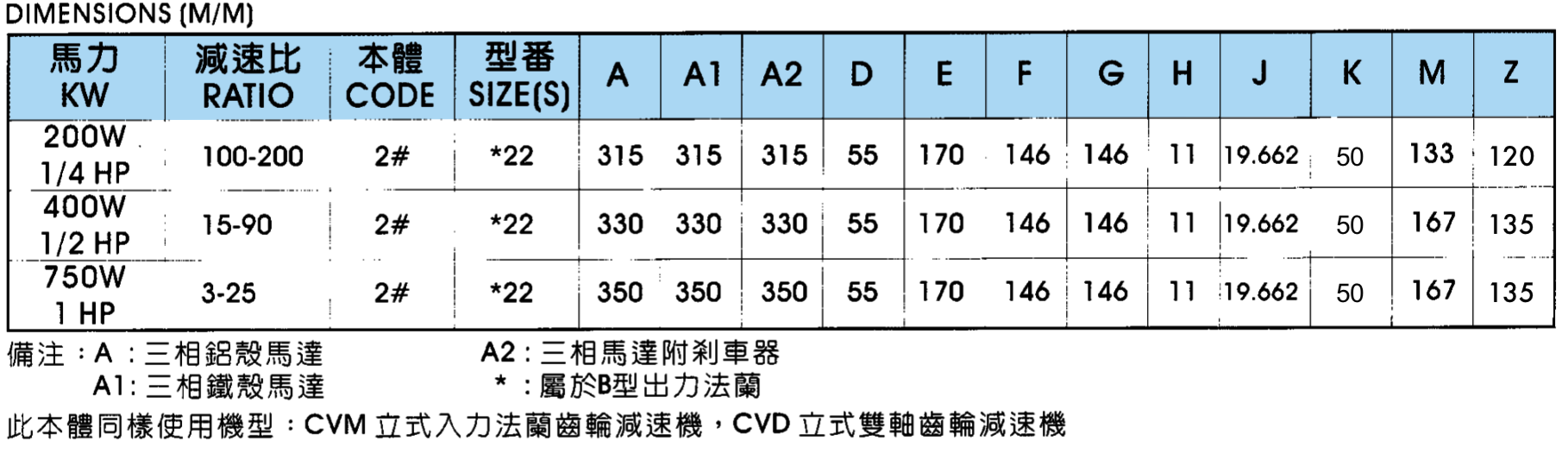

外型尺寸（mm）
| 馬力 | 減速比 | 本體 | 型番 | A | A1 | A2 | D | E | F | G | H | J | K | M | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 200W / 1/4HP | 100-200 | 2# | *22 | 315 | 315 | 315 | 55 | 170 | 146 | 146 | 11 | 19.662 | 50 | 133 | 120 |
| 400W / 1/2HP | 15-90 | 2# | *22 | 330 | 330 | 330 | 55 | 170 | 146 | 146 | 11 | 19.662 | 50 | 167 | 135 |
| 750W / 1HP | 3-25 | 2# | *22 | 350 | 350 | 350 | 55 | 170 | 146 | 146 | 11 | 19.662 | 50 | 167 | 135 |
