CV..S.SB 立式高速比附三相鋁／鐵殼-剎車-減速馬達機正式型錄文字規格
開啟正式型錄原頁：F125 正式型錄尺寸頁
查看可搜尋文字規格（8 筆）
F125 以 180／300dpi 渲染逐列目視核對；高速比 250-1800 及組合本體代號原樣保留。

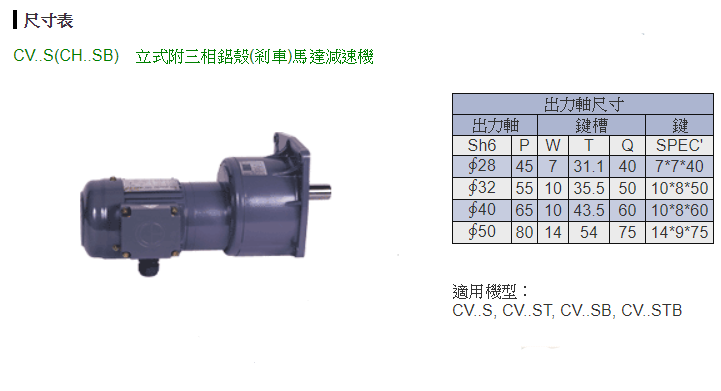

出力軸尺寸
| 出力軸 Sh6 | P | W | T | Q | 鍵規格 |
|---|---|---|---|---|---|
| φ28 | 45 | 7 | 31.1 | 40 | 7×7×40 |
| φ32 | 55 | 10 | 35.5 | 50 | 10×8×50 |
| φ40 | 65 | 10 | 43.5 | 60 | 10×8×60 |
| φ50 | 80 | 14 | 54 | 75 | 14×9×75 |

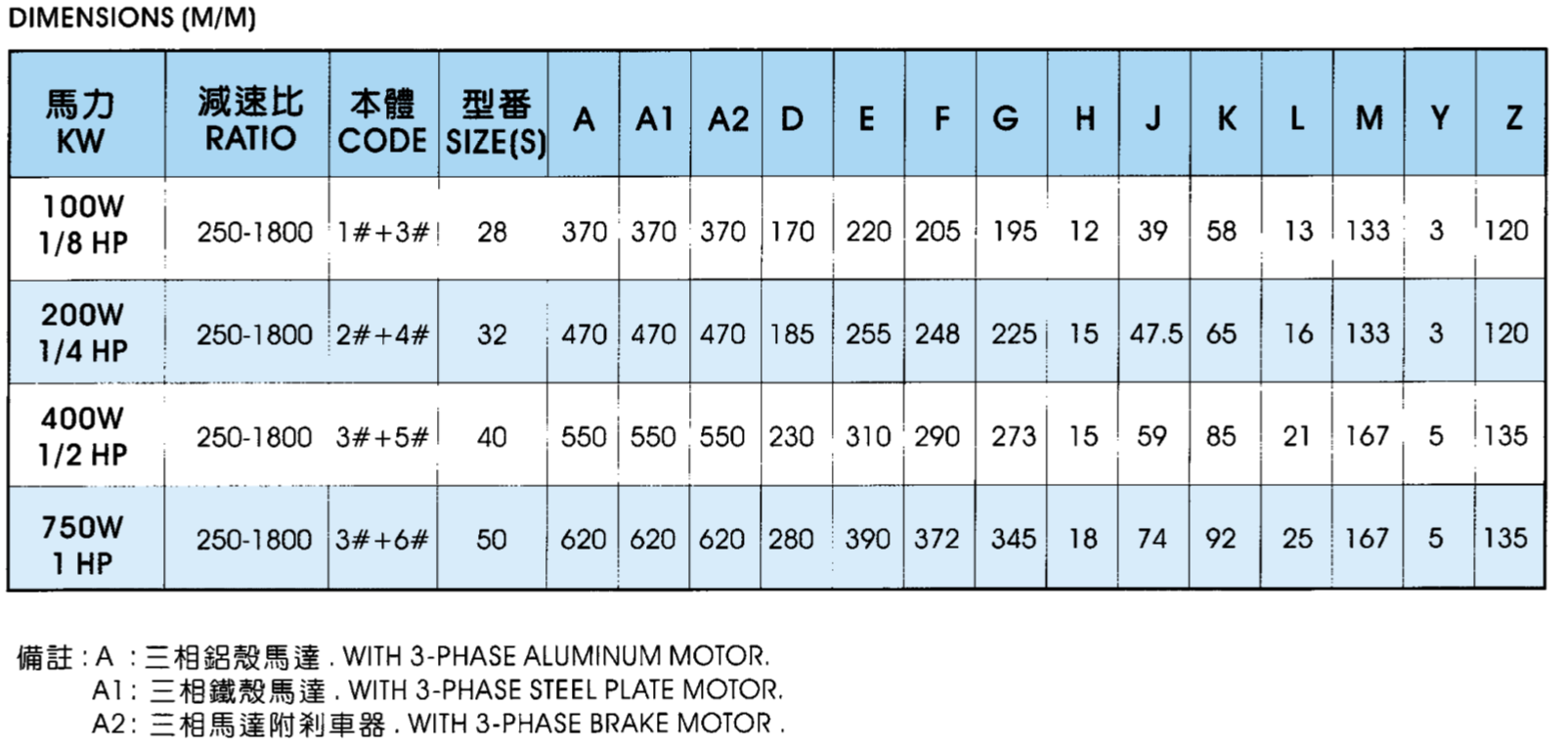

外型尺寸（mm）
| 馬力 | 減速比 | 本體 | 型番 | A | A1 | A2 | D | E | F | G | H | J | K | L | M | Y | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 100W / 1/8HP | 250-1800 | 1#+3# | 28 | 370 | 370 | 370 | 170 | 220 | 205 | 195 | 12 | 39 | 58 | 13 | 133 | 3 | 120 |
| 200W / 1/4HP | 250-1800 | 2#+4# | 32 | 470 | 470 | 470 | 185 | 255 | 248 | 225 | 15 | 47.5 | 65 | 16 | 133 | 3 | 120 |
| 400W / 1/2HP | 250-1800 | 3#+5# | 40 | 550 | 550 | 550 | 230 | 310 | 290 | 273 | 15 | 59 | 85 | 21 | 167 | 5 | 135 |
| 750W / 1HP | 250-1800 | 3#+6# | 50 | 620 | 620 | 620 | 280 | 390 | 372 | 345 | 18 | 74 | 92 | 25 | 167 | 5 | 135 |
