CHM 臥式入力法蘭齒輪減速機正式型錄文字規格

開啟正式型錄原頁：F131 正式型錄尺寸頁
查看可搜尋文字規格（28 筆）

F131 以正式型錄原頁逐列目視核對；空白值不推算。

入力孔尺寸

馬力 入力孔 S1F7 W1 T1
1/4HP φ11 4 12.8
1/2HP φ14 5 16.3
1HP φ19 6 21.8
2HP φ24 8 27.3
3HP φ28 8 31.3
5HP φ28 8 31.3

出力軸尺寸

型番 出力軸 Sh6 P W T Q 鍵規格
18 φ18 30 5 20.2 27 5×5×27
22 φ22 40 7 25 35 7×7×35
28 φ28 45 7 31.1 40 7×7×40
32 φ32 55 10 35.5 50 10×8×50
40 φ40 65 10 43.5 60 10×8×60
50 φ50 80 14 54 75 14×9×75

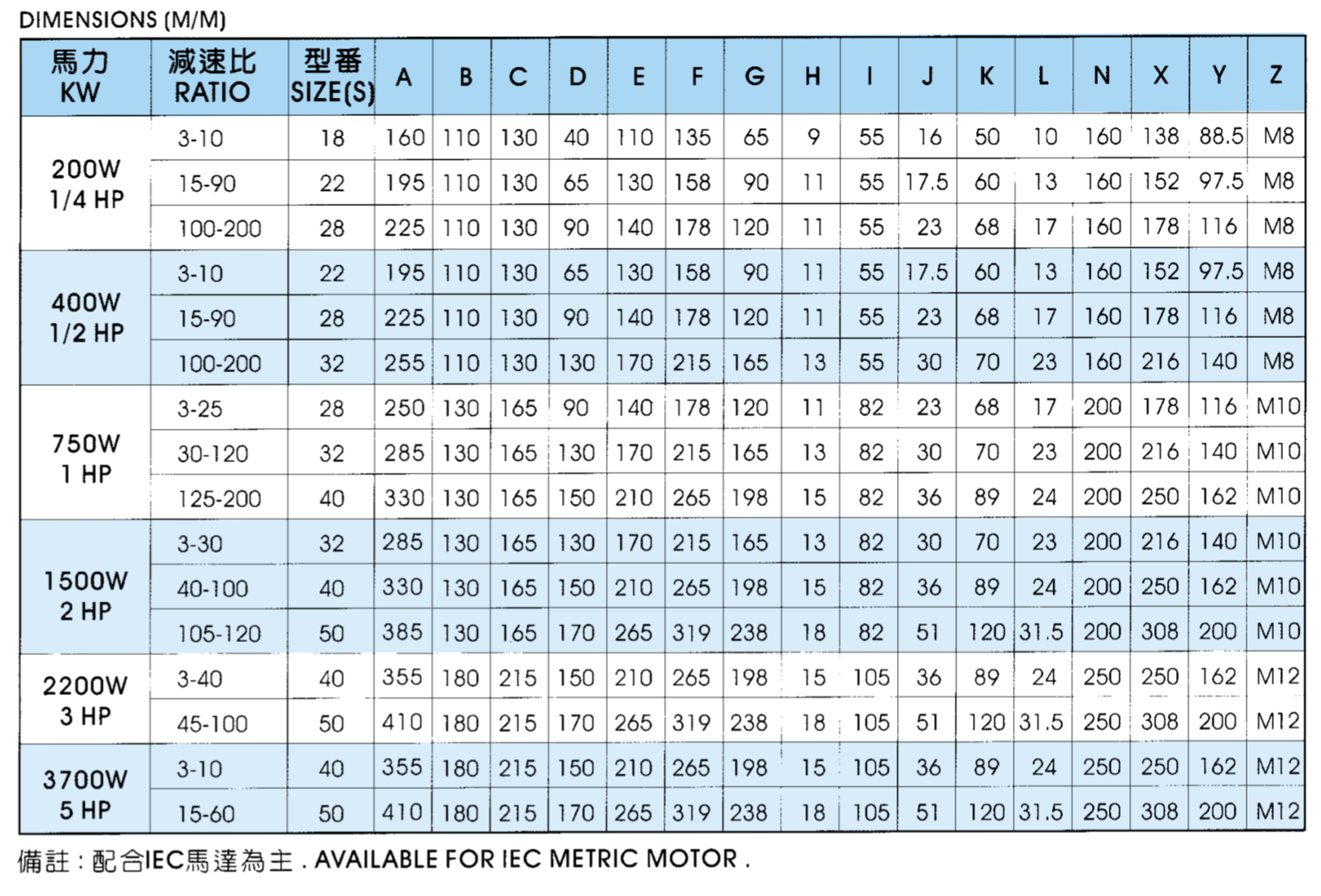

外型尺寸（mm）

馬力 減速比 型番 A B C D E F G H I J K L N X Y Z
200W / 1/4HP 3-10 18 160 110 130 40 110 135 65 9 55 16 50 10 160 138 88.5 M8
200W / 1/4HP 15-90 22 195 110 130 65 130 158 90 11 55 17.5 60 13 160 152 97.5 M8
200W / 1/4HP 100-200 28 225 110 130 90 140 178 120 11 55 23 68 17 160 178 116 M8
400W / 1/2HP 3-10 22 195 110 130 65 130 158 90 11 55 17.5 60 13 160 152 97.5 M8
400W / 1/2HP 15-90 28 225 110 130 90 140 178 120 11 55 23 68 17 160 178 116 M8
400W / 1/2HP 100-200 32 255 110 130 130 170 215 165 13 55 30 70 23 160 216 140 M8
750W / 1HP 3-25 28 250 130 165 90 140 178 120 11 82 23 68 17 200 178 116 M10
750W / 1HP 30-120 32 285 130 165 130 170 215 165 13 82 30 70 23 200 216 140 M10
750W / 1HP 125-200 40 330 130 165 150 210 265 198 15 82 36 89 24 200 250 162 M10
1500W / 2HP 3-30 32 285 130 165 130 170 215 165 13 82 30 70 23 200 216 140 M10
1500W / 2HP 40-100 40 330 130 165 150 210 265 198 15 82 36 89 24 200 250 162 M10
1500W / 2HP 105-120 50 385 130 165 170 265 319 238 18 82 51 120 31.5 200 308 200 M10
2200W / 3HP 3-40 40 355 180 215 150 210 265 198 15 105 36 89 24 250 250 162 M12
2200W / 3HP 45-100 50 410 180 215 170 265 319 238 18 105 51 120 31.5 250 308 200 M12
3700W / 5HP 3-10 40 355 180 215 150 210 265 198 15 105 36 89 24 250 250 162 M12
3700W / 5HP 15-60 50 410 180 215 170 265 319 238 18 105 51 120 31.5 250 308 200 M12
