名稱：附離合．剎車器馬達
說明：

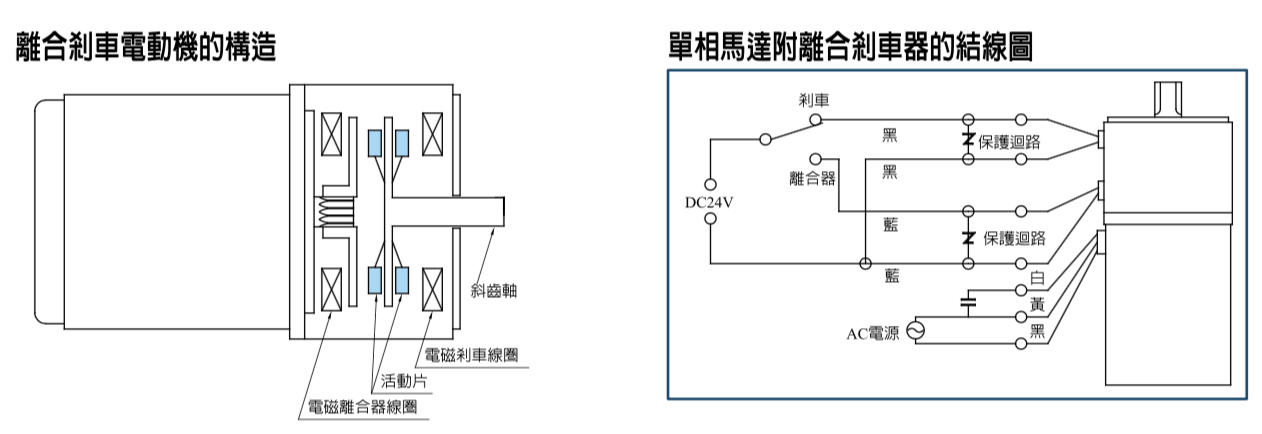

．離合、剎車器輸入DC24V做閉、放動作
．須搭配耐衝擊性減速機
．次數：90次／Min
．馬力：40Ｗ～90Ｗ
．搭配

貨號: SW-15996 分類:

描述

下載型錄：

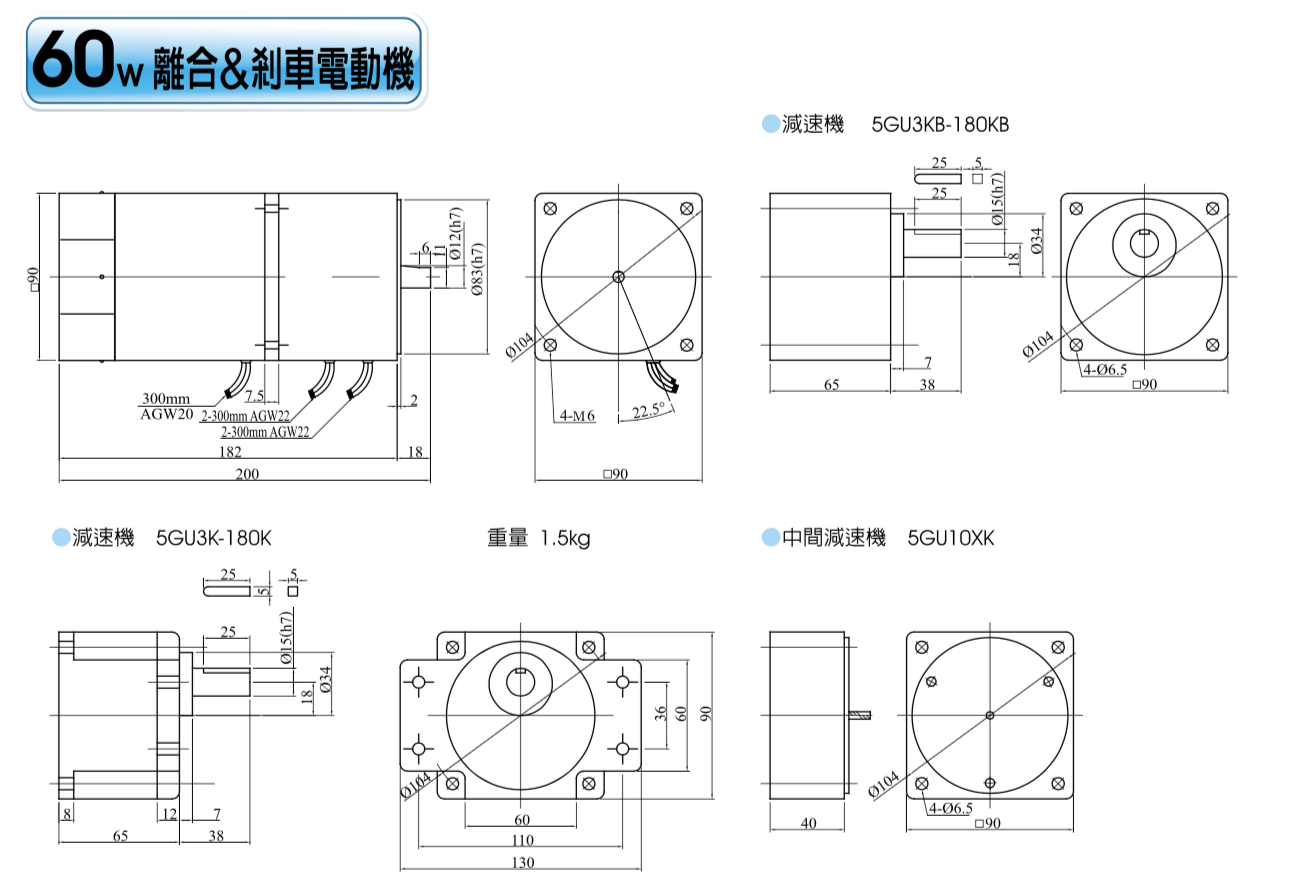

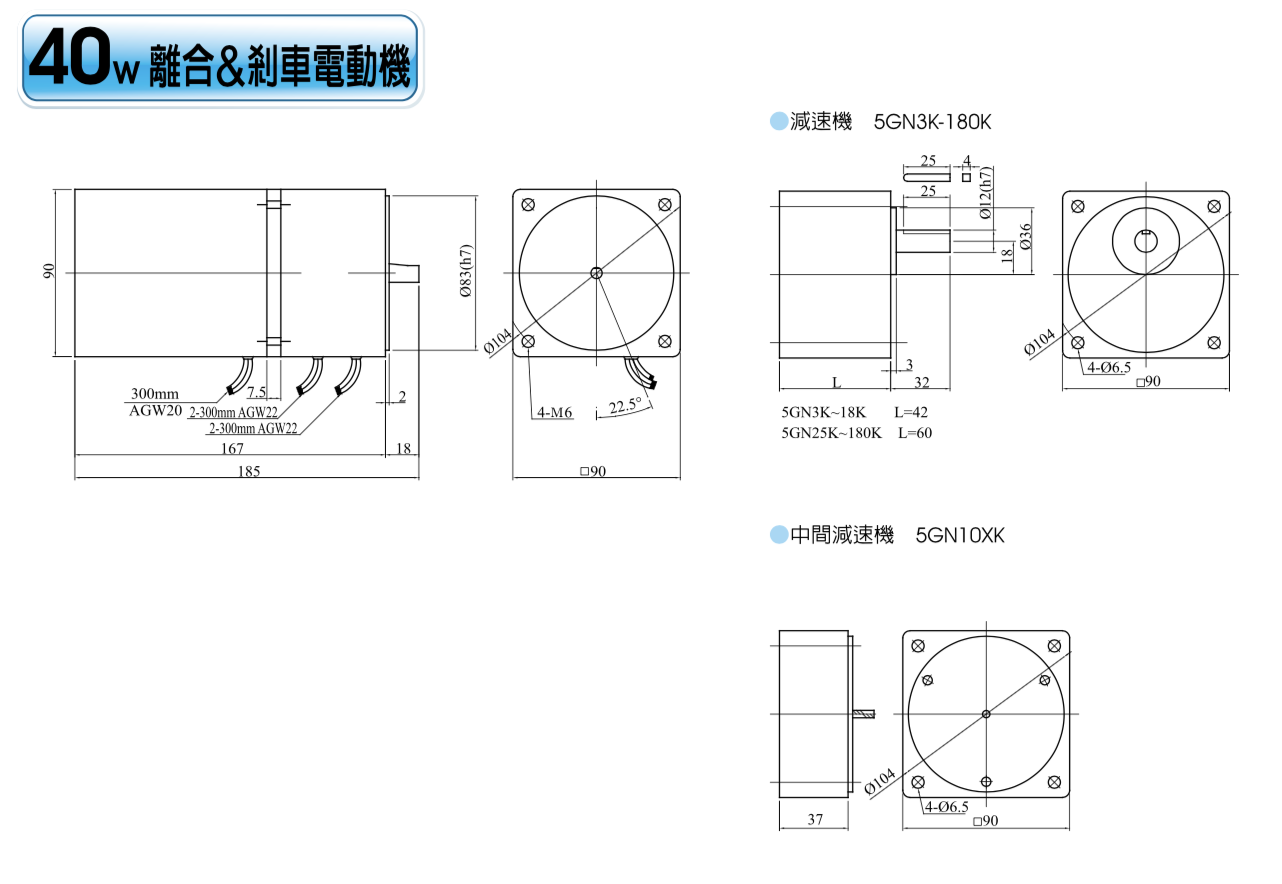

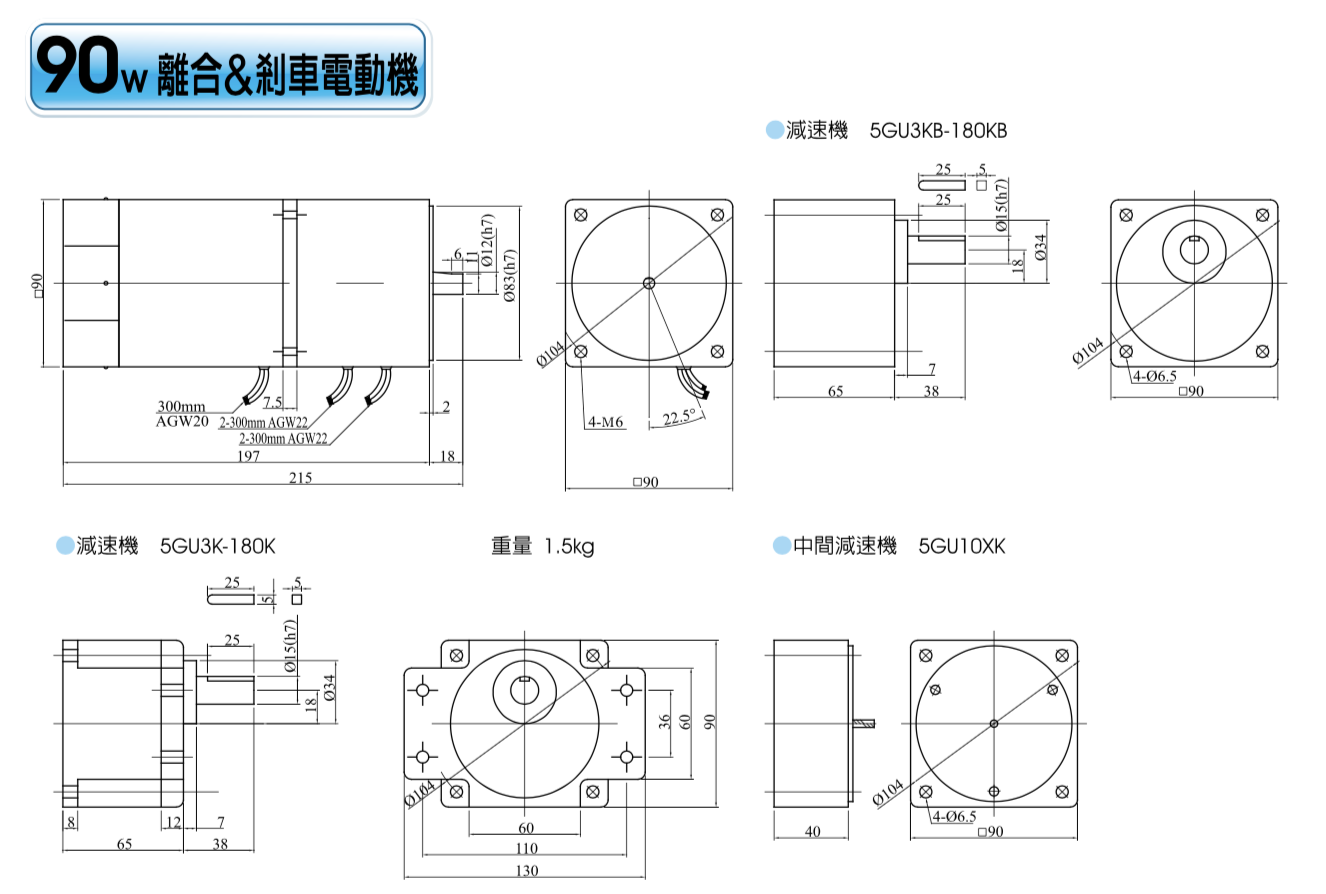

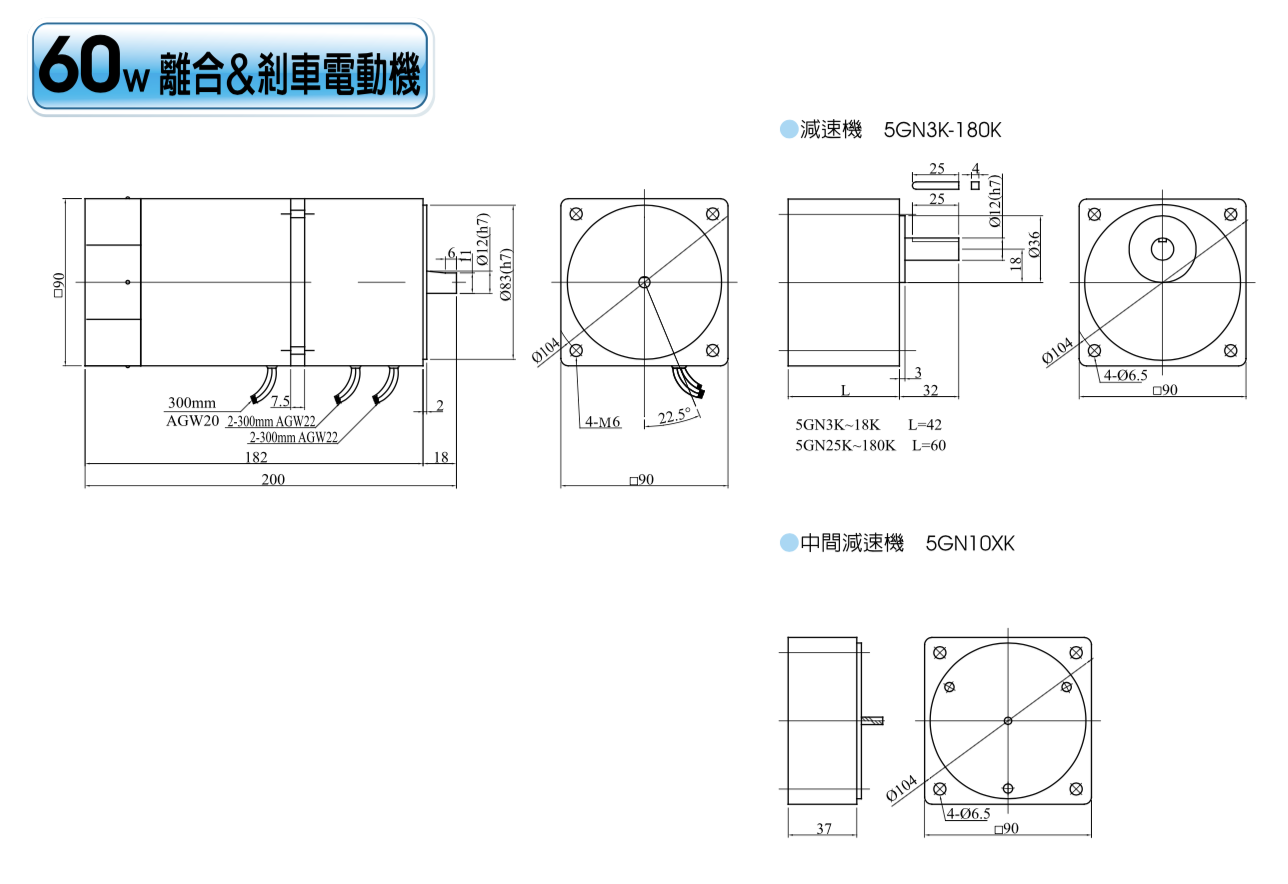

CB馬達規格表  CB馬達介紹 CB馬達尺寸圖-1 CB馬達尺寸圖-2

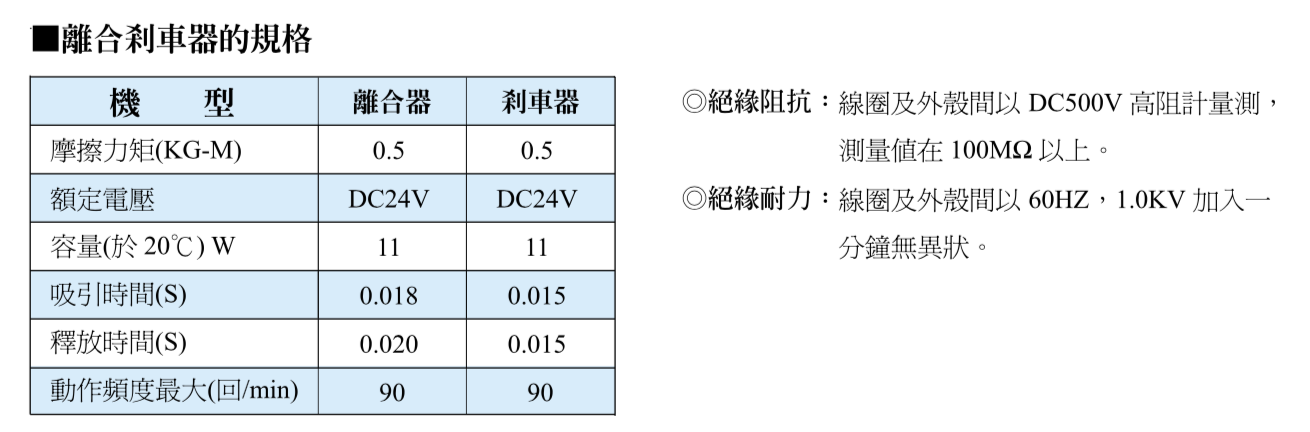

搭配剎車離合器尺寸圖-1 搭配剎車離合器尺寸圖-2 搭配剎車離合器離合器規格表

離合＆剎車電動機正式型錄文字規格

開啟正式型錄原頁（PDF）

查看可搜尋文字規格（20 筆）

客戶正式型錄第 58 頁逐列目視核對；雙頻數值依型錄上下順序換行保留，未合併、推算或自行補值。

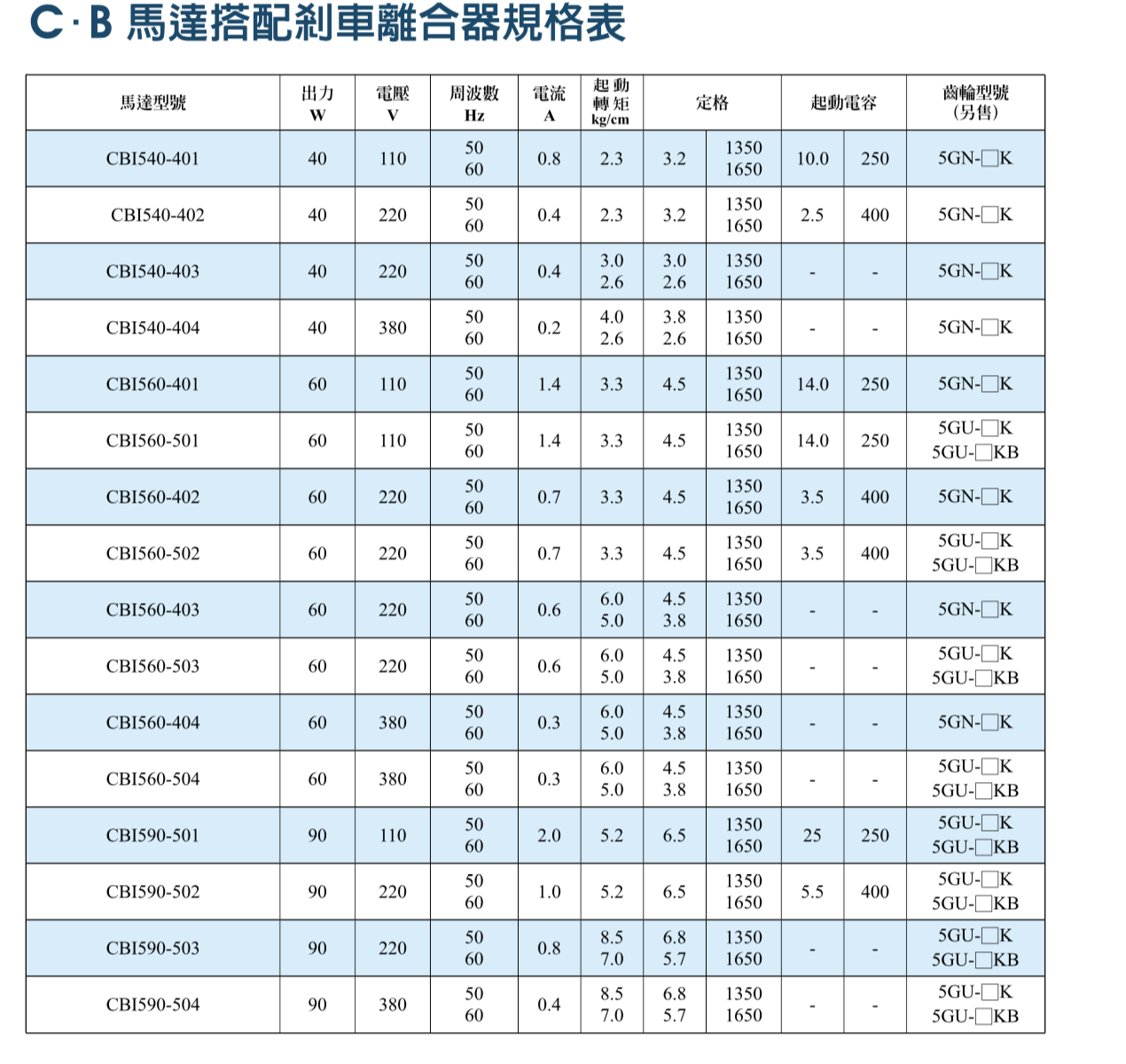

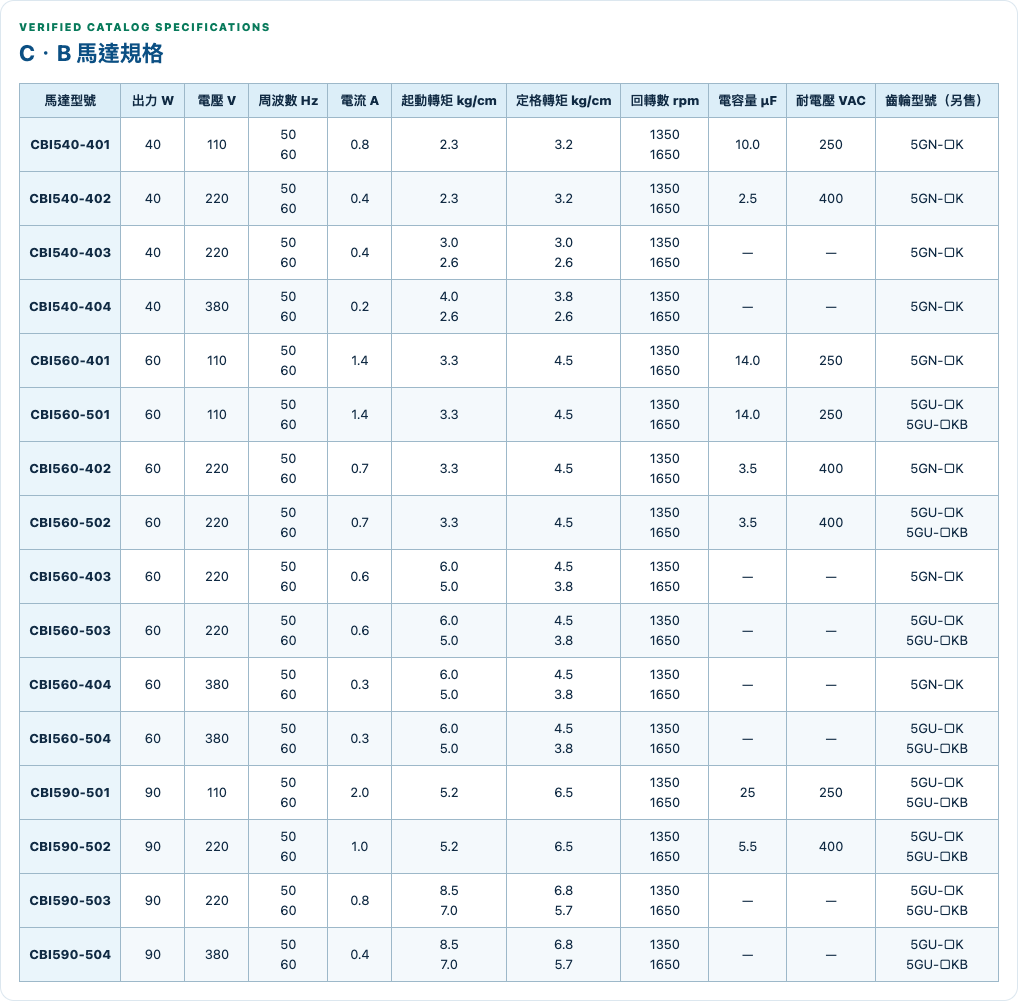

C・B 馬達規格

馬達型號 出力 W 電壓 V 周波數 Hz 電流 A 起動轉矩 kg/cm 定格轉矩 kg/cm 回轉數 rpm 電容量 μF 耐電壓 VAC 齒輪型號（另售）
CBI540-401 40 110 50
60		 0.8 2.3 3.2 1350
1650		 10.0 250 5GN-□K
CBI540-402 40 220 50
60		 0.4 2.3 3.2 1350
1650		 2.5 400 5GN-□K
CBI540-403 40 220 50
60		 0.4 3.0
2.6		 3.0
2.6		 1350
1650		 — — 5GN-□K
CBI540-404 40 380 50
60		 0.2 4.0
2.6		 3.8
2.6		 1350
1650		 — — 5GN-□K
CBI560-401 60 110 50
60		 1.4 3.3 4.5 1350
1650		 14.0 250 5GN-□K
CBI560-501 60 110 50
60		 1.4 3.3 4.5 1350
1650		 14.0 250 5GU-□K
5GU-□KB
CBI560-402 60 220 50
60		 0.7 3.3 4.5 1350
1650		 3.5 400 5GN-□K
CBI560-502 60 220 50
60		 0.7 3.3 4.5 1350
1650		 3.5 400 5GU-□K
5GU-□KB
CBI560-403 60 220 50
60		 0.6 6.0
5.0		 4.5
3.8		 1350
1650		 — — 5GN-□K
CBI560-503 60 220 50
60		 0.6 6.0
5.0		 4.5
3.8		 1350
1650		 — — 5GU-□K
5GU-□KB
CBI560-404 60 380 50
60		 0.3 6.0
5.0		 4.5
3.8		 1350
1650		 — — 5GN-□K
CBI560-504 60 380 50
60		 0.3 6.0
5.0		 4.5
3.8		 1350
1650		 — — 5GU-□K
5GU-□KB
CBI590-501 90 110 50
60		 2.0 5.2 6.5 1350
1650		 25 250 5GU-□K
5GU-□KB
CBI590-502 90 220 50
60		 1.0 5.2 6.5 1350
1650		 5.5 400 5GU-□K
5GU-□KB
CBI590-503 90 220 50
60		 0.8 8.5
7.0		 6.8
5.7		 1350
1650		 — — 5GU-□K
5GU-□KB
CBI590-504 90 380 50
60		 0.4 8.5
7.0		 6.8
5.7		 1350
1650		 — — 5GU-□K
5GU-□KB

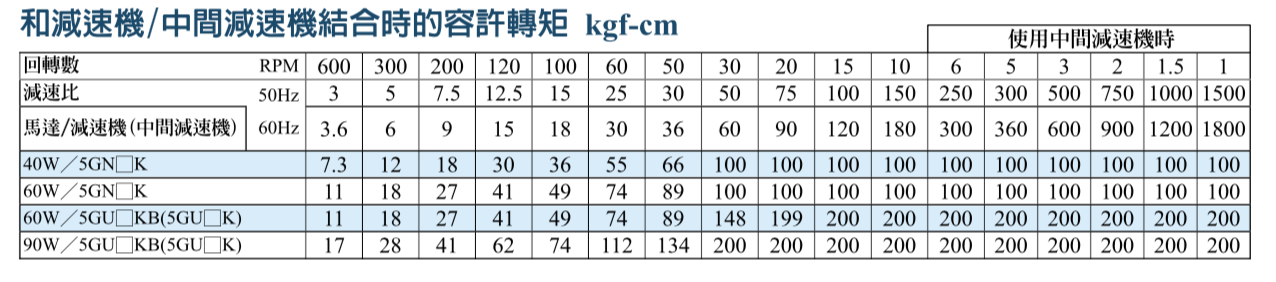

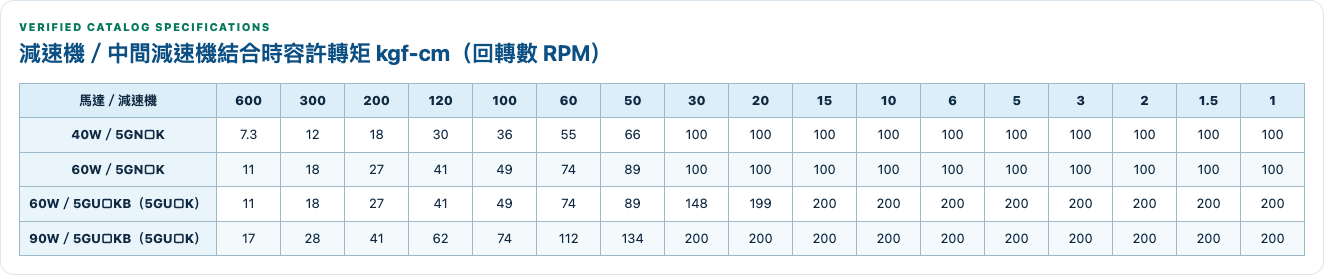

減速機／中間減速機結合時容許轉矩 kgf-cm（回轉數 RPM）

馬達／減速機 600 300 200 120 100 60 50 30 20 15 10 6 5 3 2 1.5 1
40W／5GN□K 7.3 12 18 30 36 55 66 100 100 100 100 100 100 100 100 100 100
60W／5GN□K 11 18 27 41 49 74 89 100 100 100 100 100 100 100 100 100 100
60W／5GU□KB（5GU□K） 11 18 27 41 49 74 89 148 199 200 200 200 200 200 200 200 200
90W／5GU□KB（5GU□K） 17 28 41 62 74 112 134 200 200 200 200 200 200 200 200 200 200
