附接線端子盒電動機

附接線端子盒電動機

下載型錄： IK馬達附接線端子盒規格表 附接

貨號: SW-15999 分類:

描述

下載型錄：

IK馬達附接線端子盒規格表

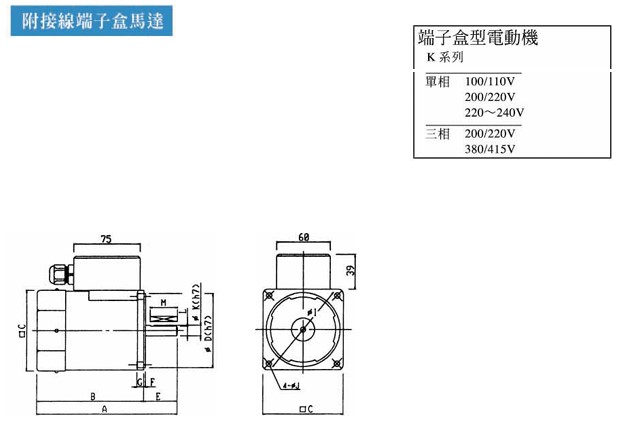

附接線端子盒尺寸圖-1

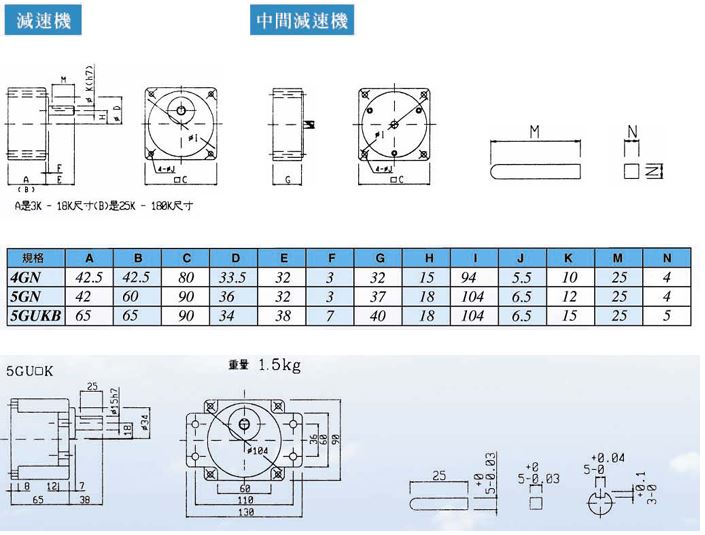

附接線端子盒尺寸圖-2

感應式IP44

適合乙稀樹脂橡膠絕緣軟線(VCTF)的外徑是 Φ6.8 — Φ8.6

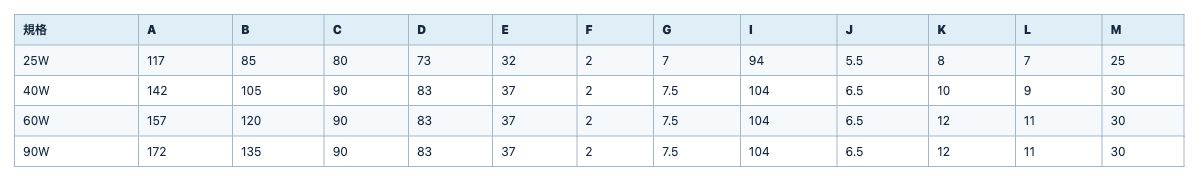

附接線端子盒電動機 規格表 1
附接線端子盒電動機 規格表 1（點擊圖片可放大）
查看文字規格資料
規格 A B C D E F G I J K L M
25W 117 85 80 73 32 2 7 94 5.5 8 7 25
40W 142 105 90 83 37 2 7.5 104 6.5 10 9 30
60W 157 120 90 83 37 2 7.5 104 6.5 12 11 30
90W 172 135 90 83 37 2 7.5 104 6.5 12 11 30

附接線端子盒電動機正式型錄文字規格

開啟正式型錄原頁（PDF）

查看可搜尋文字規格（20 筆）

客戶正式型錄第 16 頁逐列目視核對；雙頻數值依型錄上下順序換行保留，未合併、推算或自行補值。

電源 圓軸型號 齒軸型號 出力 W 電壓 V 周波數 Hz 電流 A 起動轉矩 kg/cm 定格轉矩 kg/cm 回轉數 rpm 電容量 μF 耐電壓 VAC 滾珠軸承 中間齒輪
單相 110V 4IK25A-AT 4IK25GN-AT 25 110 50
60		 0.6 1.3 1.8 1350
1650		 6.0 250 4GN□K 4GN-10XK
單相 110V 5IK40A-AT 5IK40GN-AT 40 110 50
60		 0.8 2.3 3.2 1350
1650		 10.0 250 5GN□K 5GN-10XK
單相 110V 5IK60A-AFT 5IK60GN-AFT 60 110 50
60		 1.4 3.3 4.5 1350
1650		 14.0 250 5GN□K 5GN-10XK
單相 110V 5IK60A-AFT 5IK60GU-AFT 60 110 50
60		 1.4 3.3 4.5 1350
1650		 14.0 250 5GU□K
5GU□KB		 5GU-10XK
單相 110V 5IK90A-AFT 5IK90GU-AFT 90 110 50
60		 2.0 5.2 6.5 1350
1650		 20 250 5GU□K
5GU□KB		 5GU-10XK
單相 220V 4IK25A-CT 4IK25GN-CT 25 220 50
60		 0.3 1.3 1.8 1350
1650		 1.5 450 4GN□K 4GN-10XK
單相 220V 5IK40A-CT 5IK40GN-CT 40 220 50
60		 0.4 2.3 3.2 1350
1650		 2.5 450 5GN□K 5GN-10XK
單相 220V 5IK60A-CFT 5IK60GN-CFT 60 220 50
60		 0.7 3.3 4.5 1350
1650		 3.5 450 5GN□K 5GN-10XK
單相 220V 5IK60A-CFT 5IK60GU-CFT 60 220 50
60		 0.7 3.3 4.5 1350
1650		 3.5 450 5GU□K
5GU□KB		 5GU-10XK
單相 220V 5IK90A-CFT 5IK90GU-CFT 90 220 50
60		 1.0 5.2 6.5 1350
1650		 5.5 450 5GU□K
5GU□KB		 5GU-10XK
三相 220V 4IK25A-ST 4IK25GN-ST 25 220 50
60		 0.25 2.4
1.6		 1.9
1.6		 1350
1650		 — — 4GN□K 4GN-10XK
三相 220V 5IK40A-ST 5IK40GN-ST 40 220 50
60		 0.4 3.0
2.6		 3.0
2.6		 1350
1650		 — — 5GN□K 5GN-10XK
三相 220V 5IK60A-SFT 5IK60GN-SFT 60 220 50
60		 0.6 6.0
5.0		 4.5
3.8		 1350
1650		 — — 5GN□K 5GN-10XK
三相 220V 5IK60A-SFT 5IK60GU-SFT 60 220 50
60		 0.6 6.0
5.0		 4.5
3.8		 1350
1650		 — — 5GU□K
5GU□KB		 5GU-10XK
三相 220V 5IK90A-SFT 5IK90GU-SFT 90 220 50
60		 0.8 8.5
7.0		 6.8
5.7		 1350
1650		 — — 5GU□K
5GU□KB		 5GU-10XK
三相 380V 4IK25A-S2T 4IK25GN-S2T 25 380 50
60		 0.16 2.4
1.6		 1.9
1.6		 1350
1650		 — — 4GN□K 4GN-10XK
三相 380V 5IK40A-S2T 5IK40GN-S2T 40 380 50
60		 0.2 4.0
2.6		 3.8
2.6		 1350
1650		 — — 5GN□K 5GN-10XK
三相 380V 5IK60A-S2FT 5IK60GN-S2FT 60 380 50
60		 0.3 6.0
5.0		 4.5
3.8		 1350
1650		 — — 5GN□K 5GN-10XK
三相 380V 5IK60A-S2FT 5IK60GU-S2FT 60 380 50
60		 0.3 6.0
5.0		 4.5
3.8		 1350
1650		 — — 5GU□K
5GU□KB		 5GU-10XK
三相 380V 5IK90A-S2FT 5IK90GU-S2FT 90 380 50
60		 0.4 8.5
7.0		 6.8
5.7		 1350
1650		 — — 5GU□K
5GU□KB		 5GU-10XK
