雙段蝸輪減速機 法蘭型-PBWE

雙段蝸輪減速機 法蘭型-PBWE



貨號: SW-16751 分類:

描述

雙段蝸輪減速機 法蘭型-PBWE新版正式型錄規格

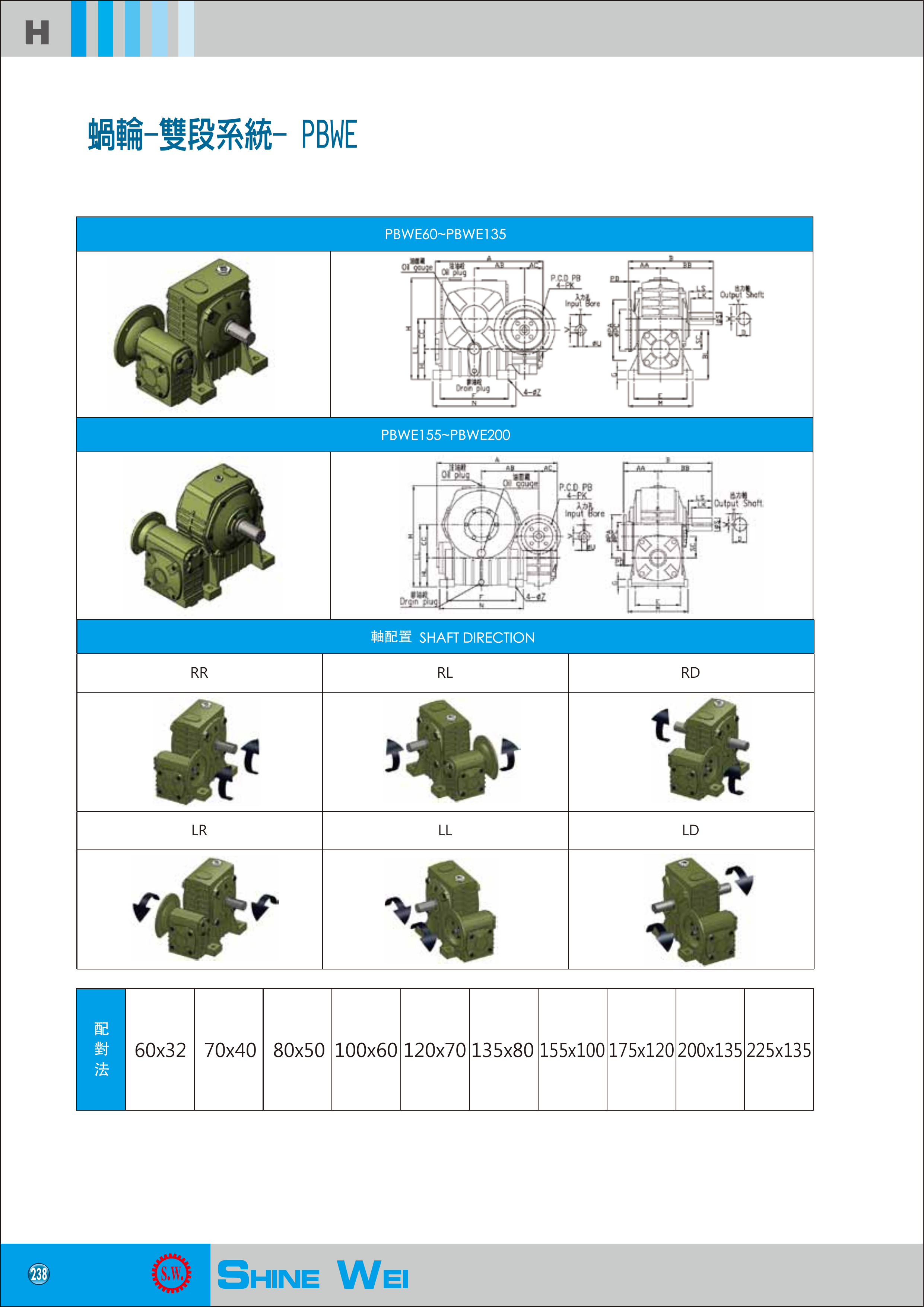

H238 正式型錄原頁規格圖片
H238 正式型錄原頁（點圖開啟 PDF）

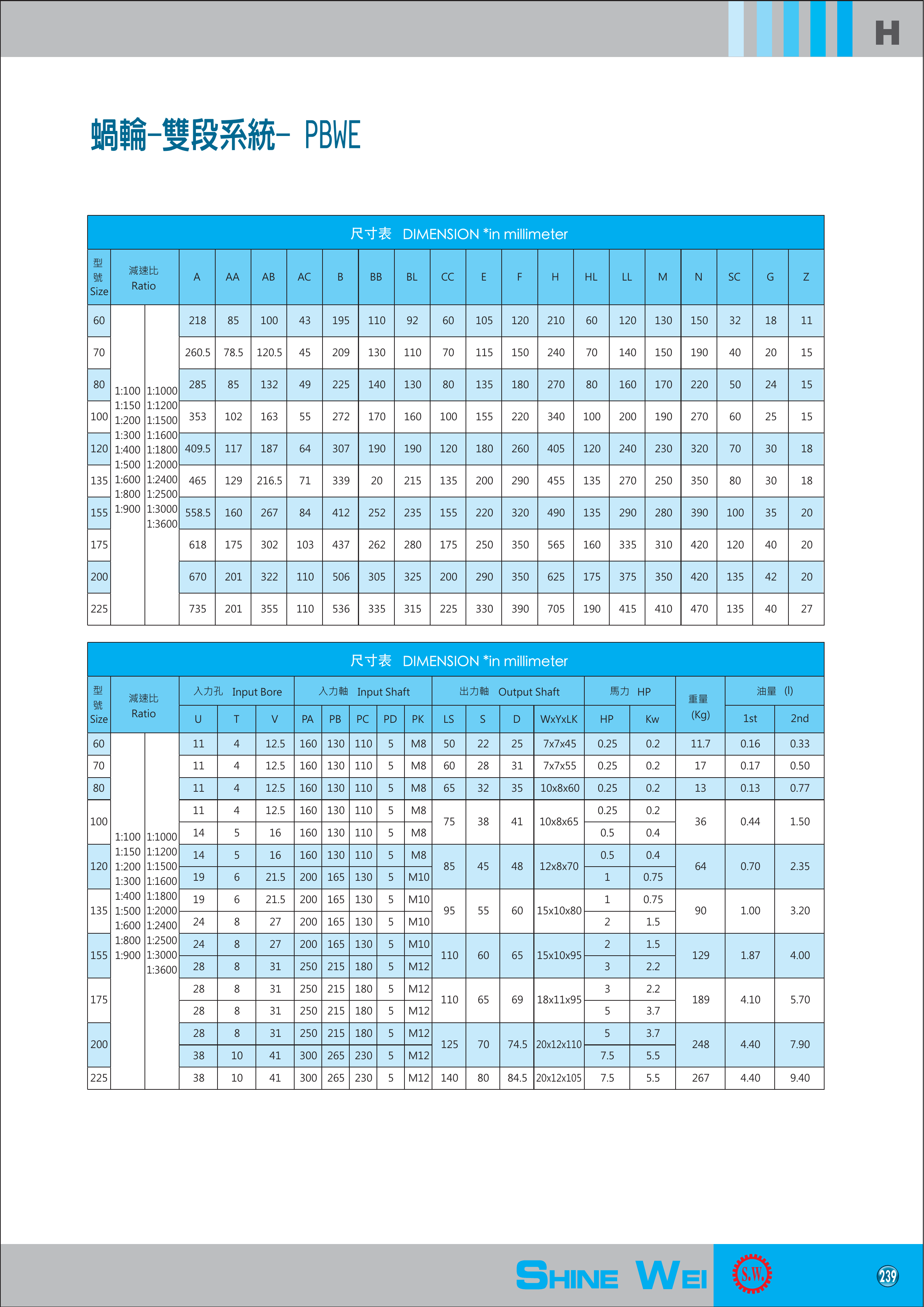

H239 正式型錄原頁規格圖片
H239 正式型錄原頁（點圖開啟 PDF）
開啟新版正式型錄原頁：H238 正式型錄原頁H239 正式型錄原頁
查看可搜尋文字規格（16 筆）

H239 正式型錄逐列目視核對；同機座不同馬力與法蘭組合分列。 H239 的 PBWE-135 BB=20、PBWE-80 重量=13 與一段油量=0.13 均依正式型錄印值保留，未自行更正。

雙段蝸輪減速機 法蘭型-PBWE 尺寸與馬達法蘭規格（mm）

型號 減速比（1:100–1:900） 減速比（1:1000–1:3600） A AA AB AC B BB BL CC E F H HL LL M N SC G Z 入力孔 U 入力孔 T 入力孔 V 入力法蘭 PA 入力法蘭 PB 入力法蘭 PC 入力法蘭 PD 入力法蘭 PK 出力 LS 出力 S 出力 D 出力鍵 W×Y×LK 馬力 HP 馬力 kW 重量 kg 一段油量 l 二段油量 l
60 1:100、1:150、1:200、1:300、1:400、1:500、1:600、1:800、1:900 1:1000、1:1200、1:1500、1:1600、1:1800、1:2000、1:2400、1:2500、1:3000、1:3600 218 85 100 43 195 110 92 60 105 120 210 60 120 130 150 32 18 11 11 4 12.5 160 130 110 5 M8 50 22 25 7×7×45 0.25 0.2 11.7 0.16 0.33
70 1:100、1:150、1:200、1:300、1:400、1:500、1:600、1:800、1:900 1:1000、1:1200、1:1500、1:1600、1:1800、1:2000、1:2400、1:2500、1:3000、1:3600 260.5 78.5 120.5 45 209 130 110 70 115 150 240 70 140 150 190 40 20 15 11 4 12.5 160 130 110 5 M8 60 28 31 7×7×55 0.25 0.2 17 0.17 0.5
80 1:100、1:150、1:200、1:300、1:400、1:500、1:600、1:800、1:900 1:1000、1:1200、1:1500、1:1600、1:1800、1:2000、1:2400、1:2500、1:3000、1:3600 285 85 132 49 225 140 130 80 135 180 270 80 160 170 220 50 24 15 11 4 12.5 160 130 110 5 M8 65 32 35 10×8×60 0.25 0.2 13 0.13 0.77
100 1:100、1:150、1:200、1:300、1:400、1:500、1:600、1:800、1:900 1:1000、1:1200、1:1500、1:1600、1:1800、1:2000、1:2400、1:2500、1:3000、1:3600 353 102 163 55 272 170 160 100 155 220 340 100 200 190 270 60 25 15 11 4 12.5 160 130 110 5 M8 75 38 41 10×8×65 0.25 0.2 36 0.44 1.5
100 1:100、1:150、1:200、1:300、1:400、1:500、1:600、1:800、1:900 1:1000、1:1200、1:1500、1:1600、1:1800、1:2000、1:2400、1:2500、1:3000、1:3600 353 102 163 55 272 170 160 100 155 220 340 100 200 190 270 60 25 15 14 5 16 160 130 110 5 M8 75 38 41 10×8×65 0.5 0.4 36 0.44 1.5
120 1:100、1:150、1:200、1:300、1:400、1:500、1:600、1:800、1:900 1:1000、1:1200、1:1500、1:1600、1:1800、1:2000、1:2400、1:2500、1:3000、1:3600 409.5 117 187 64 307 190 190 120 180 260 405 120 240 230 320 70 30 18 14 5 16 160 130 110 5 M8 85 45 48 12×8×70 0.5 0.4 64 0.7 2.35
120 1:100、1:150、1:200、1:300、1:400、1:500、1:600、1:800、1:900 1:1000、1:1200、1:1500、1:1600、1:1800、1:2000、1:2400、1:2500、1:3000、1:3600 409.5 117 187 64 307 190 190 120 180 260 405 120 240 230 320 70 30 18 19 6 21.5 200 165 130 5 M10 85 45 48 12×8×70 1 0.75 64 0.7 2.35
135 1:100、1:150、1:200、1:300、1:400、1:500、1:600、1:800、1:900 1:1000、1:1200、1:1500、1:1600、1:1800、1:2000、1:2400、1:2500、1:3000、1:3600 465 129 216.5 71 339 20 215 135 200 290 455 135 270 250 350 80 30 18 19 6 21.5 200 165 130 5 M10 95 55 60 15×10×80 1 0.75 90 1 3.2
135 1:100、1:150、1:200、1:300、1:400、1:500、1:600、1:800、1:900 1:1000、1:1200、1:1500、1:1600、1:1800、1:2000、1:2400、1:2500、1:3000、1:3600 465 129 216.5 71 339 20 215 135 200 290 455 135 270 250 350 80 30 18 24 8 27 200 165 130 5 M10 95 55 60 15×10×80 2 1.5 90 1 3.2
155 1:100、1:150、1:200、1:300、1:400、1:500、1:600、1:800、1:900 1:1000、1:1200、1:1500、1:1600、1:1800、1:2000、1:2400、1:2500、1:3000、1:3600 558.5 160 267 84 412 252 235 155 220 320 490 135 290 280 390 100 35 20 24 8 27 200 165 130 5 M10 110 60 65 15×10×95 2 1.5 129 1.87 4
155 1:100、1:150、1:200、1:300、1:400、1:500、1:600、1:800、1:900 1:1000、1:1200、1:1500、1:1600、1:1800、1:2000、1:2400、1:2500、1:3000、1:3600 558.5 160 267 84 412 252 235 155 220 320 490 135 290 280 390 100 35 20 28 8 31 250 215 180 5 M12 110 60 65 15×10×95 3 2.2 129 1.87 4
175 1:100、1:150、1:200、1:300、1:400、1:500、1:600、1:800、1:900 1:1000、1:1200、1:1500、1:1600、1:1800、1:2000、1:2400、1:2500、1:3000、1:3600 618 175 302 103 437 262 280 175 250 350 565 160 335 310 420 120 40 20 28 8 31 250 215 180 5 M12 110 65 69 18×11×95 3 2.2 189 4.1 5.7
175 1:100、1:150、1:200、1:300、1:400、1:500、1:600、1:800、1:900 1:1000、1:1200、1:1500、1:1600、1:1800、1:2000、1:2400、1:2500、1:3000、1:3600 618 175 302 103 437 262 280 175 250 350 565 160 335 310 420 120 40 20 28 8 31 250 215 180 5 M12 110 65 69 18×11×95 5 3.7 189 4.1 5.7
200 1:100、1:150、1:200、1:300、1:400、1:500、1:600、1:800、1:900 1:1000、1:1200、1:1500、1:1600、1:1800、1:2000、1:2400、1:2500、1:3000、1:3600 670 201 322 110 506 305 325 200 290 350 625 175 375 350 420 135 42 20 28 8 31 250 215 180 5 M12 125 70 74.5 20×12×110 5 3.7 248 4.4 7.9
200 1:100、1:150、1:200、1:300、1:400、1:500、1:600、1:800、1:900 1:1000、1:1200、1:1500、1:1600、1:1800、1:2000、1:2400、1:2500、1:3000、1:3600 670 201 322 110 506 305 325 200 290 350 625 175 375 350 420 135 42 20 38 10 41 300 265 230 5 M12 125 70 74.5 20×12×110 7.5 5.5 248 4.4 7.9
225 1:100、1:150、1:200、1:300、1:400、1:500、1:600、1:800、1:900 1:1000、1:1200、1:1500、1:1600、1:1800、1:2000、1:2400、1:2500、1:3000、1:3600 735 201 355 110 536 335 315 225 330 390 705 190 415 410 470 135 40 27 38 10 41 300 265 230 5 M12 140 80 84.5 20×12×105 7.5 5.5 267 4.4 9.4
