描述

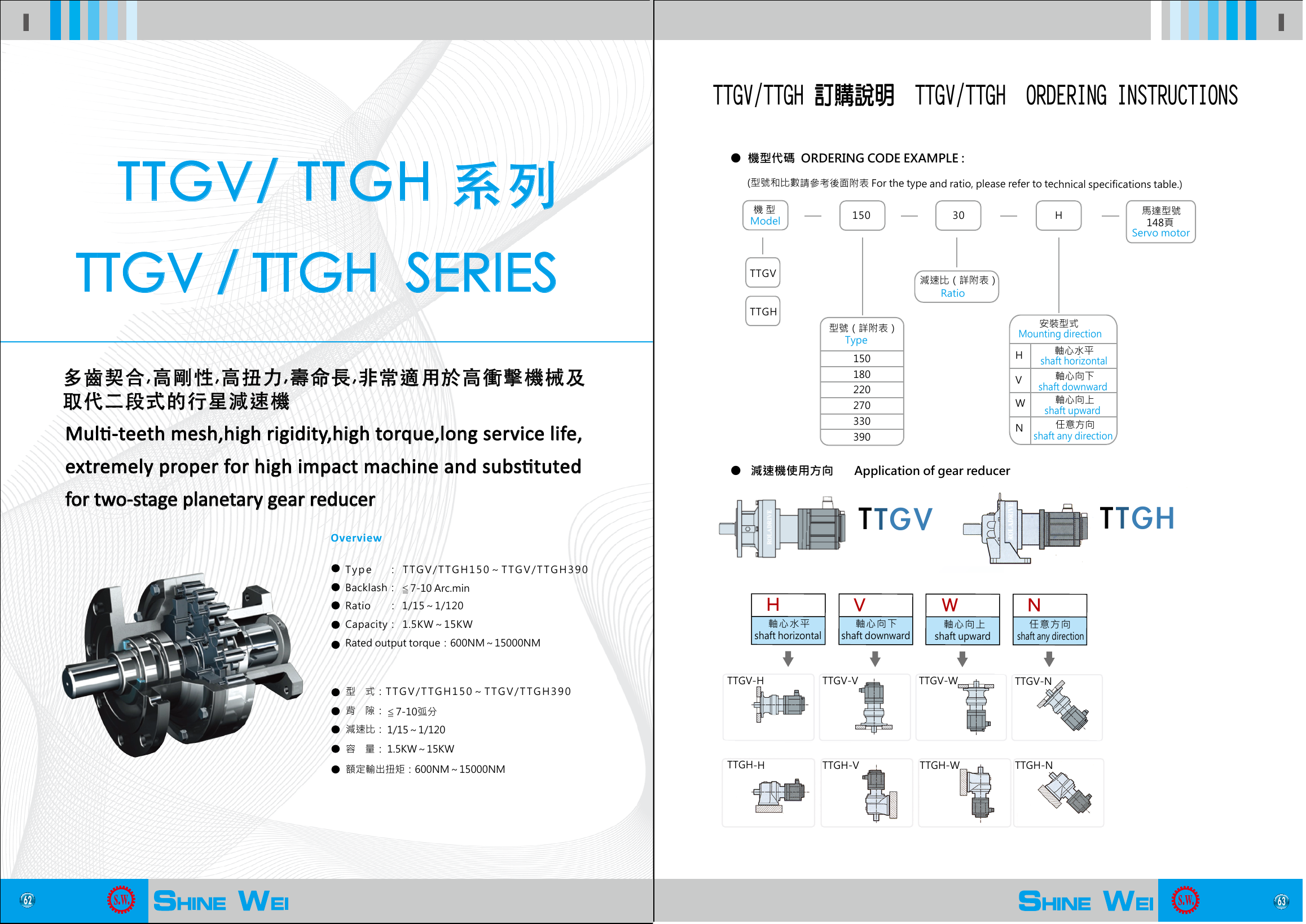

TTGV／TTGH 訂購說明
查看文字規格資料與官方來源
TTGV／TTGH 訂購說明
資料來源：TTGV／TTGH 官方型錄第 1 頁。規格數值請以原始 PDF 為準。

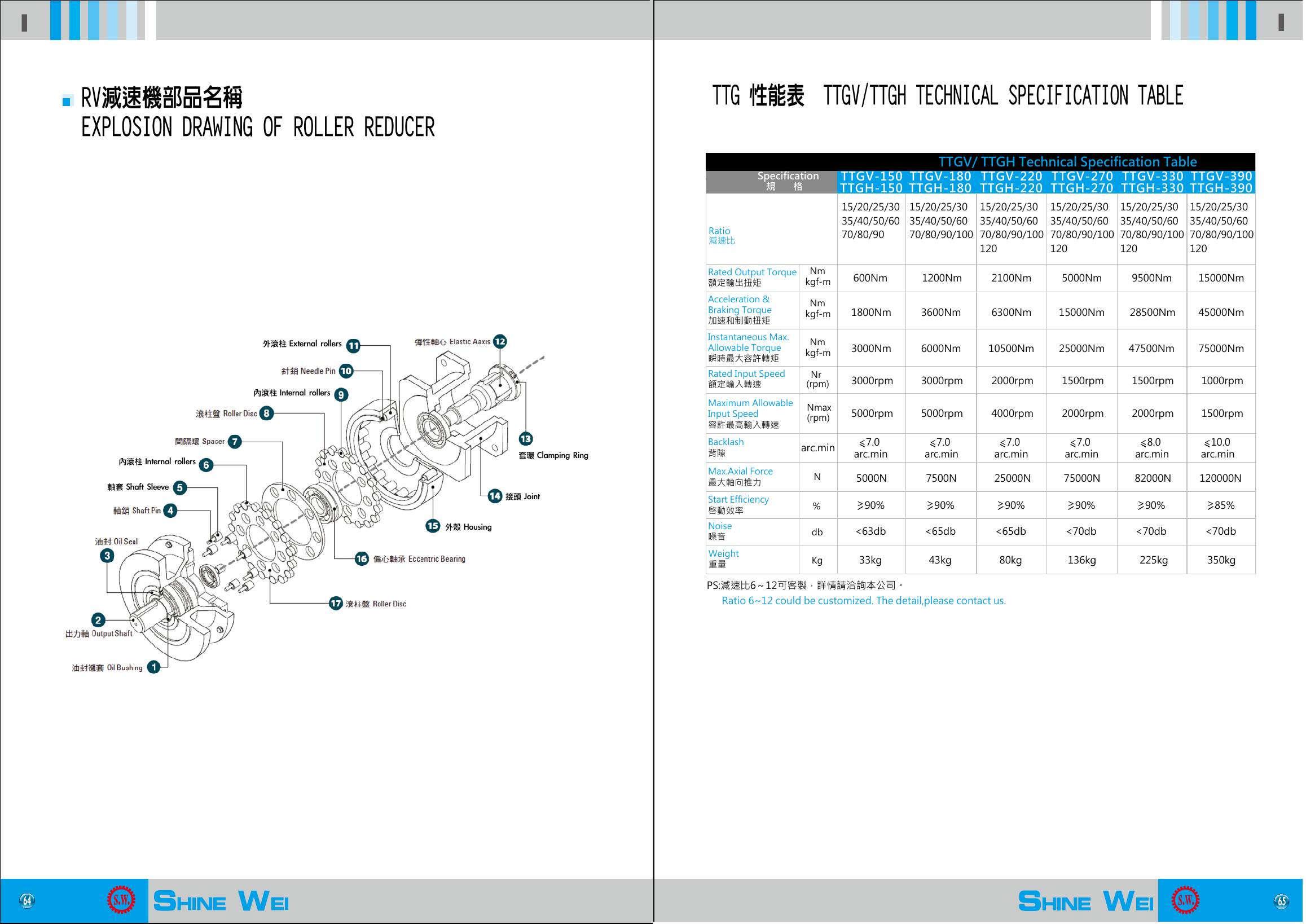

部品名稱與性能表
查看文字規格資料與官方來源
部品名稱與性能表
資料來源：TTGV／TTGH 官方型錄第 2 頁。規格數值請以原始 PDF 為準。

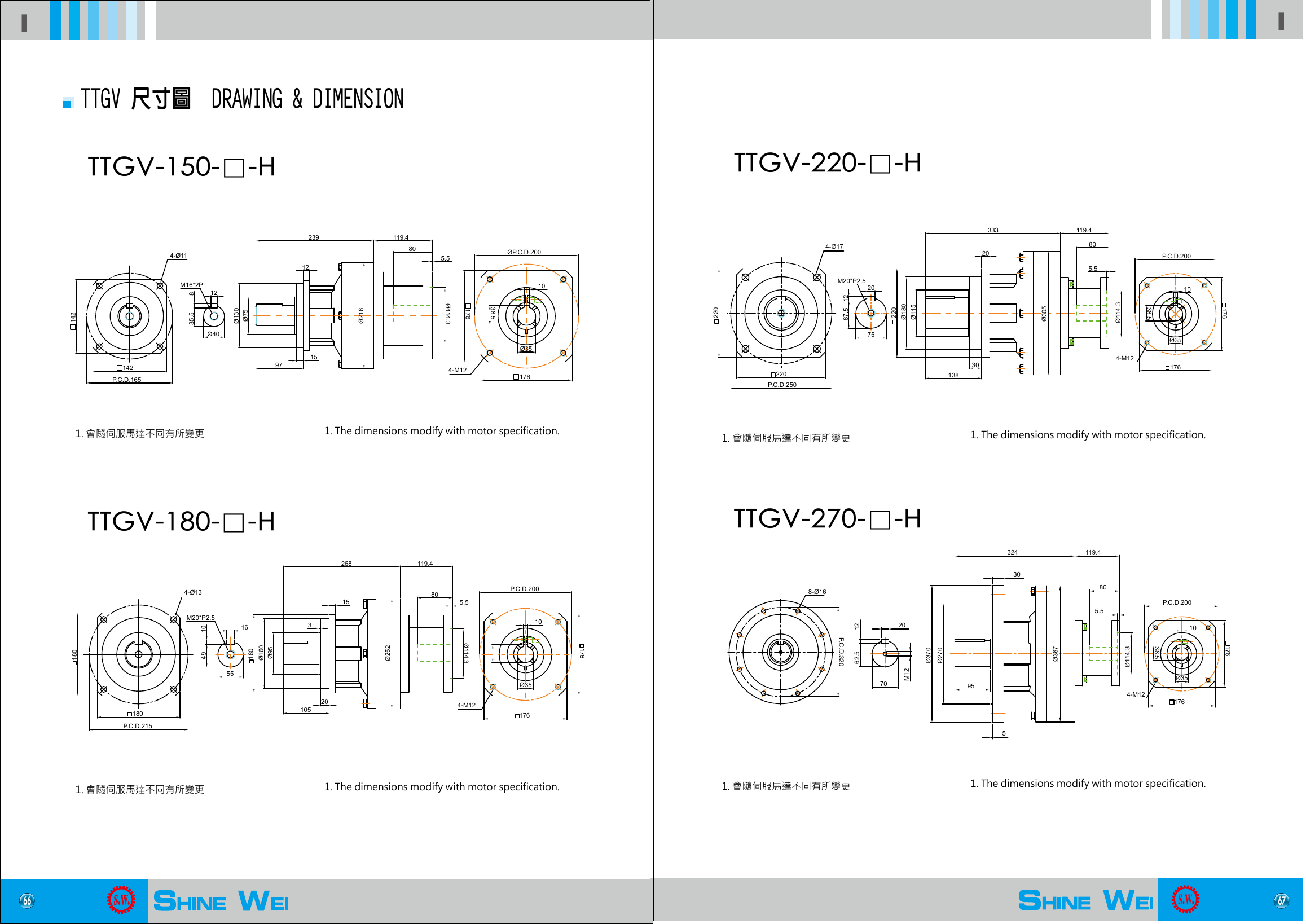

TTGV 外型尺寸 150H–270H
查看文字規格資料與官方來源
TTGV 外型尺寸 150H–270H
資料來源：TTGV／TTGH 官方型錄第 3 頁。規格數值請以原始 PDF 為準。

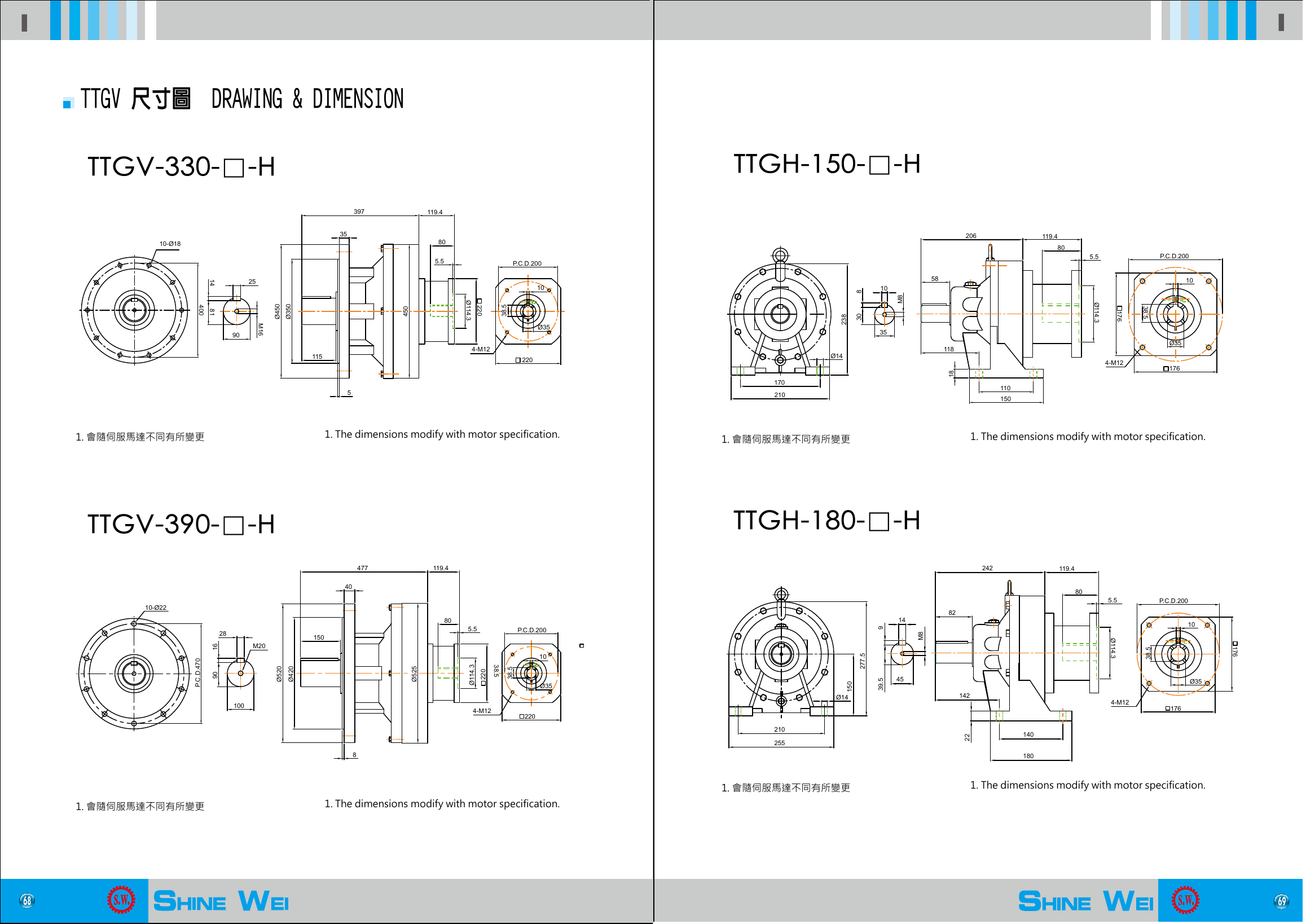

TTGV 外型尺寸 330H–390H／TTGH 150H–180H
查看文字規格資料與官方來源
TTGV 外型尺寸 330H–390H／TTGH 150H–180H
資料來源：TTGV／TTGH 官方型錄第 4 頁。規格數值請以原始 PDF 為準。

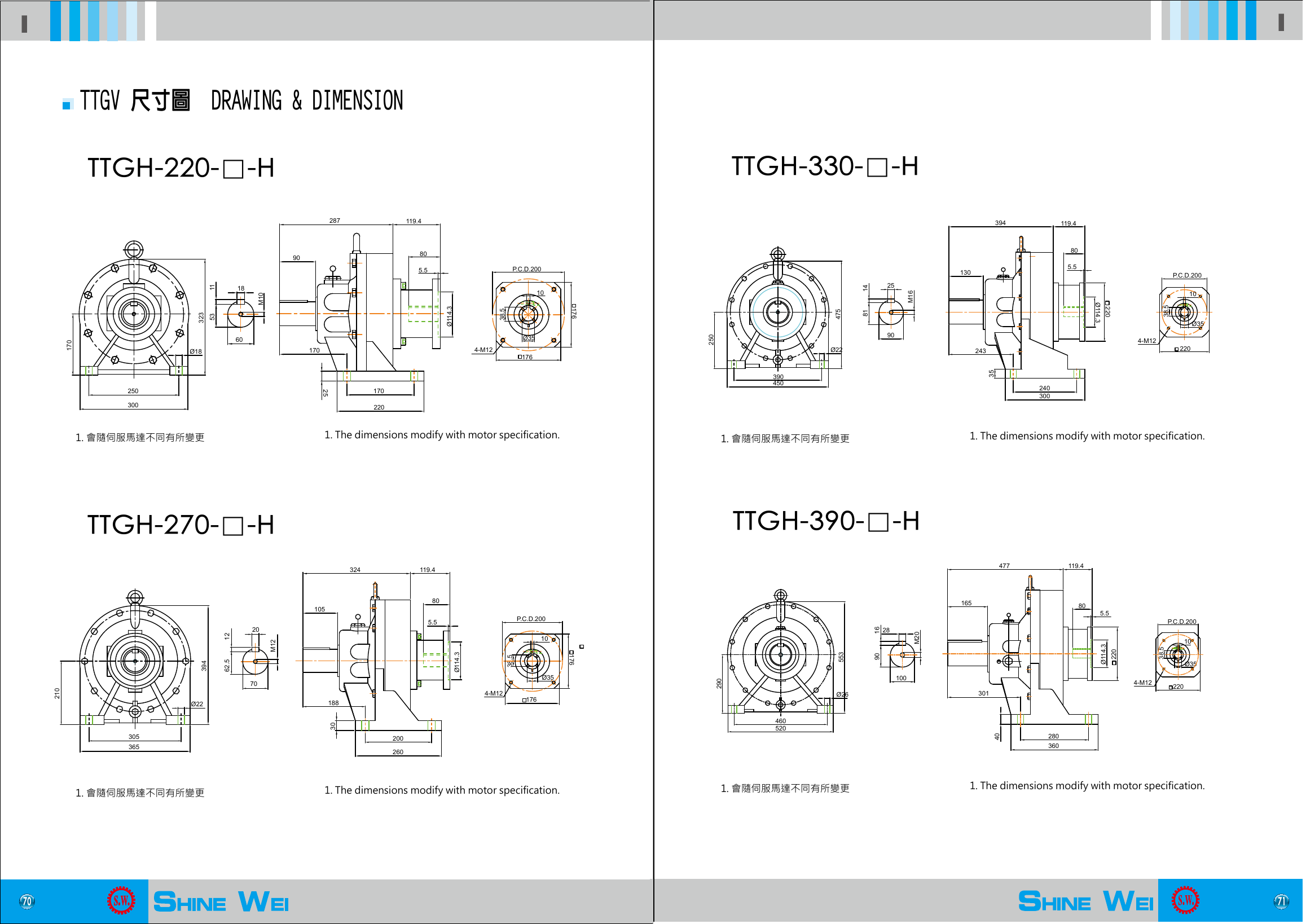

TTGH 外型尺寸 220H–390H
查看文字規格資料與官方來源
TTGH 外型尺寸 220H–390H
資料來源：TTGV／TTGH 官方型錄第 5 頁。規格數值請以原始 PDF 為準。
薄型 低背隙滾柱減速機 TTGH／TTGV 系列正式型錄文字規格
開啟正式型錄原頁：I347 系列概覽 ・ I348 訂購說明 ・ I349 分解圖 ・ I350 技術規格表 ・ I351 TTGV 150–180H 尺寸 ・ I352 TTGV 220–270H 尺寸 ・ I353 TTGV 330–390H 尺寸 ・ I354 TTGH 150–180H 尺寸 ・ I355 TTGH 220–270H 尺寸 ・ I356 TTGH 330–390H 尺寸
查看可搜尋文字規格（16 筆）
I348 與 I350 逐項目視核對；減速比 6～12 可訂製。尺寸圖保留官方原頁供放大查閱，未以圖面推算或自行補值。
技術規格
| 型號 | 減速比 | 額定輸出扭矩 (Nm) | 加速和制動扭矩 (Nm) | 瞬時最大容許轉矩 (Nm) | 額定輸入轉速 (rpm) | 容許最高輸入轉速 (rpm) | 背隙 (arc.min) | 最大軸向推力 (N) | 啟動效率 | 噪音 (db) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 150 | 15、20、25、30、35、40、50、60、70、80、90 | 600 | 1800 | 3000 | 3000 | 5000 | ≤7.0 | 5000 | ≥90% | <63 | 33 |
| 180 | 15、20、25、30、35、40、50、60、70、80、90、100 | 1200 | 3600 | 6000 | 3000 | 5000 | ≤7.0 | 7500 | ≥90% | <65 | 43 |
| 220 | 15、20、25、30、35、40、50、60、70、80、90、100、120 | 2100 | 6300 | 10500 | 2000 | 4000 | ≤7.0 | 25000 | ≥90% | <65 | 80 |
| 270 | 15、20、25、30、35、40、50、60、70、80、90、100、120 | 5000 | 15000 | 25000 | 1500 | 2000 | ≤7.0 | 75000 | ≥90% | <70 | 136 |
| 330 | 15、20、25、30、35、40、50、60、70、80、90、100、120 | 9500 | 28500 | 47500 | 1500 | 2000 | ≤8.0 | 82000 | ≥90% | <70 | 225 |
| 390 | 15、20、25、30、35、40、50、60、70、80、90、100、120 | 15000 | 45000 | 75000 | 1000 | 1500 | ≤10.0 | 120000 | ≥85% | <70 | 350 |
訂購代號：產品型式與機型
| 產品型式 | 機型 |
|---|---|
| TTGV／TTGH | 150 |
| TTGV／TTGH | 180 |
| TTGV／TTGH | 220 |
| TTGV／TTGH | 270 |
| TTGV／TTGH | 330 |
| TTGV／TTGH | 390 |
訂購代號：安裝方向
| 項目 | 型錄值 |
|---|---|
| H | 水平安裝 |
| V | 出力軸向下安裝 |
| W | 出力軸向上安裝 |
| N | 任意方向安裝 |
