萬向單段蝸輪減速機 中空型-PHV

萬向單段蝸輪減速機 中空型-PHV

貨號: SW-16780 分類:

描述

萬向單段蝸輪減速機 中空型-PHV正式型錄文字規格

開啟新版正式型錄原頁：H216 PHV 新版正式型錄
查看可搜尋文字規格（9 筆）

H216 客戶新版正式型錄逐列目視核對；50 型中空出力有兩組尺寸，依型錄以斜線並列，未省略。

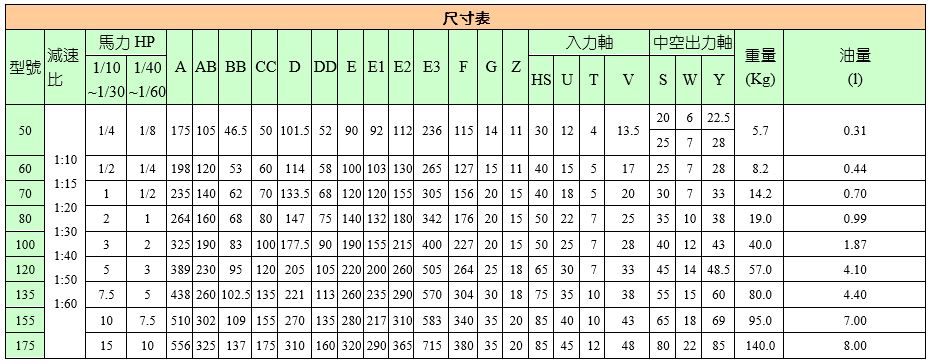

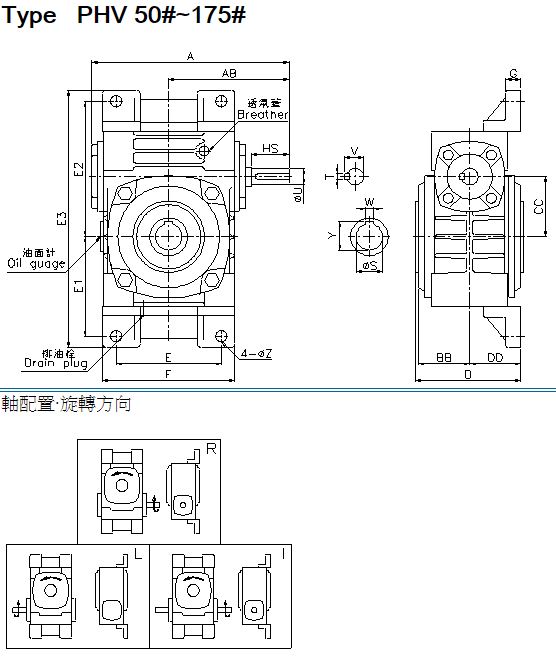

萬向單段蝸輪減速機 中空型-PHV 尺寸與中空出力規格（mm）

型號 減速比 A AB BB CC D DD E E1 E2 E3 F G Z 馬力 HP（1/10–1/30） 馬力 HP（1/40–1/60） 入力 HS 入力 U 入力 d 入力鍵 T×V×HK 中空出力 S 中空出力 W 中空出力 Y 重量 kg 油量 l
50 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 175 105 46.5 50 101.5 52 90 92 112 236 115 14 11 1/4 1/8 30 12 13.5 4×4×25 20／25 6／7 22.5／28 5.7 0.31
60 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 198 120 53 60 114 58 100 103 130 265 127 15 11 1/2 1/4 40 15 17 5×5×35 25 7 28 8.2 0.44
70 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 235 140 62 70 133.5 68 120 120 155 305 156 20 15 1 1/2 40 18 20 5×5×35 30 7 33 14.2 0.7
80 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 264 160 68 80 147 75 140 132 180 342 176 20 15 2 1 50 22 25 7×7×45 35 10 38 19 0.99
100 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 325 190 83 100 177.5 90 190 155 215 400 227 20 15 3 2 50 25 28 7×7×45 40 12 43 40 1.87
120 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 389 230 95 120 205 105 220 200 260 505 264 25 18 5 3 65 30 33 7×7×55 45 14 48.5 57 4.1
135 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 438 260 102.5 135 221 113 260 235 290 570 304 30 18 7.5 5 75 35 38 10×8×65 55 15 60 80 4.4
155 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 510 302 109 155 270 135 280 217 310 583 340 35 20 10 7.5 85 40 43 10×8×75 65 18 69 95 7
175 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 556 325 137 175 310 160 320 290 365 715 380 40 20 15 10 85 45 48 12×8×75 80 22 85 140 8
