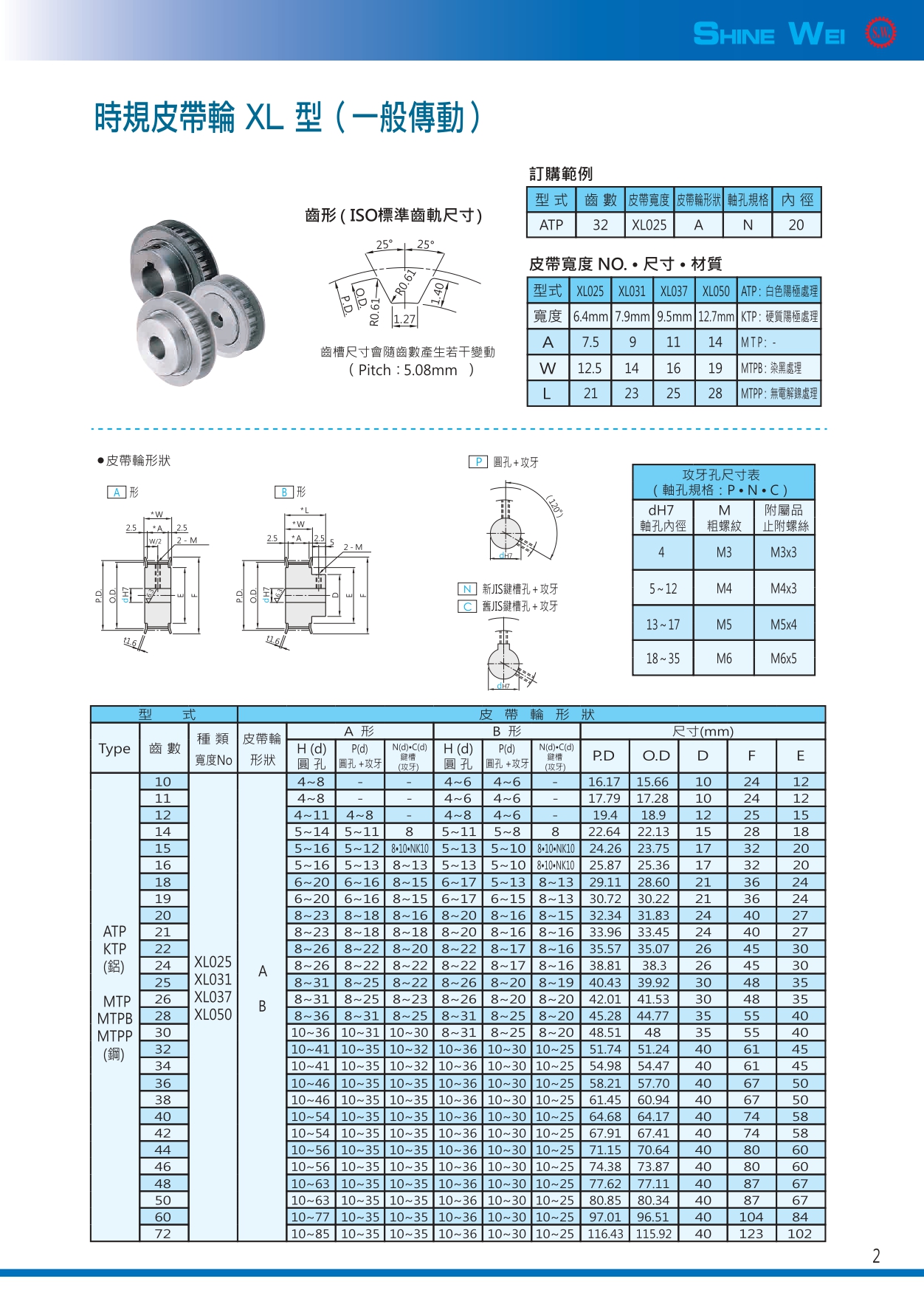

時規皮帶輪XL型-一般傳動

描述

查看可搜尋文字規格（28 筆）

客戶正式型錄第 2 頁逐列核對；數值、範圍與空白均依正式型錄原樣轉錄，未以公式推算或自行補值。

齒數	A 形 H(d) 圓孔	A 形 P(d) 圓孔＋攻牙	A 形 N(d)・C(d) 鍵槽（攻牙）	B 形 H(d) 圓孔	B 形 P(d) 圓孔＋攻牙	B 形 N(d)・C(d) 鍵槽（攻牙）	P.D	O.D	D	F	E
10	4~8	—	—	4~6	4~6	—	16.17	15.66	10	24	12
11	4~8	—	—	4~6	4~6	—	17.79	17.28	10	24	12
12	4~11	4~8	—	4~8	4~6	—	19.4	18.9	12	25	15
14	5~14	5~11	00	5~11	5~8	—	22.64	22.13	15	28	18
15	5~16	5~12	8•10•NK10	5~13	5~10	8•10•NK10	24.26	23.75	17	32	20
16	5~16	5~13	8~13	5~13	5~10	8•10•NK10	25.87	25.36	17	32	20
18	6~20	6~16	8~15	6~17	5~13	8~13	29.11	28.60	21	36	24
19	6~20	6~16	8~15	6~17	6~15	8~13	30.72	30.22	21	36	24
20	8~23	8~18	8~16	8~20	8~16	8~15	32.34	31.83	24	40	27
21	8~23	8~18	8~18	8~20	8~16	8~16	33.96	33.45	24	40	27
22	8~26	8~22	8~20	8~22	8~17	8~16	35.57	35.07	26	45	30
24	8~26	8~22	8~22	8~22	8~17	8~16	38.81	38.3	26	45	30
25	8~31	8~25	8~22	8~26	8~20	8~19	40.43	39.92	30	48	35
26	8~31	8~25	8~23	8~26	8~20	8~20	42.01	41.53	30	48	35
28	8~36	8~31	8~25	8~31	8~25	8~20	45.28	44.77	35	55	40
30	10~36	10~31	10~30	8~31	8~25	8~20	48.51	48	35	55	40
32	10~41	10~35	10~32	10~36	10~30	10~25	51.74	51.24	40	61	45
34	10~41	10~35	10~32	10~36	10~30	10~25	54.98	54.47	40	61	45
36	10~46	10~35	10~35	10~36	10~30	10~25	58.21	57.70	40	67	50
38	10~46	10~35	10~35	10~36	10~30	10~25	61.45	60.94	40	67	50
40	10~54	10~35	10~35	10~36	10~30	10~25	64.68	64.17	40	74	58
42	10~54	10~35	10~35	10~36	10~30	10~25	67.91	67.41	40	74	58
44	10~56	10~35	10~35	10~36	10~30	10~25	71.15	70.64	40	80	60
46	10~56	10~35	10~35	10~36	10~30	10~25	74.38	73.87	40	80	60
48	10~63	10~35	10~35	10~36	10~30	10~25	77.62	77.11	40	87	67
50	10~63	10~35	10~35	10~36	10~30	10~25	80.85	80.34	40	87	67
60	10~77	10~35	10~35	10~36	10~30	10~25	97.01	96.51	40	104	84
72	10~85	10~35	10~35	10~36	10~30	10~25	116.43	115.92	40	123	102
