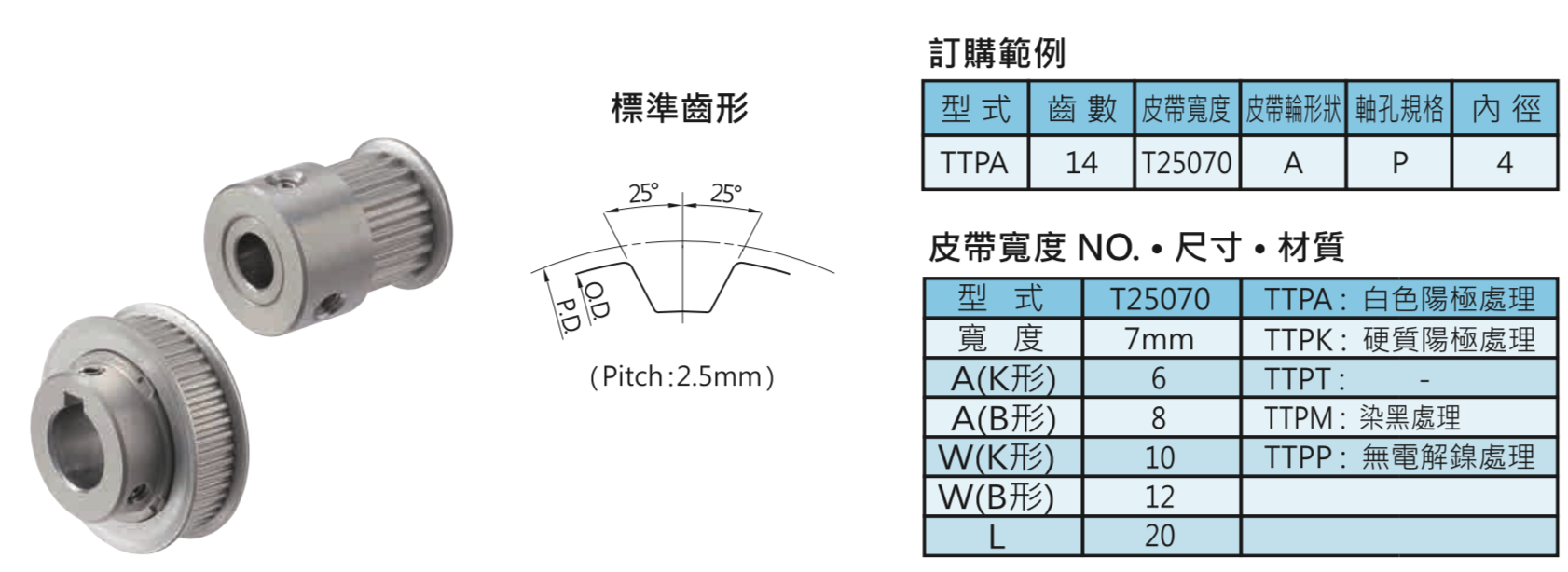

時規皮帶輪T2.5型-適合輕負荷運動

描述

查看可搜尋文字規格（20 筆）

客戶正式型錄第 15 頁逐列核對；數值、範圍與空白均依正式型錄原樣轉錄，未以公式推算或自行補值。

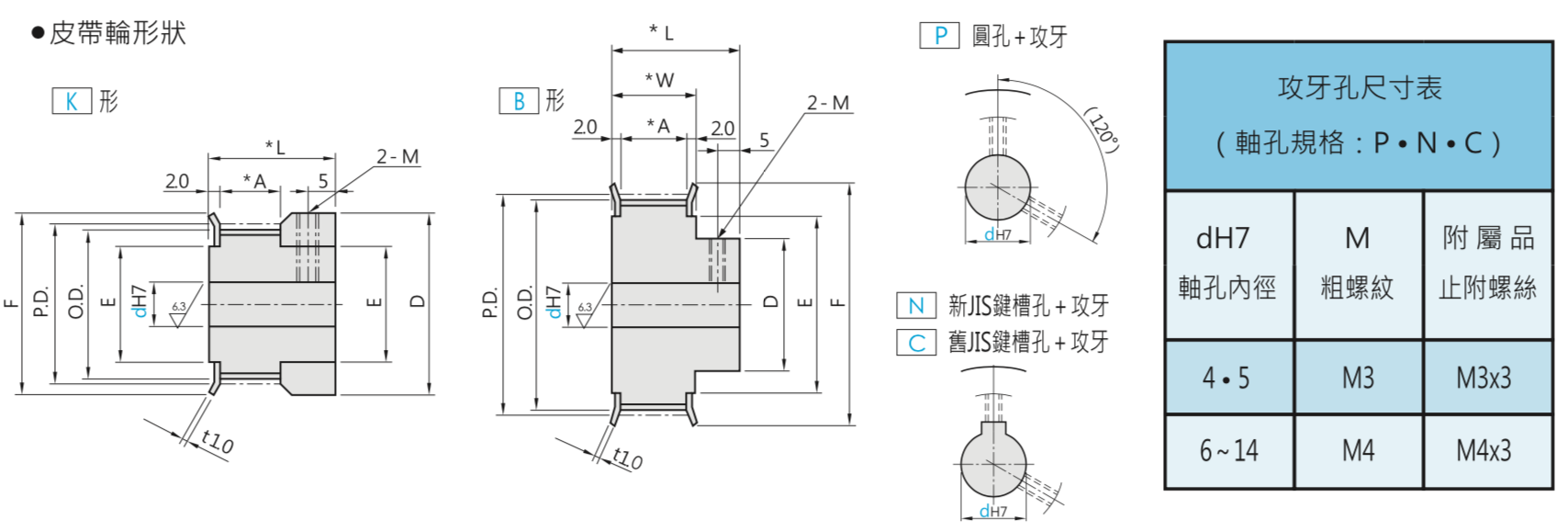

齒數	K・B 形 H(d) 圓孔	K・B 形 P(d) 圓孔＋攻牙	K・B 形 N(d)・C(d) 鍵槽（攻牙）	P.D	O.D	D	F	E
12	4.5	4.5	—	9.55	—	12	12	—
14	4.5	4.5	—	11.14	10.6	14	14	—
15	4.5	4.5	—	11.94	11.4	14	14	—
16	4.5	4.5	—	12.73	12.2	17	17	10
18	4.5	4.5	—	14.32	13.8	18	18	11
20	5•6•6.35	5•6•6.35	—	15.92	15.4	21	20	13
22	5•6•6.35	5•6•6.35	—	17.51	17	12	22	14
24	5•6•6.35	5•6•6.35	—	19.1	18.55	12	25	16
25	5•6•6.35	5•6•6.35	—	19.89	19.35	12	25	16
26	5•6•6.35	5•6•6.35	—	20.69	20.15	12	25	16
28	5•6•6.35	5•6•6.35	—	22.28	21.75	14	28	18
30	5•6•6.35	5•6•6.35	—	23.87	23.35	14	28	18
32	5•6•6.35•7•8	5•6•6.35•7•8	—	25.46	24.95	16	30	20
34	5・6・6.35・7・8	5・6・6.35・7・8	—	27.06	26.55	16	32	23
36	5•6•6.35•7•8	5•6•6.35•7•8	—	28.65	28.1	16	32	23
40	5•6•6.35•7•8	5•6•6.35•7•8	8	31.83	31.3	18	35	25
44	6•6.35•7~10	6•6.35•7~10	8•10•NK10	35.01	34.5	24	40	28
48	6•6.35•7~12	6•6.35•7~12	8•10•NK10•11•12	38.2	37.7	26	40	28
50	6•6.35•7~12	6•6.35•7~12	8•10•NK10•11•12	39.79	39.25	28	44	32
60	6•6.35•7~14	6•6.35•7~14	8•10•NK10•11•14	47.75	47.25	30	50	38
