時規皮帶輪S8M型-高扭矩傳動規格表

查看可搜尋文字規格（20 筆）

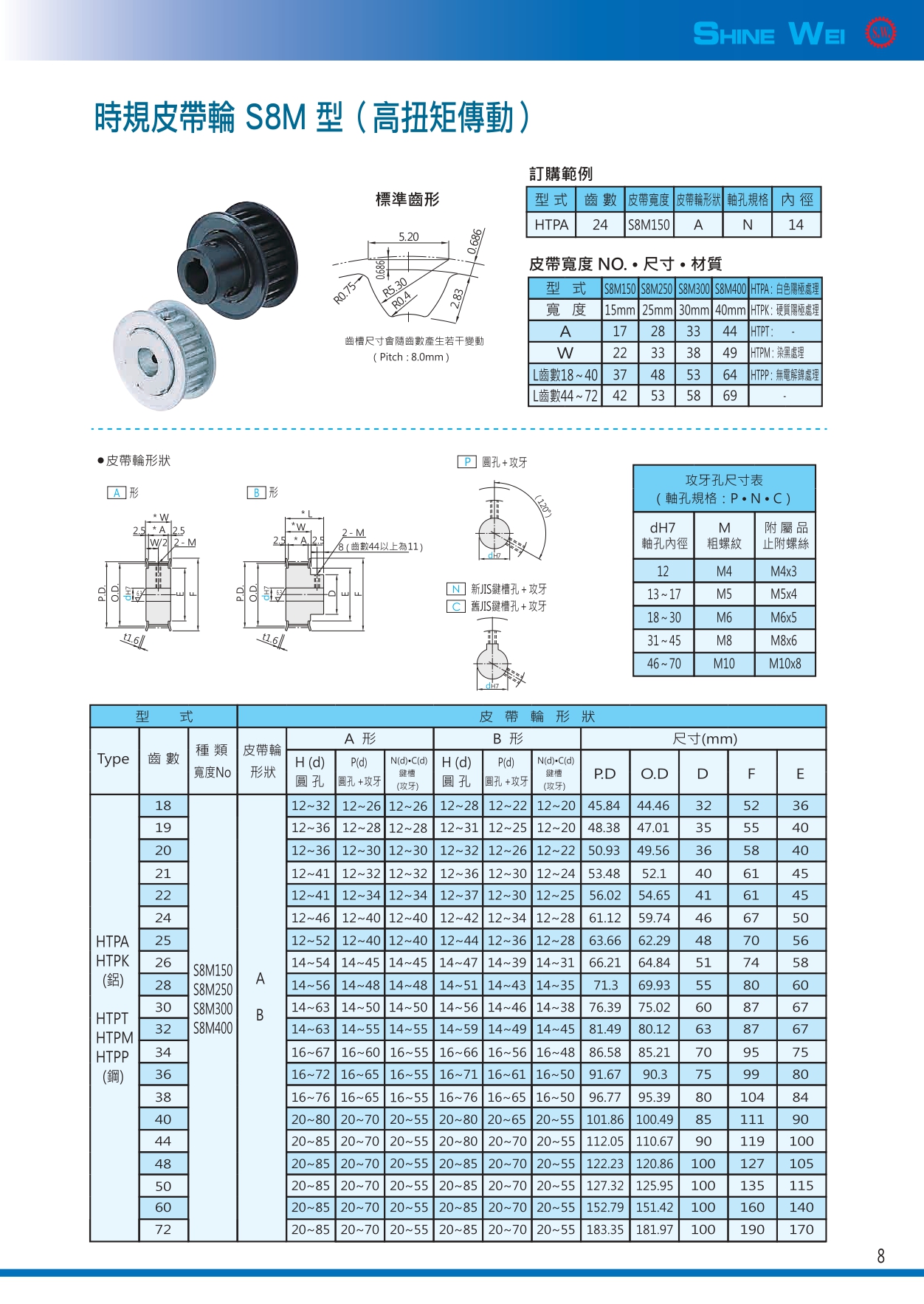

客戶正式型錄第 8 頁逐列核對；數值、範圍與空白均依正式型錄原樣轉錄，未以公式推算或自行補值。

齒數	A 形 H(d) 圓孔	A 形 P(d) 圓孔＋攻牙	A 形 N(d)・C(d) 鍵槽（攻牙）	B 形 H(d) 圓孔	B 形 P(d) 圓孔＋攻牙	B 形 N(d)・C(d) 鍵槽（攻牙）	P.D	O.D	D	F	E
18	12~32	12~26	12~26	12~28	12~22	12~20	45.84	44.46	32	52	36
19	12~36	12~28	12~28	12~31	12~25	12~20	48.38	47.01	35	55	40
20	12~36	12~30	12~30	12~32	12~26	12~22	50.93	49.56	36	58	40
21	12~41	12~32	12~32	12~36	12~30	12~24	53.48	52.1	40	61	45
22	12~41	12~34	12~34	12~37	12~30	12~25	56.02	54.65	41	61	45
24	12~46	12~40	12~40	12~42	12~34	12~28	61.12	59.74	46	67	50
25	12~52	12~40	12~40	12~44	12~36	12~28	63.66	62.29	48	70	56
26	14~54	14~45	14~45	14~47	14~39	14~31	66.21	64.84	51	74	58
28	14~56	14~48	14~48	14~51	14~43	14~35	71.3	69.93	55	80	60
30	14~63	14~50	14~50	14~56	14~46	14~38	76.39	75.02	60	87	67
32	14~63	14~55	14~55	14~59	14~49	14~45	81.49	80.12	63	87	67
34	16~67	16~60	16~55	16~66	16~56	16~48	86.58	85.21	70	95	75
36	16~72	16~65	16~55	16~71	16~61	16~50	91.67	90.3	75	99	80
38	16~76	16~65	16~55	16~76	16~65	16~50	96.77	95.39	80	104	84
40	20~80	20~70	20~55	20~80	20~65	20~55	101.86	100.49	85	111	90
44	20~85	20~70	20~55	20~80	20~70	20~55	112.05	110.67	90	119	100
48	20~85	20~70	20~55	20~85	20~70	20~55	122.23	120.86	100	127	105
50	20~85	20~70	20~55	20~85	20~70	20~55	127.32	125.95	100	135	115
60	20~85	20~70	20~55	20~85	20~70	20~55	152.79	151.42	100	160	140
72	20~85	20~70	20~55	20~85	20~70	20~55	183.35	181.97	100	190	170
