描述

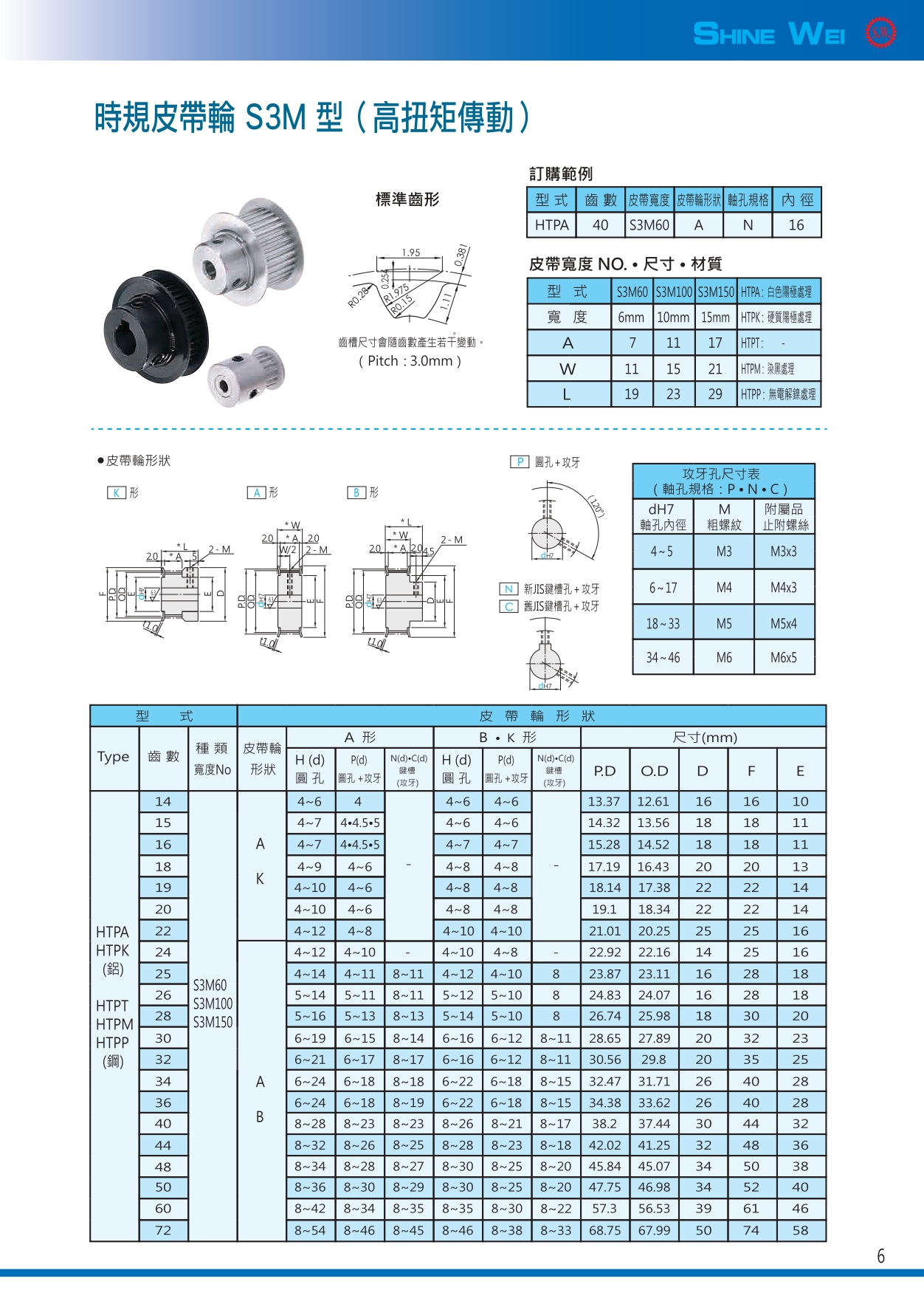

時規皮帶輪S3M型-高扭矩傳動規格

查看可搜尋文字規格（21 筆）

客戶正式型錄第 6 頁逐列核對；數值、範圍與空白均依正式型錄原樣轉錄，未以公式推算或自行補值。

齒數	A 形 H(d) 圓孔	A 形 P(d) 圓孔＋攻牙	A 形 N(d)・C(d) 鍵槽（攻牙）	B 形 H(d) 圓孔	B 形 P(d) 圓孔＋攻牙	B 形 N(d)・C(d) 鍵槽（攻牙）	P.D	O.D	D	F	E
14	4~6	4	—	4~6	4~6	—	13.37	12.61	16	16	10
15	4~7	4•4.5•5	—	4~6	4~6	—	14.32	13.56	18	18	11
16	4~7	4•4.5•5	—	4~7	4~7	—	15.28	14.52	18	18	11
18	4~9	4~6	—	4~8	4~8	—	17.19	16.43	20	20	13
19	4~10	4~6	—	4~8	4~8	—	18.14	17.38	22	22	14
20	4~10	4~6	—	4~8	4~8	—	19.1	18.34	22	22	14
22	4~12	4~8	—	4~10	4~10	—	21.01	20.25	25	25	16
24	4~12	4~10	—	4~10	4~8	—	22.92	22.16	14	25	16
25	4~14	4~11	8~11	4~12	4~10	—	23.87	23.11	16	28	18
26	5~14	5~11	8~11	5~12	5~10	—	24.83	24.07	16	28	18
28	5~16	5~13	8~13	5~14	5~10	—	26.74	25.98	18	30	20
30	6~19	6~15	8~14	6~16	6~12	8~11	28.65	27.89	20	32	23
32	6~21	6~17	8~17	6~16	6~12	8~11	30.56	29.8	20	35	25
34	6~24	6~18	8~18	6~22	6~18	8~15	32.47	31.71	26	40	28
36	6~24	6~18	8~19	6~22	6~18	8~15	34.38	33.62	26	40	28
40	8~28	8~23	8~23	8~26	8~21	8~17	38.2	37.44	30	44	32
44	8~32	8~26	8~25	8~28	8~23	8~18	42.02	41.25	32	48	36
48	8~34	8~28	8~27	8~30	8~25	8~20	45.84	45.07	34	50	38
50	8~36	8~30	8~29	8~30	8~25	8~20	47.75	46.98	34	52	40
60	8~42	8~34	8~35	8~35	8~30	8~22	57.3	56.53	39	61	46
72	8~54	8~46	8~45	8~46	8~38	8~33	68.75	67.99	50	74	58
