時規皮帶輪S14型 – 高扭矩傳動規格表
時規皮帶輪 S14M 型齒數與尺寸文字規格
查看可搜尋文字規格（11 筆）

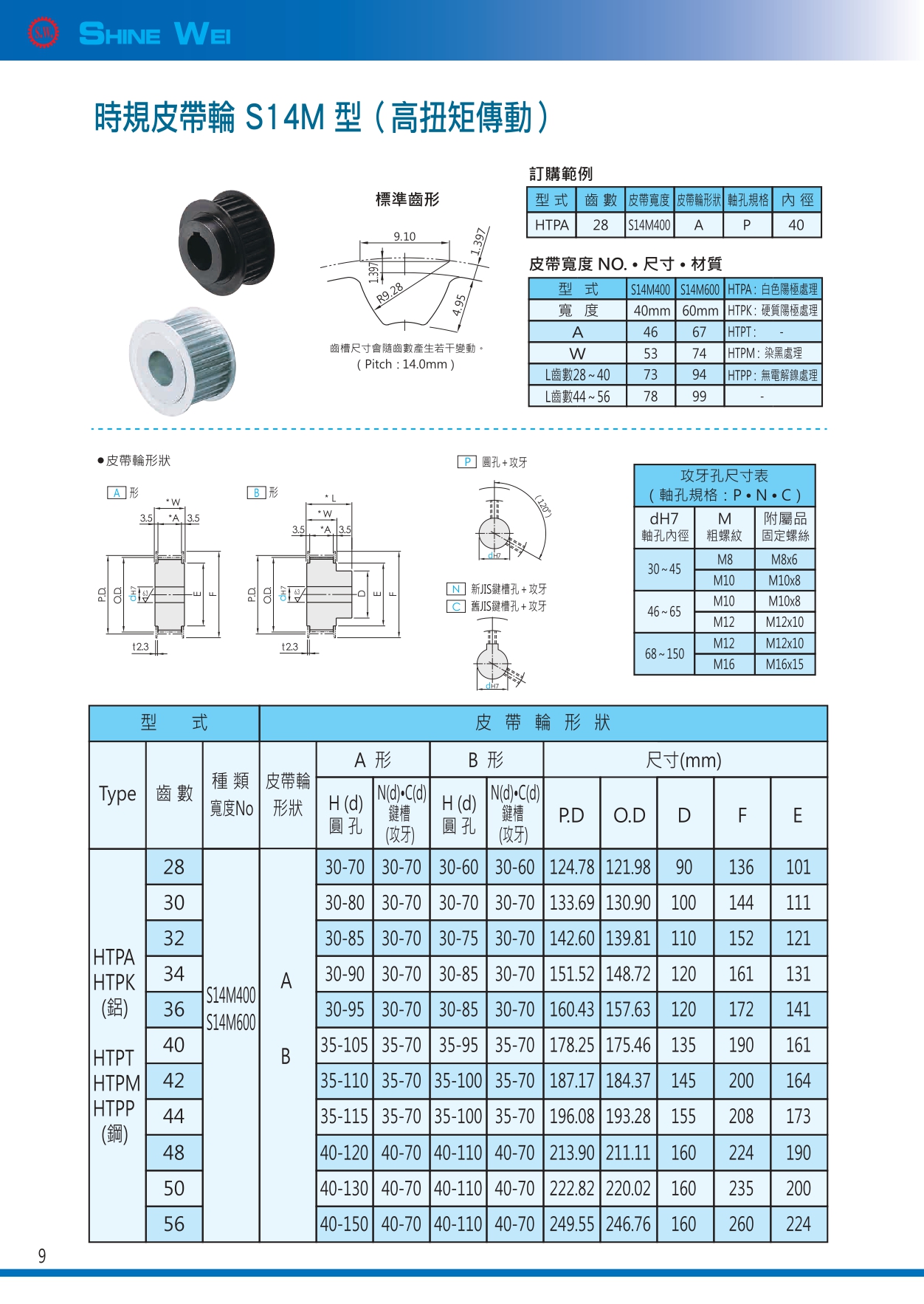

客戶正式型錄第 9 頁逐列核對；數值、範圍與空白均依正式型錄原樣轉錄，未以公式推算或自行補值。
| 齒數 | A 形 H(d) 圓孔 | A 形 N(d)・C(d) 鍵槽（攻牙） | B 形 H(d) 圓孔 | B 形 N(d)・C(d) 鍵槽（攻牙） | P.D | O.D | D | F | E |
|---|---|---|---|---|---|---|---|---|---|
| 28 | 30-70 | 30-70 | 30-60 | 30-60 | 124.78 | 121.98 | 90 | 136 | 101 |
| 30 | 30-80 | 30-70 | 30-70 | 30-70 | 133.69 | 130.90 | 100 | 144 | 111 |
| 32 | 30-85 | 30-70 | 30-75 | 30-70 | 142.60 | 139.81 | 110 | 152 | 121 |
| 34 | 30-90 | 30-70 | 30-85 | 30-70 | 151.52 | 148.72 | 120 | 161 | 131 |
| 36 | 30-95 | 30-70 | 30-85 | 30-70 | 160.43 | 157.63 | 120 | 172 | 141 |
| 40 | 35-105 | 35-70 | 35-95 | 35-70 | 178.25 | 175.46 | 135 | 190 | 161 |
| 42 | 35-110 | 35-70 | 35-100 | 35-70 | 187.17 | 184.37 | 145 | 200 | 164 |
| 44 | 35-115 | 35-70 | 35-100 | 35-70 | 196.08 | 193.28 | 155 | 208 | 173 |
| 48 | 40-120 | 40-70 | 40-110 | 40-70 | 213.90 | 211.11 | 160 | 224 | 190 |
| 50 | 40-130 | 40-70 | 40-110 | 40-70 | 222.82 | 220.02 | 160 | 235 | 200 |
| 56 | 40-150 | 40-70 | 40-110 | 40-70 | 249.55 | 246.76 | 160 | 260 | 224 |
