時規皮帶輪P8M型-高扭矩傳動

時規皮帶輪P8M型-高扭矩傳動

時規皮帶輪及時規皮帶技術手冊

貨號: SW-19202 分類:

描述

時規皮帶輪P8M-高扭矩傳動

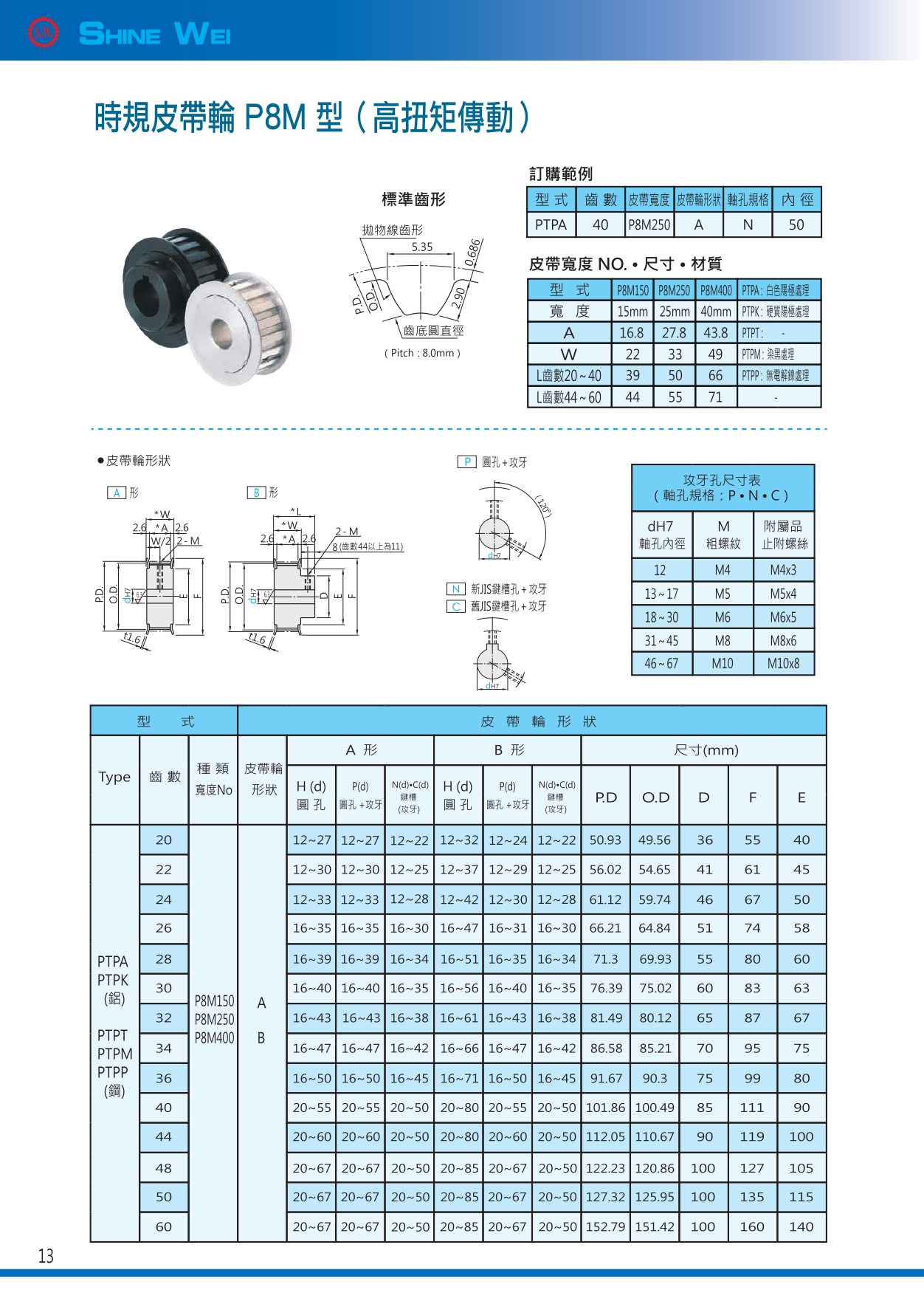

13(p8m

時規皮帶輪 P8M 型齒數與尺寸文字規格

查看可搜尋文字規格（14 筆）

客戶正式型錄第 13 頁逐列核對；數值、範圍與空白均依正式型錄原樣轉錄，未以公式推算或自行補值。

齒數 A 形 H(d) 圓孔 A 形 P(d) 圓孔＋攻牙 A 形 N(d)・C(d) 鍵槽（攻牙） B 形 H(d) 圓孔 B 形 P(d) 圓孔＋攻牙 B 形 N(d)・C(d) 鍵槽（攻牙） P.D O.D D F E
20 12~27 12~27 12~22 12~32 12~24 12~22 50.93 49.56 36 55 40
22 12~30 12~30 12~25 12~37 12~29 12~25 56.02 54.65 41 61 45
24 12~33 12~33 12~28 12~42 12~30 12~28 61.12 59.74 46 67 50
26 16~35 16~35 16~30 16~47 16~31 16~30 66.21 64.84 51 74 58
28 16~39 16~39 16~34 16~51 16~35 16~34 71.3 69.93 55 80 60
30 16~40 16~40 16~35 16~56 16~40 16~35 76.39 75.02 60 83 63
32 16~43 16~43 16~38 16~61 16~43 16~38 81.49 80.12 65 87 67
34 16~47 16~47 16~42 16~66 16~47 16~42 86.58 85.21 70 95 75
36 16~50 16~50 16~45 16~71 16~50 16~45 91.67 90.3 75 99 80
40 20~55 20~55 20~50 20~80 20~55 20~50 101.86 100.49 85 111 90
44 20~60 20~60 20~50 20~80 20~60 20~50 112.05 110.67 90 119 100
48 20~67 20~67 20~50 20~85 20~67 20~50 122.23 120.86 100 127 105
50 20~67 20~67 20~50 20~85 20~67 20~50 127.32 125.95 100 135 115
60 20~67 20~67 20~50 20~85 20~67 20~50 152.79 151.42 100 160 140
