時規皮帶輪8YU型-高度精密型

時規皮帶輪8YU型-高度精密型

時規皮帶輪及時規皮帶技術手冊

貨號: SW-19167 分類:

描述

時規皮帶輪8YU型 高精度定位規格

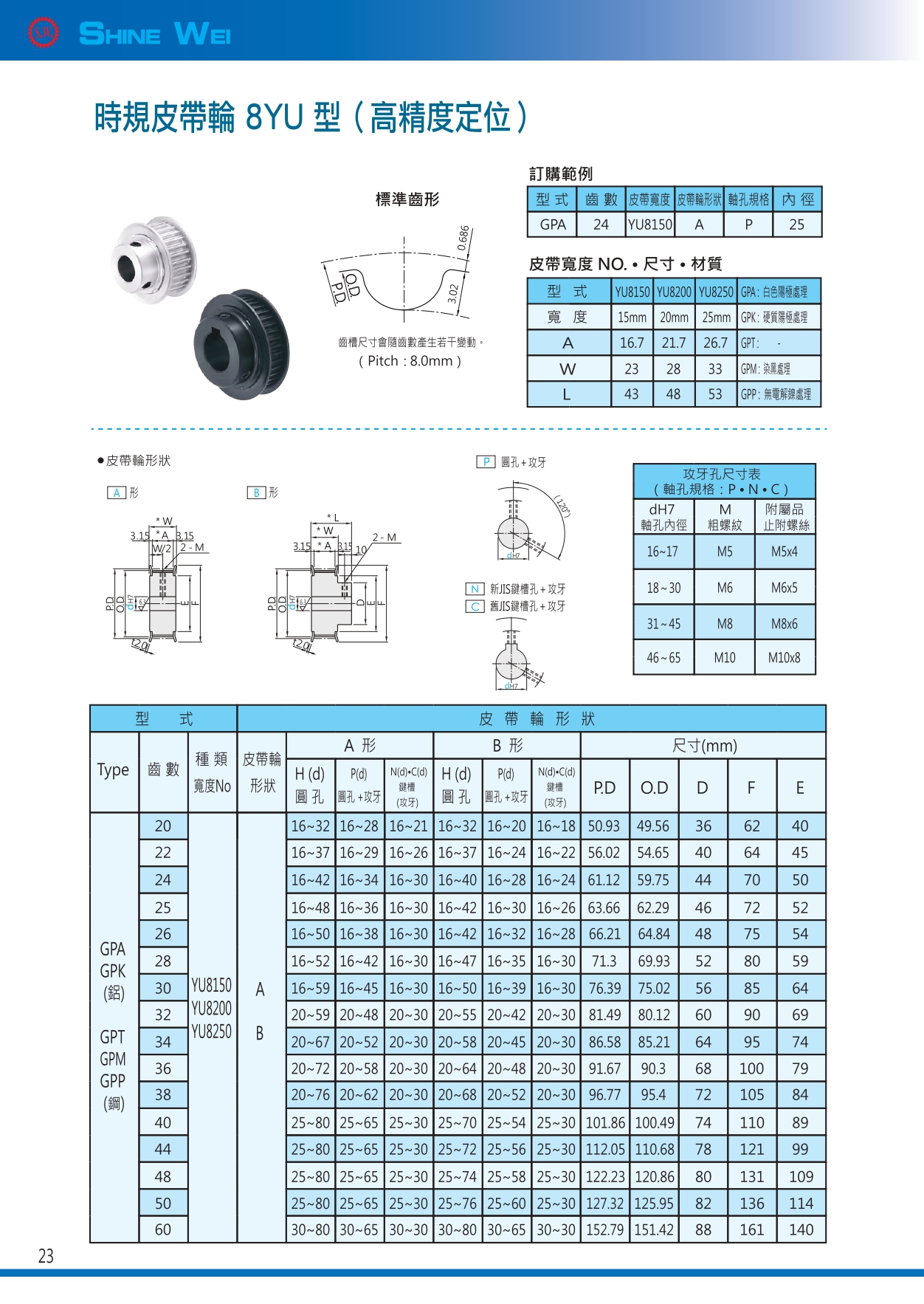

23(8yu



時規皮帶輪 8YU 型齒數與尺寸文字規格

查看可搜尋文字規格（16 筆）

客戶正式型錄第 23 頁逐列核對；數值、範圍與空白均依正式型錄原樣轉錄，未以公式推算或自行補值。

齒數 A 形 H(d) 圓孔 A 形 P(d) 圓孔＋攻牙 A 形 N(d)・C(d) 鍵槽（攻牙） B 形 H(d) 圓孔 B 形 P(d) 圓孔＋攻牙 B 形 N(d)・C(d) 鍵槽（攻牙） P.D O.D D F E
20 16~32 16~28 16~21 16~32 16~20 16~18 50.93 49.56 36 62 40
22 16~37 16~29 16~26 16~37 16~24 16~22 56.02 54.65 40 64 45
24 16~42 16~34 16~30 16~40 16~28 16~24 61.12 59.75 44 70 50
25 16~48 16~36 16~30 16~42 16~30 16~26 63.66 62.29 46 72 52
26 16~50 16~38 16~30 16~42 16~32 16~28 66.21 64.84 48 75 54
28 16~52 16~42 16~30 16~47 16~35 16~30 71.3 69.93 52 80 59
30 16~59 16~45 16~30 16~50 16~39 16~30 76.39 75.02 56 85 64
32 20~59 20~48 20~30 20~55 20~42 20~30 81.49 80.12 60 90 69
34 20~67 20~52 20~30 20~58 20~45 20~30 86.58 85.21 64 95 74
36 20~72 20~58 20~30 20~64 20~48 20~30 91.67 90.3 68 100 79
38 20~76 20~62 20~30 20~68 20~52 20~30 96.77 95.4 72 105 84
40 25~80 25~65 25~30 25~70 25~54 25~30 101.86 100.49 74 110 89
44 25~80 25~65 25~30 25~72 25~56 25~30 112.05 110.68 78 121 66
48 25~80 25~65 25~30 25~74 25~58 25~30 122.23 120.86 80 131 109
50 25~80 25~65 25~30 25~76 25~60 25~30 127.32 125.95 82 136 114
60 30~80 30~65 30~30 30~80 30~65 30~30 152.79 151.42 88 161 140
