描述
時規皮帶輪3GT型（高精度定位規格）
時規皮帶輪 3GT 型齒數與尺寸文字規格
查看可搜尋文字規格（17 筆）

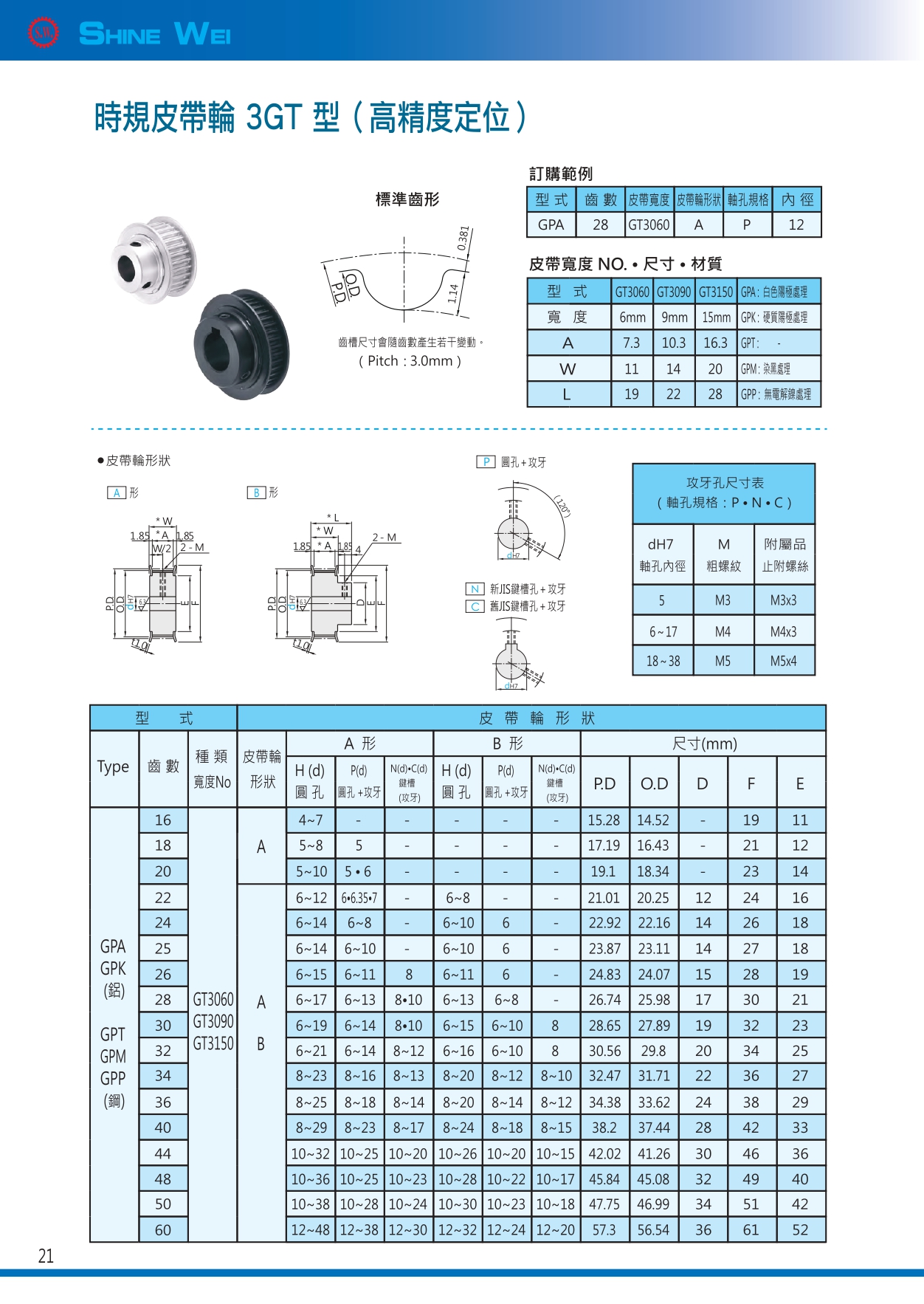

客戶正式型錄第 21 頁逐列核對；數值、範圍與空白均依正式型錄原樣轉錄，未以公式推算或自行補值。
| 齒數 | A 形 H(d) 圓孔 | A 形 P(d) 圓孔＋攻牙 | A 形 N(d)・C(d) 鍵槽（攻牙） | B 形 H(d) 圓孔 | B 形 P(d) 圓孔＋攻牙 | B 形 N(d)・C(d) 鍵槽（攻牙） | P.D | O.D | D | F | E |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 4~7 | — | — | — | — | — | 15.28 | 14.52 | — | 19 | 11 |
| 18 | 5~8 | — | — | — | — | — | 17.19 | 16.43 | — | 21 | 12 |
| 20 | 5~10 | 5.6 | — | — | — | — | 19.1 | 18.34 | — | 23 | 14 |
| 22 | 6~12 | 6•6.35•7 | — | 6~8 | — | — | 21.01 | 20.25 | 12 | 24 | 16 |
| 24 | 6~14 | 6~8 | — | 6~10 | 9 | — | 22.92 | 22.16 | 14 | 26 | 18 |
| 25 | 6~14 | 6~10 | — | 6~10 | 9 | — | 23.87 | 23.11 | 14 | 27 | 18 |
| 26 | 6~15 | 6~11 | — | 6~11 | — | — | 24.83 | 24.07 | 15 | 28 | 19 |
| 28 | 6~17 | 6~13 | 8.10 | 6~13 | 6~8 | — | 26.74 | 25.98 | 17 | 30 | 21 |
| 30 | 6~19 | 6~14 | 8.10 | 6~15 | 6~10 | 8 | 28.65 | 27.89 | 19 | 32 | 23 |
| 32 | 6~21 | 6~14 | 8~12 | 6~16 | 6~10 | 8 | 30.56 | 29.8 | 20 | 34 | 25 |
| 34 | 8~23 | 8~16 | 8~13 | 8~20 | 8~12 | 8~10 | 32.47 | 31.71 | 22 | 36 | 27 |
| 36 | 8~25 | 8~18 | 8~14 | 8~20 | 8~14 | 8~12 | 34.38 | 33.62 | 24 | 38 | 29 |
| 40 | 8~29 | 8~23 | 8~17 | 8~24 | 8~18 | 8~15 | 38.2 | 37.44 | 28 | 42 | 33 |
| 44 | 10~32 | 10~25 | 10~20 | 10~26 | 10~20 | 10~15 | 42.02 | 41.26 | 30 | 46 | 36 |
| 48 | 10~36 | 10~25 | 10~23 | 10~28 | 10~22 | 10~17 | 45.84 | 45.08 | 32 | 49 | 40 |
| 50 | 10~38 | 10~28 | 10~24 | 10~30 | 10~23 | 10~18 | 47.75 | 46.99 | 34 | 51 | 42 |
| 60 | 12~48 | 12~38 | 12~30 | 12~32 | 12~24 | 12~20 | 57.3 | 56.54 | 36 | 61 | 52 |
