名稱：電磁剎車馬達
說明：
．以電源控制剎車動作
．具保持力、適用於垂直升降
．次數：１０次／Min
．馬力：６Ｗ～９０Ｗ

分類: AC小型減速馬達

描述

電磁剎車馬達規格表

電磁剎車電動機尺寸圖-1 電磁剎車電動機尺寸圖-2

電磁剎車電動機規格表電磁剎車電動機構造與結線圖

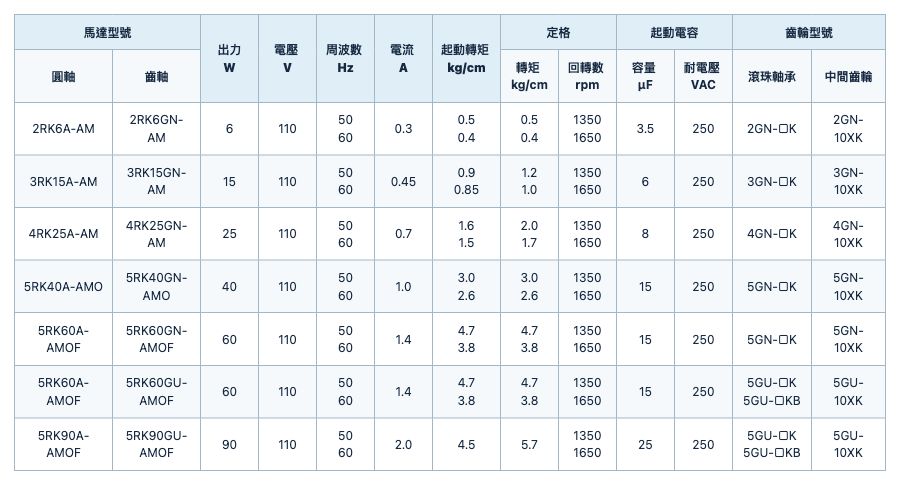

單相110V

馬達型號		出力 W	電壓 V	周波數 Hz	電流 A	起動轉矩 kg/cm	定格		起動電容		齒輪型號
圓軸	齒軸	出力 W	電壓 V	周波數 Hz	電流 A	起動轉矩 kg/cm	轉矩 kg/cm	回轉數 rpm	容量 μF	耐電壓 VAC	滾珠軸承	中間齒輪
2RK6A-AM	2RK6GN-AM	6	110	50 60	0.3	0.5 0.4	0.5 0.4	1350 1650	3.5	250	2GN-□K	2GN-10XK
3RK15A-AM	3RK15GN-AM	15	110	50 60	0.45	0.9 0.85	1.2 1.0	1350 1650	6	250	3GN-□K	3GN-10XK
4RK25A-AM	4RK25GN-AM	25	110	50 60	0.7	1.6 1.5	2.0 1.7	1350 1650	8	250	4GN-□K	4GN-10XK
5RK40A-AMO	5RK40GN-AMO	40	110	50 60	1.0	3.0 2.6	3.0 2.6	1350 1650	15	250	5GN-□K	5GN-10XK
5RK60A-AMOF	5RK60GN-AMOF	60	110	50 60	1.4	4.7 3.8	4.7 3.8	1350 1650	15	250	5GN-□K	5GN-10XK
5RK60A-AMOF	5RK60GU-AMOF	60	110	50 60	1.4	4.7 3.8	4.7 3.8	1350 1650	15	250	5GU-□K 5GU-□KB	5GU-10XK
5RK90A-AMOF	5RK90GU-AMOF	90	110	50 60	2.0	4.5	5.7	1350 1650	25	250	5GU-□K 5GU-□KB	5GU-10XK

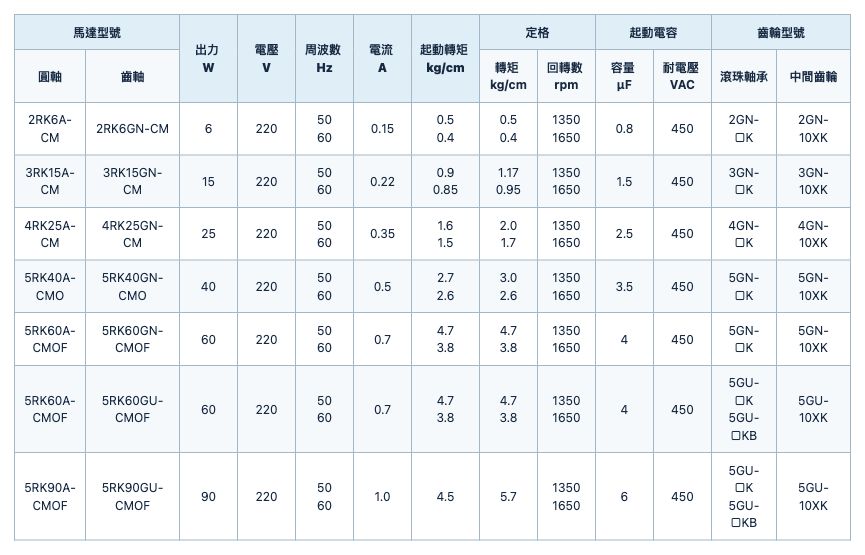

單相220V

馬達型號		出力 W	電壓 V	周波數 Hz	電流 A	起動轉矩 kg/cm	定格		起動電容		齒輪型號
圓軸	齒軸	出力 W	電壓 V	周波數 Hz	電流 A	起動轉矩 kg/cm	轉矩 kg/cm	回轉數 rpm	容量 μF	耐電壓 VAC	滾珠軸承	中間齒輪
2RK6A-CM	2RK6GN-CM	6	220	50 60	0.15	0.5 0.4	0.5 0.4	1350 1650	0.8	450	2GN-□K	2GN-10XK
3RK15A-CM	3RK15GN-CM	15	220	50 60	0.22	0.9 0.85	1.17 0.95	1350 1650	1.5	450	3GN-□K	3GN-10XK
4RK25A-CM	4RK25GN-CM	25	220	50 60	0.35	1.6 1.5	2.0 1.7	1350 1650	2.5	450	4GN-□K	4GN-10XK
5RK40A-CMO	5RK40GN-CMO	40	220	50 60	0.5	2.7 2.6	3.0 2.6	1350 1650	3.5	450	5GN-□K	5GN-10XK
5RK60A-CMOF	5RK60GN-CMOF	60	220	50 60	0.7	4.7 3.8	4.7 3.8	1350 1650	4	450	5GN-□K	5GN-10XK
5RK60A-CMOF	5RK60GU-CMOF	60	220	50 60	0.7	4.7 3.8	4.7 3.8	1350 1650	4	450	5GU-□K 5GU-□KB	5GU-10XK
5RK90A-CMOF	5RK90GU-CMOF	90	220	50 60	1.0	4.5	5.7	1350 1650	6	450	5GU-□K 5GU-□KB	5GU-10XK

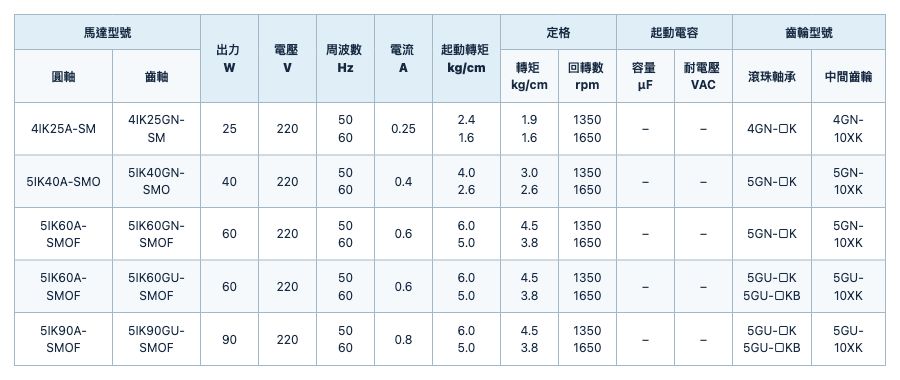

三相220V

馬達型號		出力 W	電壓 V	周波數 Hz	電流 A	起動轉矩 kg/cm	定格		起動電容		齒輪型號
圓軸	齒軸	出力 W	電壓 V	周波數 Hz	電流 A	起動轉矩 kg/cm	轉矩 kg/cm	回轉數 rpm	容量 μF	耐電壓 VAC	滾珠軸承	中間齒輪
4IK25A-SM	4IK25GN-SM	25	220	50 60	0.25	2.4 1.6	1.9 1.6	1350 1650	–	–	4GN-□K	4GN-10XK
5IK40A-SMO	5IK40GN-SMO	40	220	50 60	0.4	4.0 2.6	3.0 2.6	1350 1650	–	–	5GN-□K	5GN-10XK
5IK60A-SMOF	5IK60GN-SMOF	60	220	50 60	0.6	6.0 5.0	4.5 3.8	1350 1650	–	–	5GN-□K	5GN-10XK
5IK60A-SMOF	5IK60GU-SMOF	60	220	50 60	0.6	6.0 5.0	4.5 3.8	1350 1650	–	–	5GU-□K 5GU-□KB	5GU-10XK
5IK90A-SMOF	5IK90GU-SMOF	90	220	50 60	0.8	6.0 5.0	4.5 3.8	1350 1650	–	–	5GU-□K 5GU-□KB	5GU-10XK

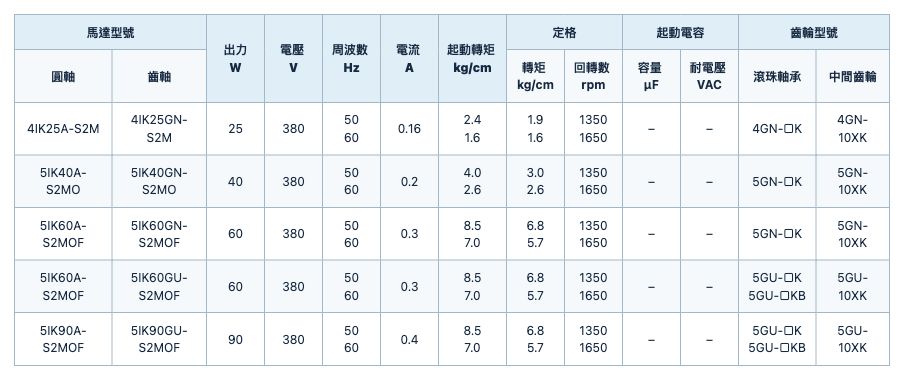

三相380V

馬達型號		出力 W	電壓 V	周波數 Hz	電流 A	起動轉矩 kg/cm	定格		起動電容		齒輪型號
圓軸	齒軸	出力 W	電壓 V	周波數 Hz	電流 A	起動轉矩 kg/cm	轉矩 kg/cm	回轉數 rpm	容量 μF	耐電壓 VAC	滾珠軸承	中間齒輪
4IK25A-S2M	4IK25GN-S2M	25	380	50 60	0.16	2.4 1.6	1.9 1.6	1350 1650	–	–	4GN-□K	4GN-10XK
5IK40A-S2MO	5IK40GN-S2MO	40	380	50 60	0.2	4.0 2.6	3.0 2.6	1350 1650	–	–	5GN-□K	5GN-10XK
5IK60A-S2MOF	5IK60GN-S2MOF	60	380	50 60	0.3	8.5 7.0	6.8 5.7	1350 1650	–	–	5GN-□K	5GN-10XK
5IK60A-S2MOF	5IK60GU-S2MOF	60	380	50 60	0.3	8.5 7.0	6.8 5.7	1350 1650	–	–	5GU-□K 5GU-□KB	5GU-10XK
5IK90A-S2MOF	5IK90GU-S2MOF	90	380	50 60	0.4	8.5 7.0	6.8 5.7	1350 1650	–	–	5GU-□K 5GU-□KB	5GU-10XK

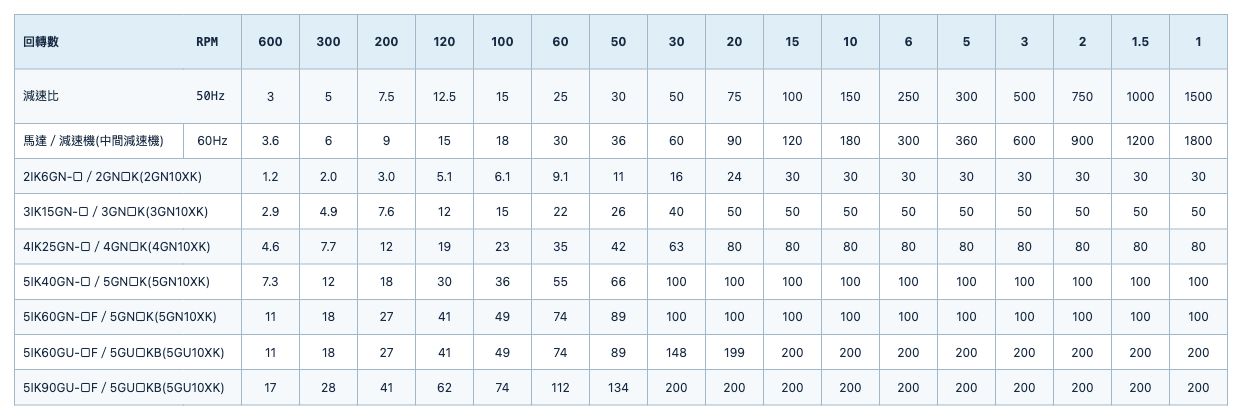

和減速機／中間減速機結合時的容許轉矩

回轉數 RPM		600	300	200	120	100	60	50	30	20	15	10	6	5	3	2	1.5	1
減速比 50Hz		3	5	7.5	12.5	15	25	30	50	75	100	150	250	300	500	750	1000	1500
馬達／減速機(中間減速機)	60Hz	3.6	6	9	15	18	30	36	60	90	120	180	300	360	600	900	1200	1800
2IK6GN-□／2GN□K(2GN10XK)		1.2	2.0	3.0	5.1	6.1	9.1	11	16	24	30	30	30	30	30	30	30	30
3IK15GN-□／3GN□K(3GN10XK)		2.9	4.9	7.6	12	15	22	26	40	50	50	50	50	50	50	50	50	50
4IK25GN-□／4GN□K(4GN10XK)		4.6	7.7	12	19	23	35	42	63	80	80	80	80	80	80	80	80	80
5IK40GN-□／5GN□K(5GN10XK)		7.3	12	18	30	36	55	66	100	100	100	100	100	100	100	100	100	100
5IK60GN-□F／5GN□K(5GN10XK)		11	18	27	41	49	74	89	100	100	100	100	100	100	100	100	100	100
5IK60GU-□F／5GU□KB(5GU10XK)		11	18	27	41	49	74	89	148	199	200	200	200	200	200	200	200	200
5IK90GU-□F／5GU□KB(5GU10XK)		17	28	41	62	74	112	134	200	200	200	200	200	200	200	200	200	200
