時規皮帶輪P14M型-高扭矩傳動

時規皮帶輪P14M型-高扭矩傳動

時規皮帶輪及時規皮帶技術手冊

貨號: SW-19115 分類:

描述

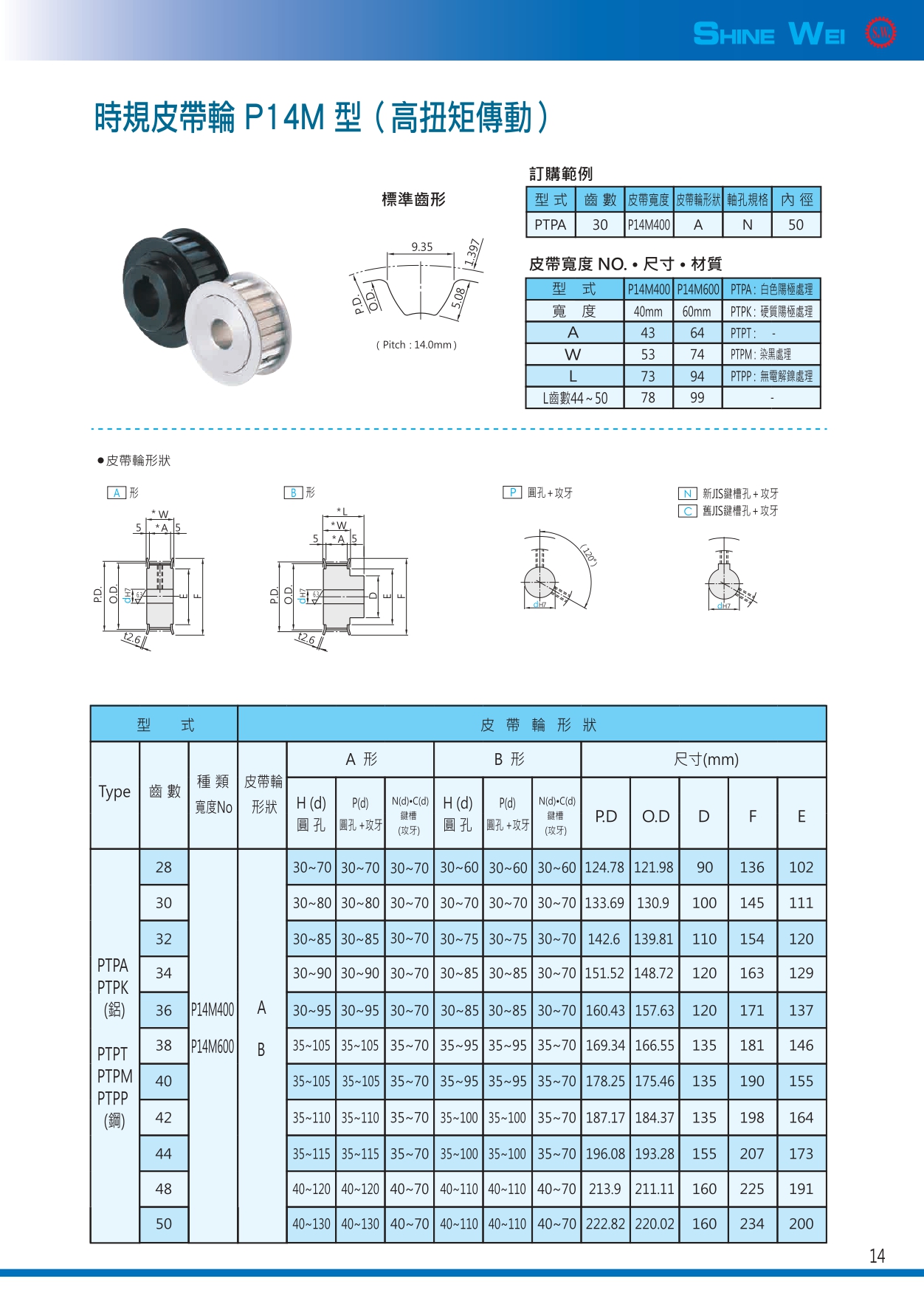

時規皮帶輪P14型 高扭矩傳動 規格表

14(p14m

時規皮帶輪 P14M 型齒數與尺寸文字規格

查看可搜尋文字規格（11 筆）

客戶正式型錄第 14 頁逐列核對；數值、範圍與空白均依正式型錄原樣轉錄，未以公式推算或自行補值。

齒數 A 形 H(d) 圓孔 A 形 P(d) 圓孔＋攻牙 A 形 N(d)・C(d) 鍵槽（攻牙） B 形 H(d) 圓孔 B 形 P(d) 圓孔＋攻牙 B 形 N(d)・C(d) 鍵槽（攻牙） P.D O.D D F E
28 30~70 30~70 30~70 30~60 30~60 30~60 124.78 121.98 90 136 102
30 30~80 30~80 30~70 30~70 30~70 30~70 133.69 130.9 100 145 111
32 30~85 30~85 30~70 30~75 30~75 30~70 142.6 139.81 110 154 120
34 30~90 30~90 30~70 30~85 30~85 30~70 151.52 148.72 120 163 129
36 30~95 30~95 30~70 30~85 30~85 30~70 160.43 157.63 120 171 137
38 35~105 35~105 35~70 35~95 35~95 35~70 169.34 166.55 135 181 146
40 35~105 35~105 35~70 35~95 35~95 35~70 178.25 175.46 135 190 155
42 35~110 35~110 35~70 35~100 35~100 35~70 187.17 184.37 135 198 164
44 35~115 35~115 35~70 35~100 35~100 35~70 196.08 193.28 155 207 173
48 40~120 40~120 40~70 40~110 40~110 40~70 213.9 211.11 160 225 191
50 40~130 40~130 40~70 40~110 40~110 40~70 222.82 220.02 160 234 200
