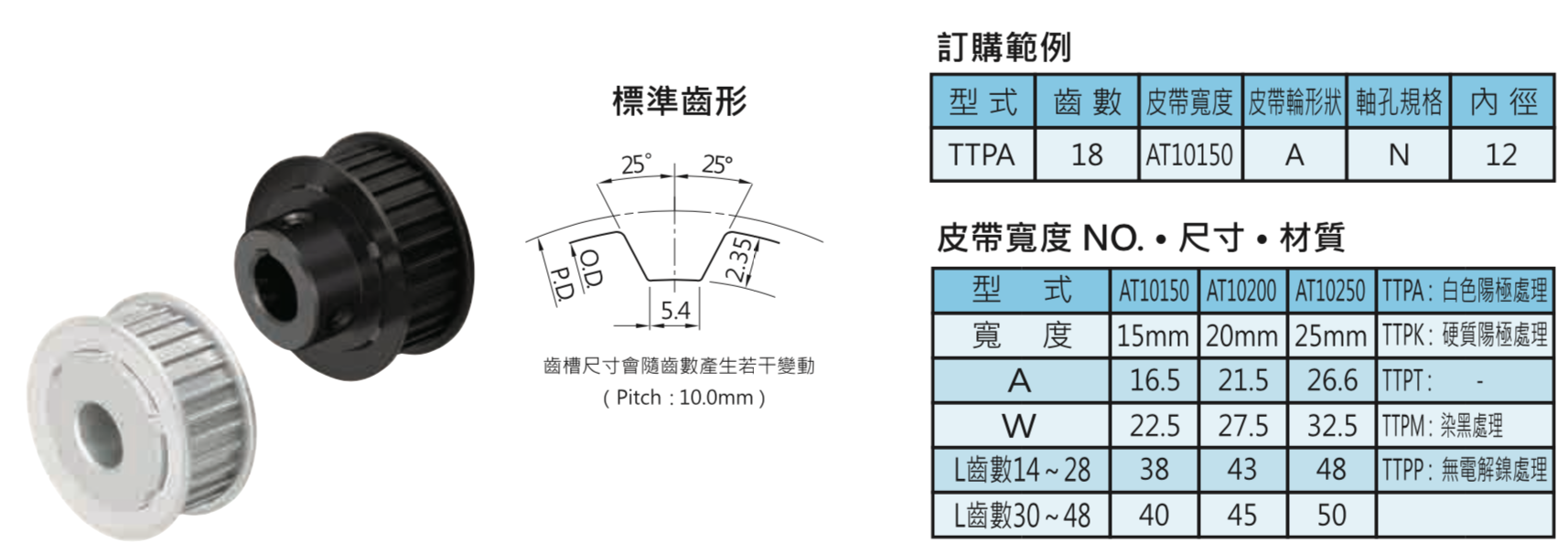

Name: 時規皮帶輪AT10型
SKU: SW-19148

描述

查看可搜尋文字規格（16 筆）

客戶正式型錄第 19 頁逐列核對；數值、範圍與空白均依正式型錄原樣轉錄，未以公式推算或自行補值。

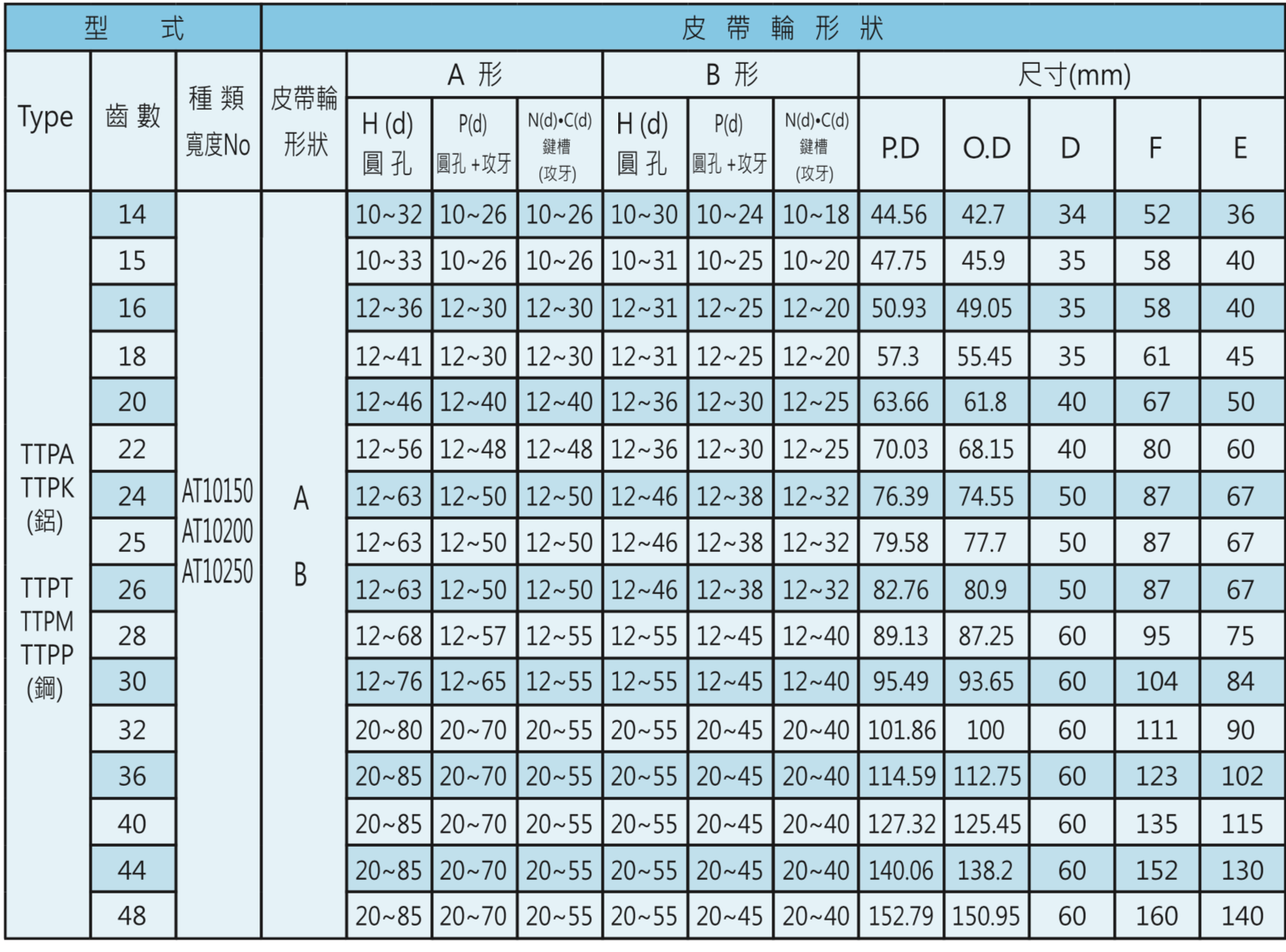

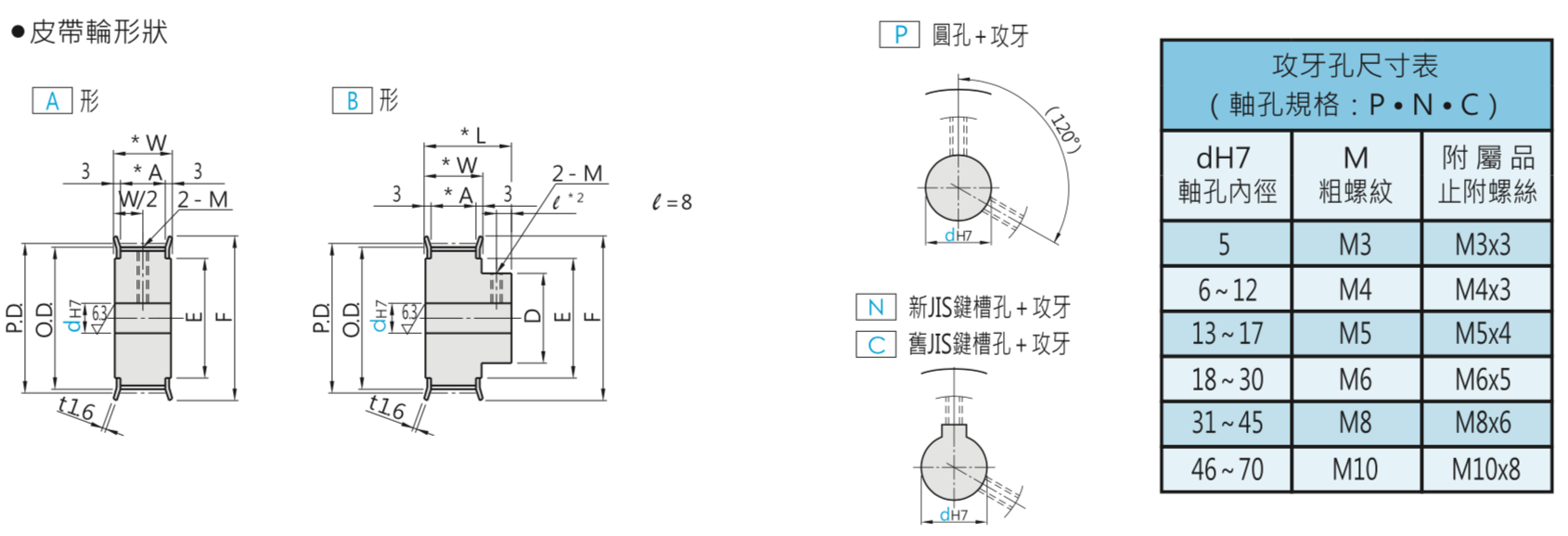

齒數	A 形 H(d) 圓孔	A 形 P(d) 圓孔＋攻牙	A 形 N(d)・C(d) 鍵槽（攻牙）	B 形 H(d) 圓孔	B 形 P(d) 圓孔＋攻牙	B 形 N(d)・C(d) 鍵槽（攻牙）	P.D	O.D	D	F	E
14	10~32	10~26	10~26	10~30	10~24	10~18	44.56	42.7	34	52	36
15	10~33	10~26	10~26	10~31	10~25	10~20	47.75	45.9	35	58	40
16	12~36	12~30	12~30	12~31	12~25	12~20	50.93	49.05	35	58	40
18	12~41	12~30	12~30	12~31	12~25	12~20	57.3	55.45	35	61	45
20	12~46	12~40	12~40	12~36	12~30	12~25	63.66	61.8	40	67	50
22	12~56	12~48	12~48	12~36	12~30	12~25	70.03	68.15	40	80	60
24	12~63	12~50	12~50	12~46	12~38	12~32	76.39	74.55	50	87	67
25	12~63	12~50	12~50	12~46	12~38	12~32	79.58	77.7	50	87	67
26	12~63	12~50	12~50	12~46	12~38	12~32	82.76	80.9	50	87	67
28	12~68	12~57	12~55	12~55	12~45	12~40	89.13	87.25	60	95	75
30	12~76	12~65	12~55	12~55	12~45	12~40	95.49	93.65	60	104	84
32	20~80	20~70	20~55	20~55	20~45	20~40	101.86	100	60	111	90
36	20~85	20~70	20~55	20~55	20~45	20~40	114.59	112.75	60	123	102
40	20~85	20~70	20~55	20~55	20~45	20~40	127.32	125.45	60	135	115
44	20~85	20~70	20~55	20~55	20~45	20~40	140.06	138.2	60	152	130
48	20~85	20~70	20~55	20~55	20~45	20~40	152.79	150.95	60	160	140
