  • 【詳細圖解】1分鐘就懂減速機的原理與常見類型

    減速機是一種機械裝置,其通過齒輪等裝置來降低動力的旋轉速度並輸出動力,可以獲得與減速比(齒數比或皮帶輪比)成比例的轉矩。
    減速機通過齒輪等裝置來降低動力端地轉速,增加轉矩。

    減速機通過齒輪等裝置來降低動力端地轉速,增加轉矩。

    減速機工作原理概述

    減速機是原動機(機械設備中的重要驅動部分)和工作機之間的獨立閉式傳動裝置,用來降低轉速和增大轉矩,以滿足工作需要。減速機結構緊湊,效率較高,傳遞運動準確可靠,使用維護方便,應用非常廣泛。 簡單了解其原理,可假設存在一種減速機,該減速機包括兩個齒輪,該兩個齒輪在輸入側具有15個齒而在輸出側具有30個齒。由於每個的齒數為1:2,因此輸入側的轉速(旋轉速度)在輸出側減半,並且獲得的扭矩加倍。在這種情況下,減速比為2。 減速機一般用於低轉速大扭矩的傳動設備,把電動機、內燃機或其它高速運轉的動力,通過減速機的輸入軸上的齒數少的齒輪,嚙合輸出軸上的大齒輪來達到減速的目的,普通的減速機也會有幾對相同原理齒輪,達到理想的減速效果,大小齒輪的齒數之比,就是傳動比。

    減速機的基本構造

    減速機主要由傳動零件(齒輪或蝸杆)、軸、軸承、箱體及其附件所組成。基本結構可分為三大部分:(1)齒輪、軸及軸承組合(2)箱體(3)減速機附屬零件。 齒輪、軸及軸承組合小齒輪與軸製成一體,稱齒輪軸,這種結構用於齒輪直徑與軸的直徑相關不大的情況下,如果軸的直徑為d,齒輪齒根圓的直徑為df,則當df-d≤6~7mm時,應採用這種結構。 而當df-d>6~7mm時,採用齒輪與軸分開為兩個零件的結構,如低速軸與大齒輪。此時齒輪與軸的周向固定平鍵聯接,軸上零件利用軸肩、軸套和軸承蓋作軸向固定。 箱體是減速機的重要組成部件,它是傳動零件的基座,通常具有足夠的強度和剛度。箱體通常用鑄鐵製造,對於重載或有衝擊載荷的減速機,也可以採用鑄鋼箱體,單件少量生產時也可用鋼板焊接而成。 減速機的附屬零件結構,則是為了保證減速機的正常運作,設計者除了對齒輪、軸、軸承組合和箱體的結構設計,給予足夠的重視外,還應考慮到為減速機潤滑油池注油、排油、檢查油面高度、加工及拆裝檢修時,箱蓋與箱座的精確定位、吊裝等輔助零件和部件的合理選擇和設計。
    二級斜齒圓柱齒輪減速機的結構示意圖。

    二級斜齒圓柱齒輪減速機的結構示意圖。

    常見減速機的類型

    行星減速機

    行星減速機

    減速機的應用領域

    減速機產品服務領域涉及食品輕工、電力機械、建築機械、冶金機械、水泥機械、環保機械、電子電器、築路機械、水利機械、化工機械、礦山機械、輸送機械、建材機械、橡膠機械、石油機械等傳統行業領域,新工業領域如電動車、機器人、航空太空,也需要更為精密減速機。
  • 行星減速機是什麼?種類、優點、選型與伺服馬達搭配

    行星減速機是由太陽齒輪、行星齒輪、內齒環與行星架組成的齒輪傳動裝置。多顆行星齒輪共同分擔負載,可在緊湊空間內完成降速、提高可用輸出轉矩,並改善馬達與負載的慣量匹配。實際選型仍須以各系列正式型錄為準。

    行星減速機的結構與工作原理

    太陽齒輪位於中心,行星齒輪繞著太陽齒輪運轉並與內齒環嚙合,行星架則連接多顆行星齒輪。固定、輸入與輸出元件的配置不同,會形成不同的減速比與旋轉方向;工業設備常見機種以馬達輸入、行星架輸出為主。

    行星減速機常見種類

    類型 適用情境 選型注意
    直線出力軸型 同軸、空間緊湊的一般伺服與步進傳動 核對框號、軸徑、徑向負載與總長
    直角型 設備需要九十度改變動力方向 核對入力方向、效率、安裝面與干涉空間
    法蘭輸出/中空型 高扭矩、齒條、旋轉平台或直接安裝負載 確認輸出支撐、傾覆力矩與設備接口
    低背隙/高剛性型 定位、重複精度與動態響應要求較高 同步核對背隙、扭轉剛性、慣量與週期

    行星減速機的優點與限制

    行星結構常見優點是體積緊湊、負載由多顆齒輪分擔,並可搭配不同減速比與輸出形式。限制則包括背隙、溫升、噪音、效率與容許負載會依系列、段數及使用條件改變,不能用單一數字代表所有型號。

    行星減速機選型七個步驟

    1. 整理負載、最高轉速、加減速時間與運動週期。
    2. 計算連續與峰值扭矩,並依應用保留適當安全係數。
    3. 用輸入轉速與目標輸出轉速估算減速比,再核對可用比數與段數。
    4. 確認容許背隙、扭轉剛性及負載慣量匹配。
    5. 核對輸出端的徑向/軸向負載及支撐方式。
    6. 比對馬達法蘭、軸徑、軸長、框號與設備空間。
    7. 依溫度、粉塵、清潔、潤滑與維護條件核對最新正式型錄。

    常見應用

    行星減速機常用於伺服定位平台、機械手臂、AGV/AMR、自動化設備、旋轉平台、工具機、包裝設備與半導體設備。相同用途仍可能需要不同背隙、剛性、輸出支撐與安裝方式。

    詢問選型時請準備的資料

    • 馬達品牌、完整型號、法蘭與輸出軸尺寸
    • 輸入轉速、目標輸出轉速與期望減速比
    • 連續與峰值負載、運轉週期及加減速時間
    • 定位精度、容許背隙、徑向/軸向負載
    • 安裝方向、可用空間及現場環境

    查看產品與型錄

    常見選型問題

    行星減速機與一般齒輪減速機差在哪裡?

    行星結構以多顆行星齒輪共同分擔負載,適合緊湊、高扭矩密度或精密傳動;仍需依尺寸、背隙、效率、負載與成本比較。

    行星減速機的減速比怎麼選?

    先以輸入轉速除以目標輸出轉速估算,再核對可用比數、段數、連續與峰值扭矩、最高輸入轉速及效率。

    行星減速機背隙越小越好嗎?

    不一定。背隙要符合定位需求,也需同時考慮扭轉剛性、負載、壽命、成本及安裝條件。

    行星減速機如何搭配伺服馬達?

    需核對馬達法蘭、軸徑、軸長、連續與峰值轉矩、最高轉速與慣量,再以正式配對資料確認轉接板與軸套。

    直線型與直角型行星減速機怎麼選?

    依設備動力方向與空間決定;直角型可改變傳動方向,但仍需核對效率、安裝干涉、輸出結構與容許負載。

    詢問行星減速機選型要提供哪些資料?

    建議提供馬達品牌型號、輸入與目標輸出轉速、連續與峰值負載、運轉週期、精度、安裝空間、軸或法蘭尺寸及使用環境。

    資料邊界:本文說明結構、用途與選型方法,不取代原廠型錄。減速比、扭矩、背隙、效率、尺寸與容許負載,請以產品頁最新正式型錄及已核對文字規格為準。

  • 認識減速機的種類與應用



    認識行星減速機的種類與應用



    何謂減速機

            減速機發展歷史在我國已有40年之久,各大領域都廣泛使用。所謂的減速機一種動力傳達的機構,把許多不同比數的大小齒輪裝在一個空間裡頭,藉著齒輪間互相的咬合而組成的一種傳動系統,只要在輸入端給予一個小的力量,經過幾個齒輪的傳動後,便可產生較大的力量去帶動一個大的負載。減速的方法很多(表1.1),最常用的是以齒輪來減速,因此減速機又稱為「齒輪箱」,齒輪箱顧名思義就是由齒輪的組合,本身並無動力,需用驅動元件來傳動它,驅動元件可以是馬達、蒸汽機、引擎、風力等。



    減速機種類

    傳動式

    機械式

    齒輪、蝸輪傳動

    游星齒輪、傘齒輪

    皮帶輪、鍊條

    圓柱、滾珠

    圓錐、圓盤



    壓力式

    電器式

    油壓、氣壓

    伺服馬達(行星減速機)、變頻器

    (表1.1)



    為何要使用行星減速機

    在工業中主要作用是減低轉速、增加轉矩,為了降低機械在使用過程中的速度,使用減速機的目的是增加扭力、改變轉向及改變速度。 減速同時能降低負載的慣量,慣量的減少為減速比的平方。





    減速機好處與選擇

    • 節約使用成本,如果直接由電機承擔所有工作量,很大可能會引起電機的損壞。如使用減速機,在過載巨大時減速時機先被損壞,而減速機損壞只需更換零件就能夠恢復正常使用,費用較低,若如電機損壞維修時間慢,費用也高。
    • 有效的保護電機的作用,運轉中減速機接受較大扭矩,過載時傳輸到電機只要過載量除以減速比的數值
    • 有效地降低轉動慣量,能夠及時的控制啟停、變速。經過減速機增大了扭矩等於是增大了輸入功率,能減小輸入電機所需的功率,普通情況下電機要遠遠比減速機貴,所以採用行星減速機增大扭力,從而節約採購成本。
    • 可以有效的節約能源,使用行星減速機讓電機滿足輸出扭矩電流減少很多。



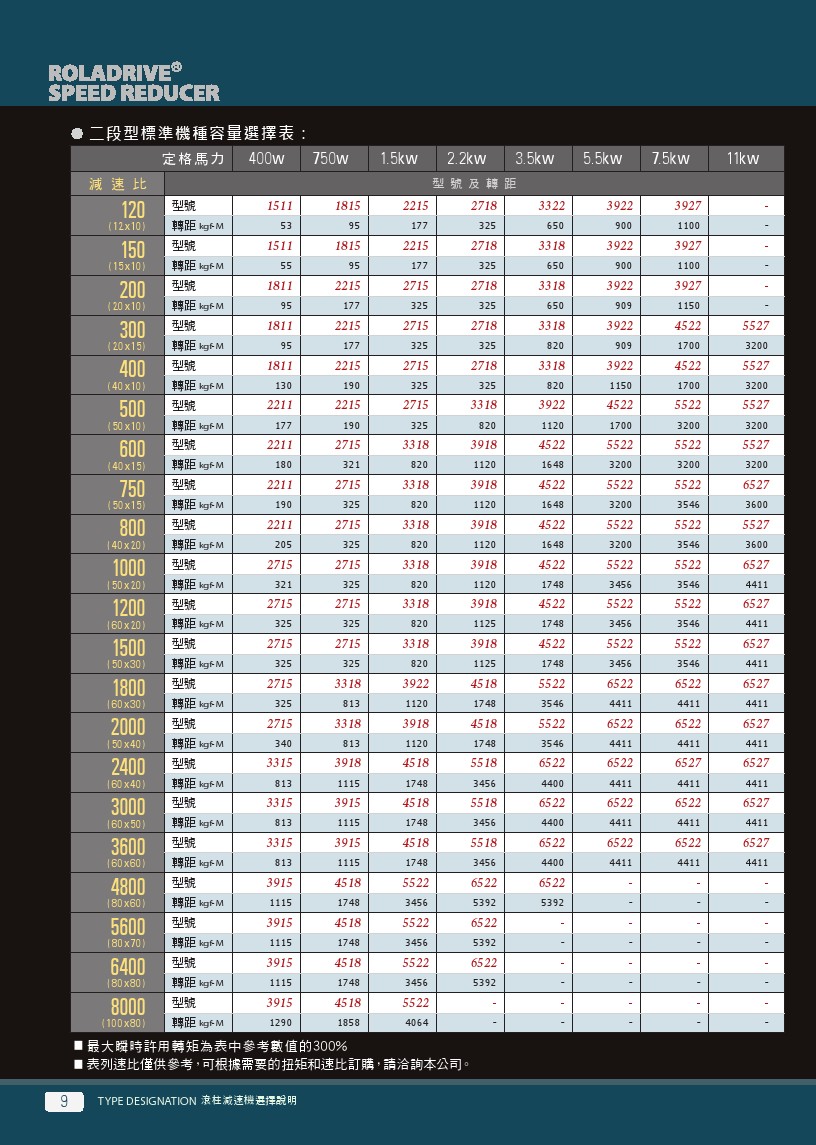

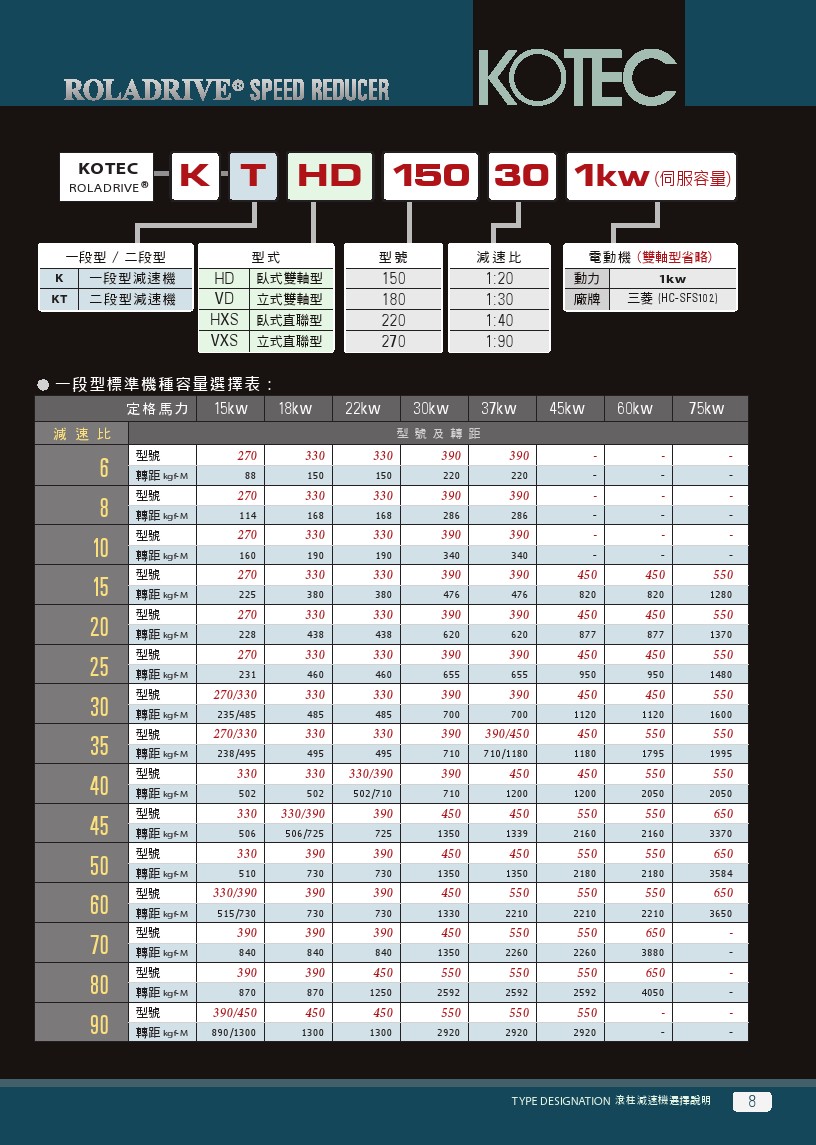

    如何選擇減速機

    1. 選用伺服電機的出力軸徑不能大於表格上最大使用軸徑
    2. 若經扭力計算工作,轉速可以滿足平常運轉,但在伺服全額輸出時,有不足現象時,可以在電機側之驅動器,做限流控製,或在機械軸上做扭力保護,這是很必要的。



    減速機可應用在哪裡

            減速機以精密傳動為技術基礎,因定位精準,經濟實用,精度高,承載力大等特點廣泛應用於精密工具機,自動切割設備,冶金設備,印刷設備,注塑機設備,包裝設備、監控設備、投幣式販賣機、自動置物箱、智能家電、5G衛星設備、吸塵器、自動餵食器、運輸機器人、收銀機台、掃地機、咖啡機、票據印表機、自動窗簾、健身設備、自動包裝機械、機械手臂、售票機器、自動感應消毒機、口罩製造機、量測設備等多種商品。





  • 減速機_其他事項說明

    減速機安裝說明

    減速機與伺服器馬達安裝說明:

    減速機安裝說明

    減速機安裝說明
