雙段蝸輪減速機 標準型-PAW

雙段蝸輪減速機 標準型-PAW

貨號: SW-16725 分類:

描述

雙段蝸輪減速機 標準型-PAW新版正式型錄規格

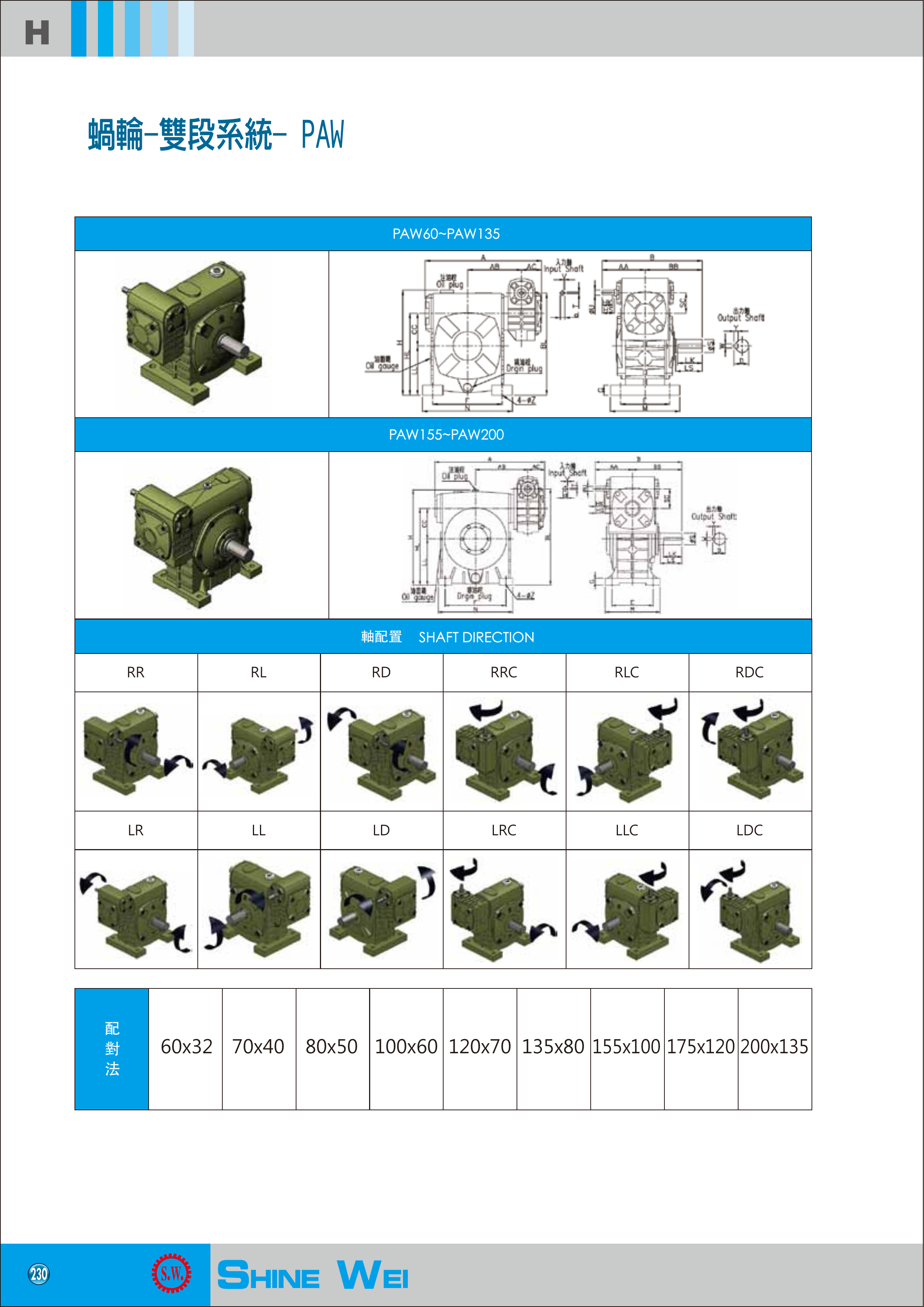

H230 PAW 新版正式型錄規格圖片
H230 PAW 新版正式型錄（點圖開啟 PDF）

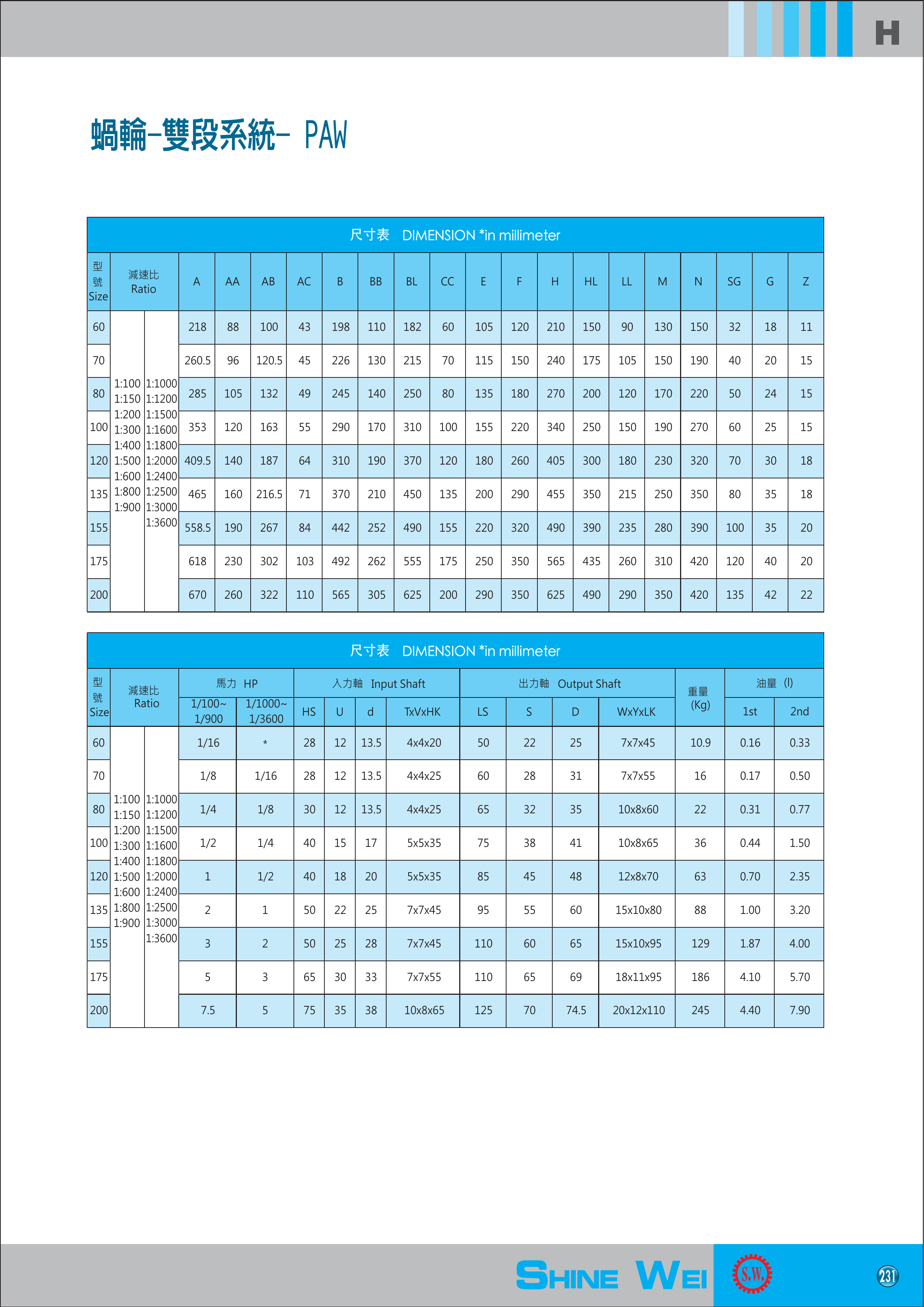

H231 PAW 新版正式型錄規格圖片
H231 PAW 新版正式型錄（點圖開啟 PDF）
開啟新版正式型錄原頁：H230 PAW 新版正式型錄H231 PAW 新版正式型錄
查看可搜尋文字規格（9 筆）

H230／H231 客戶新版正式型錄逐列目視核對；減速比欄為本系列共用範圍。

雙段蝸輪減速機 標準型-PAW 雙段尺寸、入力軸、出力軸與油量規格（mm）

型號 減速比 A AA AB AC B BB BL CC E F H HL LL M N SG G Z 馬力 HP（1:100～1:900） 馬力 HP（1:1000～1:3600） 入力軸 HS 入力軸 U 入力軸 d 入力軸 T×V×HK 出力軸 LS 出力軸 S 出力軸 D 出力軸 W×Y×LK 重量 kg 第一段油量 l 第二段油量 l
60 1:100、1:150、1:200、1:300、1:400、1:500、1:600、1:800、1:900、1:1000、1:1200、1:1500、1:1600、1:1800、1:2000、1:2400、1:2500、1:3000、1:3600 218 88 100 43 198 110 182 60 105 120 210 150 90 130 150 32 18 11 1/16 * 28 12 13.5 4×4×20 50 22 25 7×7×45 10.9 0.16 0.33
70 1:100、1:150、1:200、1:300、1:400、1:500、1:600、1:800、1:900、1:1000、1:1200、1:1500、1:1600、1:1800、1:2000、1:2400、1:2500、1:3000、1:3600 260.5 96 120.5 45 226 130 215 70 115 150 240 175 105 150 190 40 20 15 1/8 1/16 28 12 13.5 4×4×25 60 28 31 7×7×55 16 0.17 0.5
80 1:100、1:150、1:200、1:300、1:400、1:500、1:600、1:800、1:900、1:1000、1:1200、1:1500、1:1600、1:1800、1:2000、1:2400、1:2500、1:3000、1:3600 285 105 132 49 245 140 250 80 135 180 270 200 120 170 220 50 24 15 1/4 1/8 30 12 13.5 4×4×25 65 32 35 10×8×60 22 0.31 0.77
100 1:100、1:150、1:200、1:300、1:400、1:500、1:600、1:800、1:900、1:1000、1:1200、1:1500、1:1600、1:1800、1:2000、1:2400、1:2500、1:3000、1:3600 353 120 163 55 290 170 310 100 155 220 340 250 150 190 270 60 25 15 1/2 1/4 40 15 17 5×5×35 75 38 41 10×8×65 36 0.44 1.5
120 1:100、1:150、1:200、1:300、1:400、1:500、1:600、1:800、1:900、1:1000、1:1200、1:1500、1:1600、1:1800、1:2000、1:2400、1:2500、1:3000、1:3600 409.5 140 187 64 310 190 370 120 180 260 405 300 180 230 320 70 30 18 1 1/2 40 18 20 5×5×35 85 45 48 12×8×70 63 0.7 2.35
135 1:100、1:150、1:200、1:300、1:400、1:500、1:600、1:800、1:900、1:1000、1:1200、1:1500、1:1600、1:1800、1:2000、1:2400、1:2500、1:3000、1:3600 465 160 216.5 71 370 210 450 135 200 290 455 350 215 250 350 80 35 18 2 1 50 22 25 7×7×45 95 55 60 15×10×80 88 1.0 3.2
155 1:100、1:150、1:200、1:300、1:400、1:500、1:600、1:800、1:900、1:1000、1:1200、1:1500、1:1600、1:1800、1:2000、1:2400、1:2500、1:3000、1:3600 558.5 190 267 84 442 252 490 155 220 320 490 390 235 280 390 100 35 20 3 2 50 25 28 7×7×45 110 60 65 15×10×95 129 1.87 4.0
175 1:100、1:150、1:200、1:300、1:400、1:500、1:600、1:800、1:900、1:1000、1:1200、1:1500、1:1600、1:1800、1:2000、1:2400、1:2500、1:3000、1:3600 618 230 302 103 492 262 555 175 250 350 565 435 260 310 420 120 40 20 5 3 65 30 33 7×7×55 110 65 69 18×11×95 186 4.1 5.7
200 1:100、1:150、1:200、1:300、1:400、1:500、1:600、1:800、1:900、1:1000、1:1200、1:1500、1:1600、1:1800、1:2000、1:2400、1:2500、1:3000、1:3600 670 260 322 110 565 305 625 200 290 350 625 490 290 350 420 135 42 22 7.5 5 75 35 38 10×8×65 125 70 74.5 20×12×110 245 4.4 7.9
