萬向單段蝸輪減速機 中空法蘭型-MPHN

萬向單段蝸輪減速機 中空法蘭型-MPHN

貨號: SW-16788 分類:

描述

萬向單段蝸輪減速機 中空法蘭型-MPHN正式型錄文字規格

開啟新版正式型錄原頁：H217 MPHN 新版正式型錄
查看可搜尋文字規格（15 筆）

H217 客戶新版正式型錄逐列目視核對；同機座不同馬力與法蘭組合分列，50 型兩組中空出力尺寸完整保留。

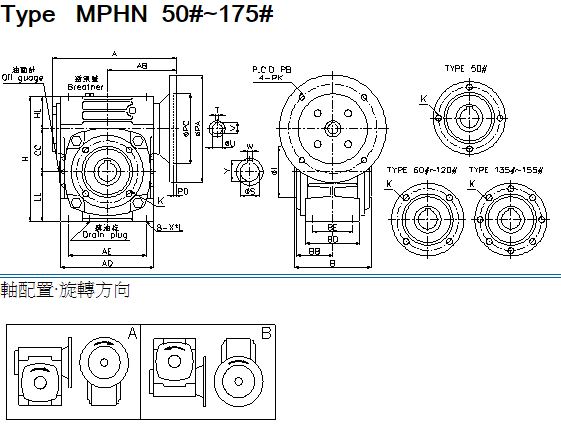

萬向單段蝸輪減速機 中空法蘭型-MPHN 尺寸與馬達法蘭規格（mm）

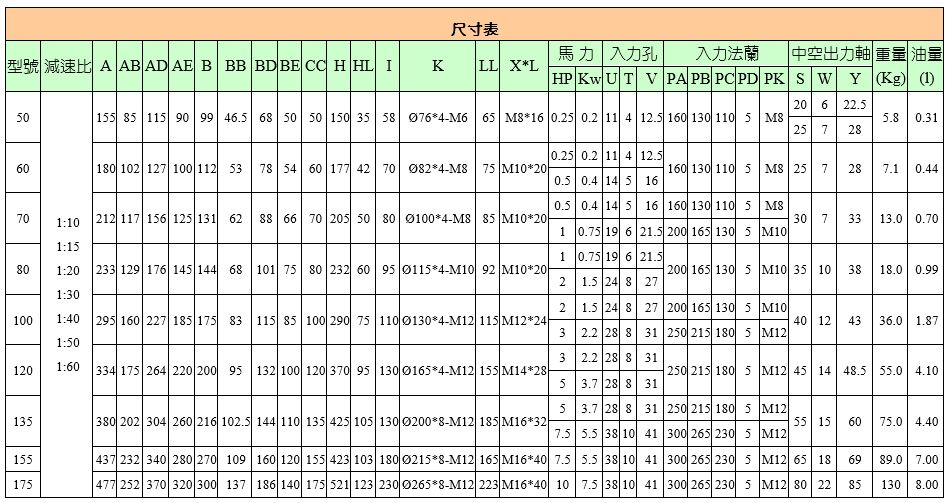

型號 減速比 A AB AD AE B BB BD BE CC H HL I K LL X×L 馬力 HP 馬力 kW 入力孔 U 入力孔 T 入力孔 V 入力法蘭 PA 入力法蘭 PB 入力法蘭 PC 入力法蘭 PD 入力法蘭 PK 中空出力 S 中空出力 W 中空出力 Y 重量 kg 油量 l
50 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 155 85 115 90 99 46.5 68 50 50 150 35 58 Ø76×4-M6 65 M8×16 0.25 0.2 11 4 12.5 160 130 110 5 M8 20／25 6／7 22.5／28 5.8 0.31
60 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 180 102 127 100 112 53 78 54 60 177 42 70 Ø82×4-M8 75 M10×20 0.25 0.2 11 4 12.5 160 130 110 5 M8 25 7 28 7.1 0.44
60 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 180 102 127 100 112 53 78 54 60 177 42 70 Ø82×4-M8 75 M10×20 0.5 0.4 14 5 16 160 130 110 5 M8 25 7 28 7.1 0.44
70 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 212 117 156 125 131 62 88 66 70 205 50 80 Ø100×4-M8(M10) 85 M10×20 0.5 0.4 14 5 16 160 130 110 5 M8 30 7 33 13 0.7
70 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 212 117 156 125 131 62 88 66 70 205 50 80 Ø100×4-M8(M10) 85 M10×20 1 0.75 19 6 21.5 200 165 130 5 M10 30 7 33 13 0.7
80 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 233 129 176 145 144 68 101 75 80 232 60 95 Ø115×4-M10 92 M10×20 1 0.75 19 6 21.5 200 165 130 5 M10 35 10 38 18 0.99
80 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 233 129 176 145 144 68 101 75 80 232 60 95 Ø115×4-M10 92 M10×20 2 1.5 24 8 27 200 165 130 5 M10 35 10 38 18 0.99
100 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 295 160 227 185 175 83 115 85 100 290 75 110 Ø130×4-M12 115 M12×24 2 1.5 24 8 27 200 165 130 5 M10 40 12 43 36 1.87
100 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 295 160 227 185 175 83 115 85 100 290 75 110 Ø130×4-M12 115 M12×24 3 2.2 28 8 31 250 215 180 5 M12 40 12 43 36 1.87
120 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 334 175 264 220 200 95 132 100 120 370 95 130 Ø165×4-M12 155 M14×28 3 2.2 28 8 31 250 215 180 5 M12 45 14 48.5 55 4.1
120 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 334 175 264 220 200 95 132 100 120 370 95 130 Ø165×4-M12 155 M14×28 5 3.7 28 8 31 250 215 180 5 M12 45 14 48.5 55 4.1
135 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 380 202 304 260 216 102.5 144 110 135 425 105 130 Ø200×8-M12 185 M16×32 5 3.7 28 8 31 250 215 180 5 M12 55 15 60 75 4.4
135 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 380 202 304 260 216 102.5 144 110 135 425 105 130 Ø200×8-M12 185 M16×32 7.5 5.5 38 10 41 300 265 230 5 M12 55 15 60 75 4.4
155 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 437 232 340 280 270 109 160 120 155 423 103 180 Ø215×8-M12 165 M16×40 7.5 5.5 38 10 41 300 265 230 5 M12 65 18 69 89 7
175 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 477 252 370 320 300 137 186 140 175 521 123 230 Ø265×8-M12 223 M16×40 10 7.5 38 10 41 300 265 230 5 M12 80 22 85 130 8
