萬向單段蝸輪減速機 中空型-PHN

萬向單段蝸輪減速機 中空型-PHN

貨號: SW-16765 分類:

描述

萬向單段蝸輪減速機 中空型-PHN正式型錄文字規格

開啟新版正式型錄原頁：H213 PHN 新版正式型錄
查看可搜尋文字規格（9 筆）

H213 客戶新版正式型錄逐列目視核對；50 型中空出力有兩組尺寸，依型錄以斜線並列，未省略。

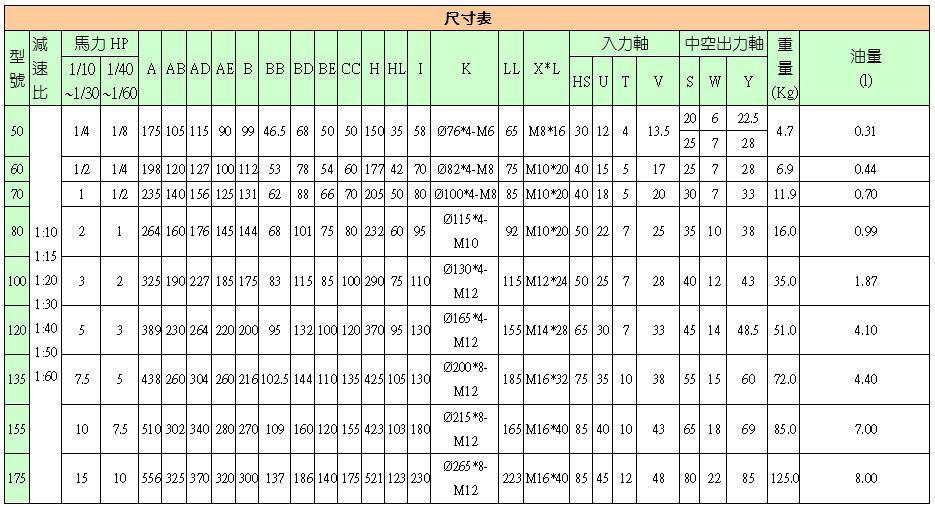

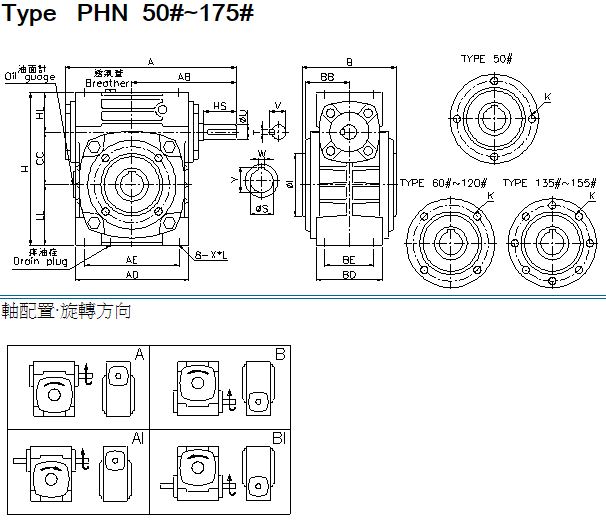

萬向單段蝸輪減速機 中空型-PHN 尺寸與中空出力規格（mm）

型號 減速比 A AB AD AE B BB BD BE CC H HL I K LL X×L 馬力 HP（1/10–1/30） 馬力 HP（1/40–1/60） 入力 HS 入力 U 入力 d 入力鍵 T×V×HK 中空出力 S 中空出力 W 中空出力 Y 重量 kg 油量 l
50 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 175 105 115 90 99 46.5 68 50 50 150 35 58 Ø76×4-M6 65 M8×16 1/4 1/8 30 12 13.5 4×4×25 20／25 6／7 22.5／28 4.7 0.31
60 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 198 120 127 100 112 53 78 54 60 177 42 70 Ø82×4-M8 75 M10×20 1/2 1/4 40 15 17 5×5×35 25 7 28 6.9 0.44
70 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 235 140 156 125 131 62 88 66 70 205 50 80 Ø100×4-M8 85 M10×20 1 1/2 40 18 20 5×5×35 30 7 33 11.9 0.7
80 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 264 160 176 145 144 68 101 75 80 232 60 95 Ø115×4-M10 92 M10×20 2 1 50 22 25 7×7×45 35 10 38 16 0.99
100 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 325 190 227 185 175 83 115 82 100 290 75 110 Ø130×4-M12 115 M12×24 3 2 50 25 28 7×7×45 40 12 43 35 1.87
120 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 389 230 264 220 200 95 132 100 120 370 95 130 Ø165×4-M12 155 M14×28 5 3 65 30 33 7×7×55 45 14 48.5 51 4.1
135 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 438 260 304 260 216 102.5 144 110 135 425 105 130 Ø200×8-M12 185 M16×32 7.5 5 75 35 38 10×8×65 55 15 60 72 4.4
155 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 510 302 340 280 270 109 160 120 155 423 103 180 Ø215.8×8-M12 165 M16×40 10 7.5 85 40 43 10×8×75 65 18 69 85 7
175 特殊 1:5；標準 1:10、1:15、1:20、1:30、1:40、1:50、1:60 556 325 370 320 300 137 186 140 175 521 123 230 Ø265×8-M12 223 M16×40 15 10 85 45 48 12×8×75 80 22 85 125 8
