時規皮帶輪S5M型-高扭矩傳動

描述

查看可搜尋文字規格（21 筆）

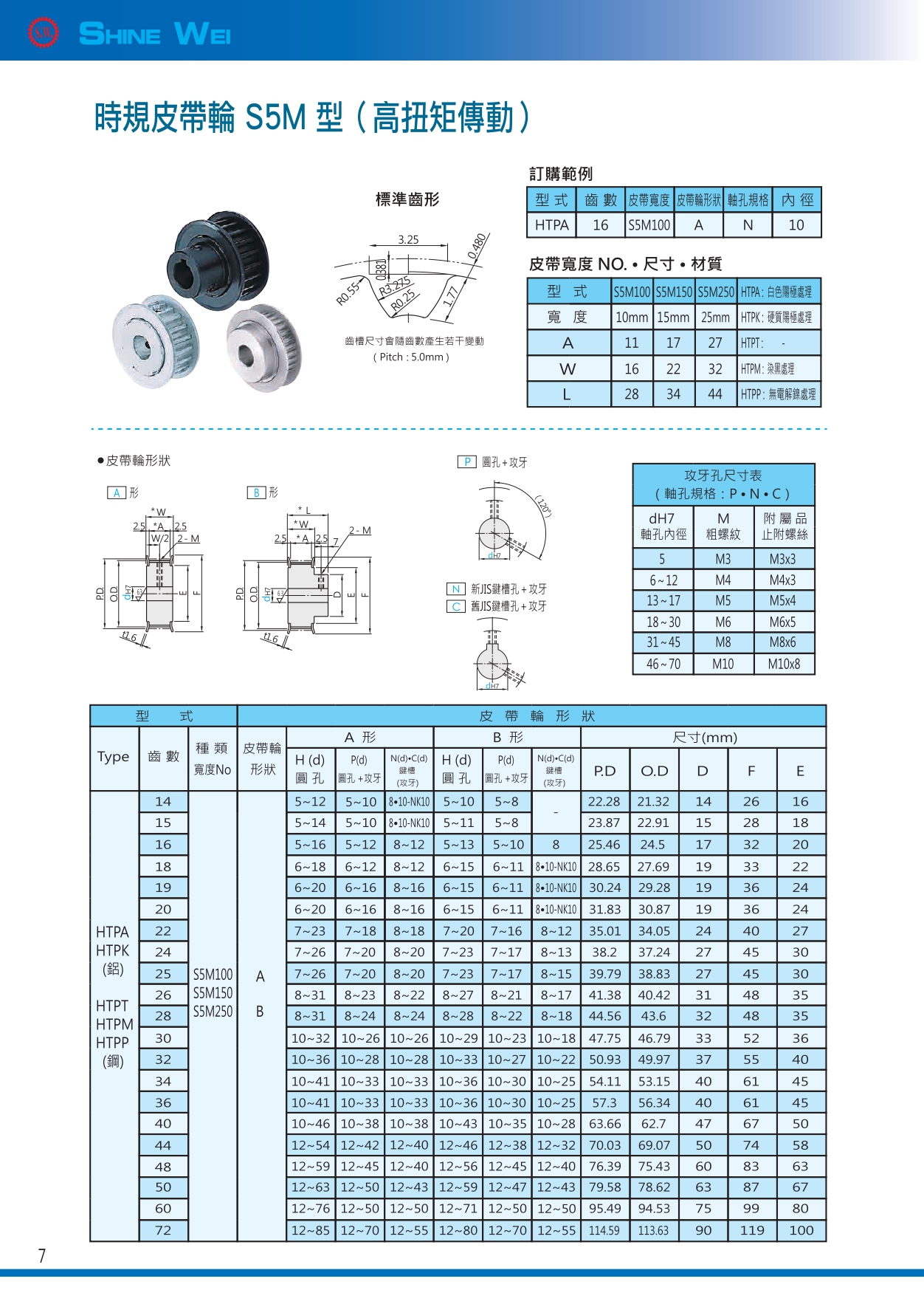

客戶正式型錄第 7 頁逐列核對；數值、範圍與空白均依正式型錄原樣轉錄，未以公式推算或自行補值。

齒數	A 形 H(d) 圓孔	A 形 P(d) 圓孔＋攻牙	A 形 N(d)・C(d) 鍵槽（攻牙）	B 形 H(d) 圓孔	B 形 P(d) 圓孔＋攻牙	B 形 N(d)・C(d) 鍵槽（攻牙）	P.D	O.D	D	F	E
14	5~12	5~10	8•10-NK10	5~10	5~8	—	22.28	21.32	14	26	16
15	5~14	5~10	8•10-NK10	5~11	5~8	—	23.87	22.91	15	28	18
16	5~16	5~12	8~12	5~13	5~10	00	25.46	24.5	17	32	20
18	6~18	6~12	8~12	6~15	6~11	8•10-NK10	28.65	27.69	19	33	22
19	6~20	6~16	8~16	6~15	6~11	8•10-NK10	30.24	29.28	19	36	24
20	6~20	6~16	8~16	6~15	6~11	8•10-NK10	31.83	30.87	19	36	24
22	7~23	7~18	8~18	7~20	7~16	8~12	35.01	34.05	24	40	27
24	7~26	7~20	8~20	7~23	7~17	8~13	38.2	37.24	27	45	30
25	7~26	7~20	8~20	7~23	7~17	8~15	39.79	38.83	27	45	30
26	8~31	8~23	8~22	8~27	8~21	8~17	41.38	40.42	31	48	35
28	8~31	8~24	8~24	8~28	8~22	8~18	44.56	43.6	32	48	35
30	10~32	10~26	10~26	10~29	10~23	10~18	47.75	46.79	33	52	36
32	10~36	10~28	10~28	10~33	10~27	10~22	50.93	49.97	37	55	40
34	10~41	10~33	10~33	10~36	10~30	10~25	54.11	53.15	40	61	45
36	10~41	10~33	10~33	10~36	10~30	10~25	57.3	56.34	40	61	45
40	10~46	10~38	10~38	10~43	10~35	10~28	63.66	62.7	47	67	50
44	12~54	12~42	12~40	12~46	12~38	12~32	70.03	69.07	50	74	58
48	12~59	12~45	12~40	12~56	12~45	12~40	76.39	75.43	60	83	63
50	12~63	12~50	12~43	12~59	12~47	12~43	79.58	78.62	63	87	67
60	12~76	12~50	12~50	12~71	12~50	12~50	95.49	94.53	75	99	80
72	12~85	12~70	12~55	12~80	12~70	12~55	114.59	113.63	90	119	100
