時規皮帶輪5GT型-高精度定位

時規皮帶輪5GT型-高精度定位

時規皮帶輪及時規皮帶技術手冊

貨號: SW-19166 分類:

描述

時規皮帶輪5GT型-高精度定位規格

22(5gt

時規皮帶輪 5GT 型齒數與尺寸文字規格

查看可搜尋文字規格（19 筆）

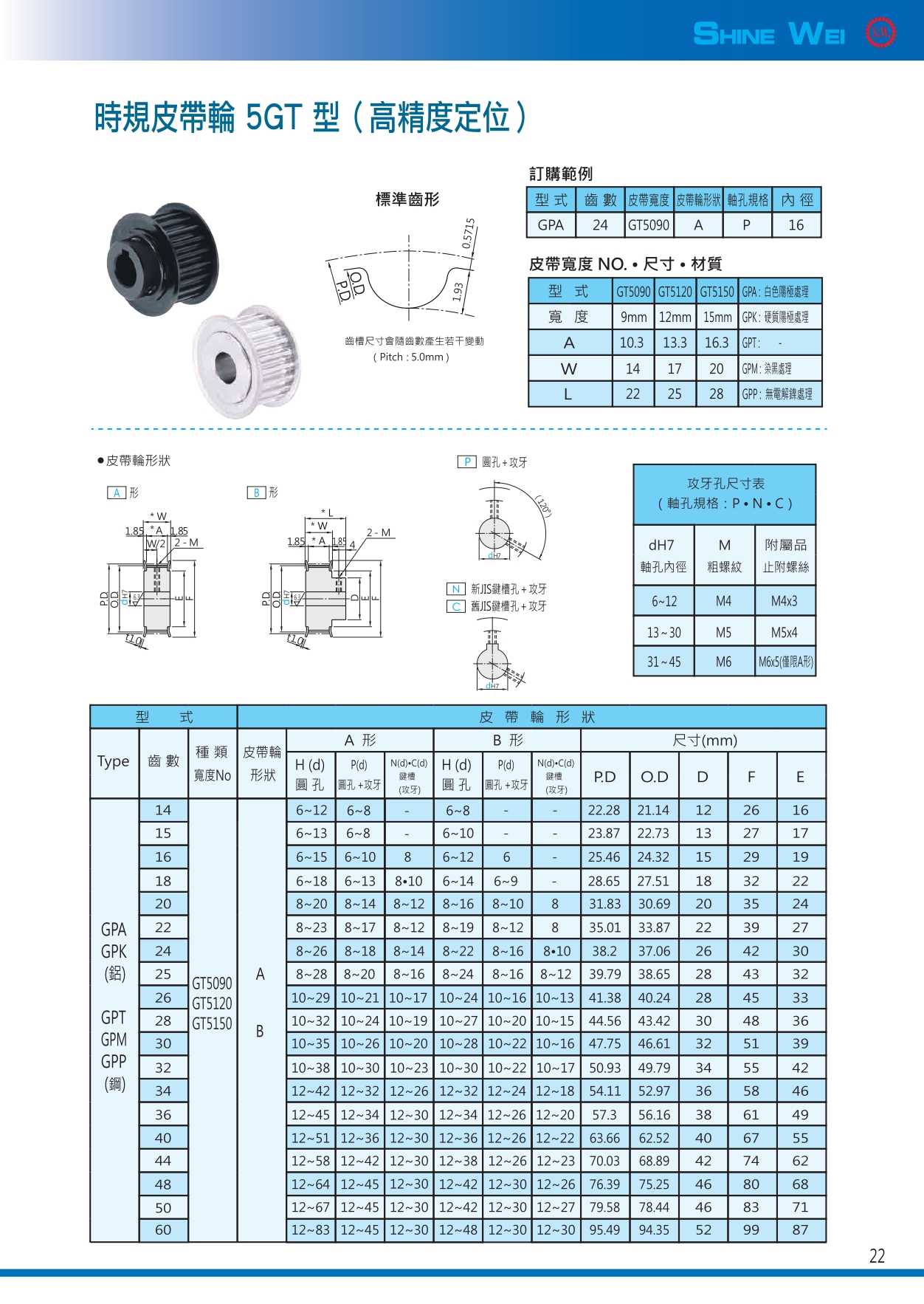

客戶正式型錄第 22 頁逐列核對；數值、範圍與空白均依正式型錄原樣轉錄，未以公式推算或自行補值。

齒數 A 形 H(d) 圓孔 A 形 P(d) 圓孔＋攻牙 A 形 N(d)・C(d) 鍵槽（攻牙） B 形 H(d) 圓孔 B 形 P(d) 圓孔＋攻牙 B 形 N(d)・C(d) 鍵槽（攻牙） P.D O.D D F E
14 6~12 6~8 — 6~8 — — 22.28 21.14 12 26 16
15 6~13 6~8 — 6~10 — — 23.87 22.73 13 27 17
16 6~15 6~10 — 6~12 9 — 25.46 24.32 15 29 19
18 6~18 6~13 8.10 6~14 6~9 — 28.65 27.51 18 32 22
20 8~20 8~14 8~12 8~16 8~10 — 31.83 30.69 20 35 24
22 8~23 8~17 8~12 8~19 8~12 — 35.01 33.87 22 39 27
24 8~26 8~18 8~14 8~22 8~16 8.10 38.2 37.06 26 42 30
25 8~28 8~20 8~16 8~24 8~16 8~12 39.79 38.65 28 43 32
26 10~29 10~21 10~17 10~24 10~16 10~13 41.38 40.24 28 45 33
28 10~32 10~24 10~19 10~27 10~20 10~15 44.56 43.42 30 48 36
30 10~35 10~26 10~20 10~28 10~22 10~16 47.75 46.61 32 51 39
32 10~38 10~30 10~23 10~30 10~22 10~17 50.93 49.79 34 55 42
34 12~42 12~32 12~26 12~32 12~24 12~18 54.11 52.97 36 58 46
36 12~45 12~34 12~30 12~34 12~26 12~20 57.3 56.16 38 61 49
40 12~51 12~36 12~30 12~36 12~26 12~22 63.66 62.52 40 67 55
44 12~58 12~42 12~30 12~38 12~26 12~23 70.03 68.89 42 74 62
48 12~64 12~45 12~30 12~42 12~30 12~26 76.39 75.25 46 80 68
50 12~67 12~45 12~30 12~42 12~30 12~27 79.58 78.44 46 83 71
60 12~83 12~45 12~30 12~48 12~30 12~30 95.49 94.35 52 99 87
