單段蝸輪減速機 法蘭型-PVE

單段蝸輪減速機 法蘭型-PVE

貨號: SW-16679 分類:

描述

單段蝸輪減速機 直結型-PVE正式型錄文字規格

開啟正式型錄原頁：H202 PVE 正式型錄尺寸頁
查看可搜尋文字規格（16 筆）

H202 正式型錄原頁逐列目視核對；型錄的 * 合併欄與破折號原樣保留。

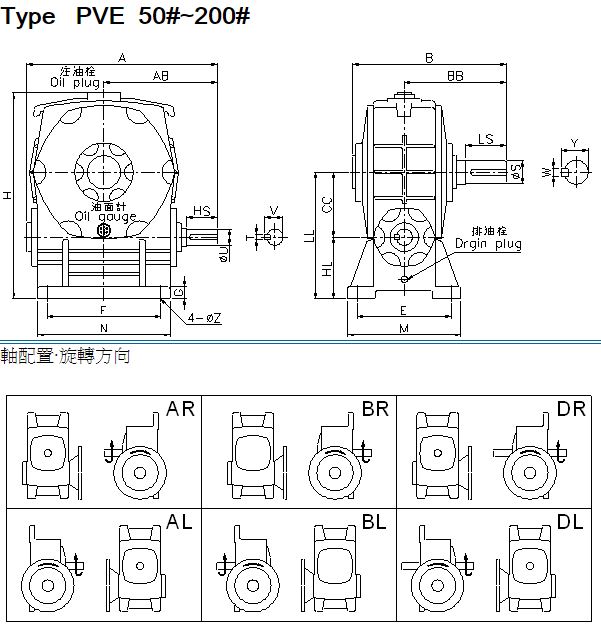

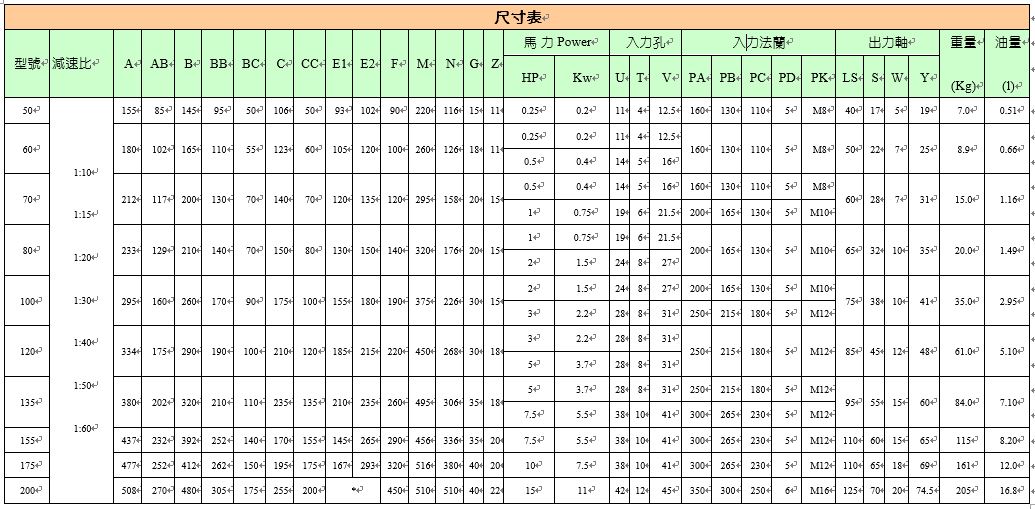

PVE 尺寸與馬達法蘭規格（mm）

型號 A AB B BB BC C CC E1 E2 F M N G Z 馬力 HP 馬力 kW 入力孔 U 入力孔 T 入力孔 V 入力法蘭 PA 入力法蘭 PB 入力法蘭 PC 入力法蘭 PD 入力法蘭 PK 出力 LS 出力 S 出力 D 出力鍵 W×Y×LK 重量 kg 油量 l
50 155 85 145 95 50 106 50 93 102 90 220 116 15 11 0.25 0.2 11 4 12.5 160 130 110 5 M8 40 17 19 5×5×35 7.0 0.51
60 180 102 165 110 55 123 60 105 120 100 260 126 18 11 0.25 0.2 11 4 12.5 160 130 110 5 M8 50 22 25 7×7×45 8.9 0.66
60 180 102 165 110 55 123 60 105 120 100 260 126 18 11 0.5 0.4 14 5 16 160 130 110 5 M8 50 22 25 7×7×45 8.9 0.66
70 212 117 200 130 70 140 70 120 135 120 295 158 20 15 0.5 0.4 14 5 16 160 130 110 5 M8 60 28 31 7×7×55 15.0 1.16
70 212 117 200 130 70 140 70 120 135 120 295 158 20 15 1 0.75 19 6 21.5 200 165 130 5 M10 60 28 31 7×7×55 15.0 1.16
80 233 129 210 140 70 150 80 130 150 140 320 176 20 15 1 0.75 19 6 21.5 200 165 130 5 M10 65 32 35 10×8×60 20 1.49
80 233 129 210 140 70 150 80 130 150 140 320 176 20 15 2 1.5 24 8 27 200 165 130 5 M10 65 32 35 10×8×60 20 1.49
100 295 160 260 170 90 175 100 155 180 190 375 226 30 15 2 1.5 24 8 27 200 165 130 5 M10 75 38 41 10×8×65 35 2.95
100 295 160 260 170 90 175 100 155 180 190 375 226 30 15 3 2.2 28 8 31 250 215 180 5 M12 75 38 41 10×8×65 35 2.95
120 334 175 290 190 100 210 120 185 215 220 450 268 30 18 3 2.2 28 8 31 250 215 180 5 M12 85 45 48 12×8×70 61 5.1
120 334 175 290 190 100 210 120 185 215 220 450 268 30 18 5 3.7 28 8 31 250 215 180 5 M12 85 45 48 12×8×70 61 5.1
135 380 202 320 210 110 235 135 210 235 260 495 306 35 18 5 3.7 28 8 31 250 215 180 5 M12 95 55 60 15×10×80 84 7.1
135 380 202 320 210 110 235 135 210 235 260 495 306 35 18 7.5 5.5 38 10 41 300 265 230 5 M12 95 55 60 15×10×80 84 7.1
155 437 232 392 252 140 170 155 145 265 290 456 336 35 20 7.5 5.5 38 10 41 300 265 230 5 M12 110 60 65 15×10×95 115 8.2
175 477 252 412 262 150 195 175 167 293 320 516 380 40 20 10 7.5 38 10 41 300 265 230 5 M12 110 65 69 18×11×95 161 12.0
200 508 270 480 305 175 255 200 * — 450 510 510 40 22 15 11 42 12 45 350 300 250 6 M16 125 70 74.5 20×12×110 205 16.8
