單段蝸輪減速機 法蘭型-PAE

單段蝸輪減速機 法蘭型-PAE

貨號: SW-16677 分類:

描述

單段蝸輪減速機 直結型-PAE正式型錄文字規格

開啟正式型錄原頁：H199 PAE 正式型錄尺寸頁
查看可搜尋文字規格（17 筆）

H199 正式型錄原頁逐列目視核對；同一機座的不同馬力與法蘭組合分列呈現。

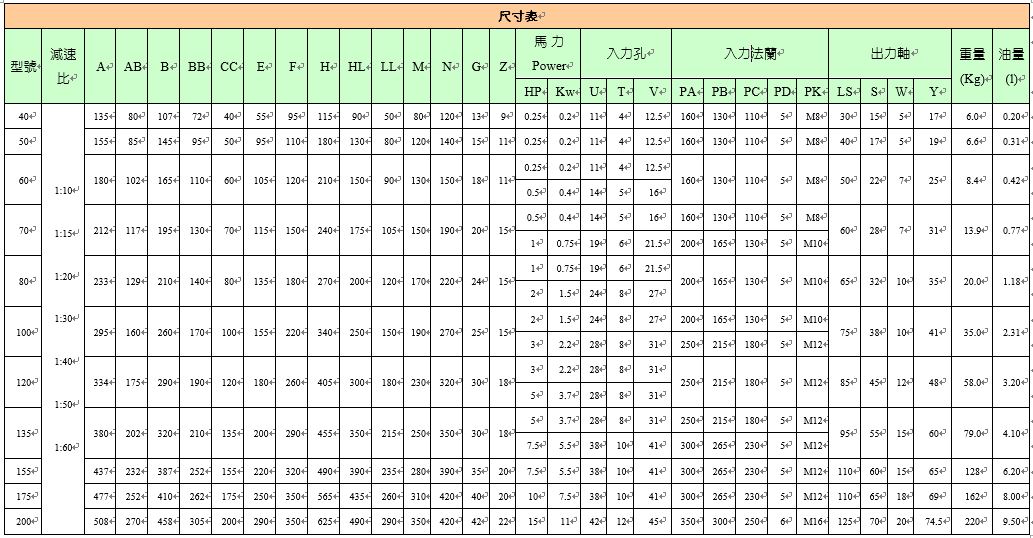

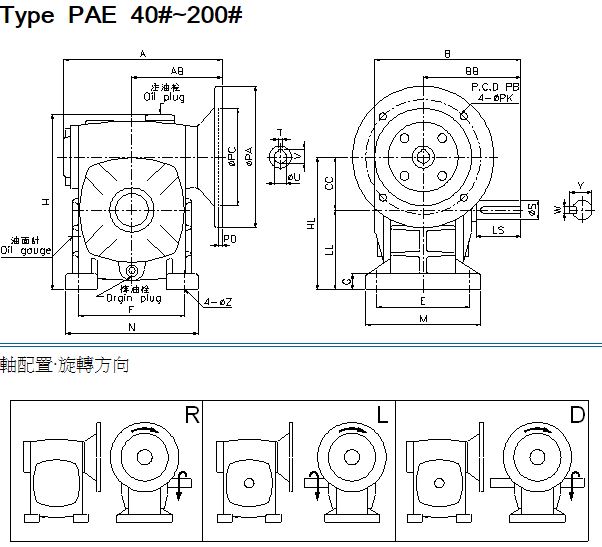

PAE 尺寸與馬達法蘭規格（mm）

型號 A AB B BB CC E F H HL LL M N G Z 馬力 HP 馬力 kW 入力孔 U 入力孔 T 入力孔 V 入力法蘭 PA 入力法蘭 PB 入力法蘭 PC 入力法蘭 PD 入力法蘭 PK 出力 LS 出力 S 出力 D 出力鍵 W×Y×LK 重量 kg 油量 l
40 135 80 107 72 40 55 95 115 90 50 80 120 13 9 0.25 0.2 11 4 12.5 160 130 110 5 M8 30 15 17 5×5×25 6.0 0.2
50 155 85 145 95 50 95 110 180 130 80 120 140 15 11 0.25 0.2 11 4 12.5 160 130 110 5 M8 40 17 19 5×5×35 6.6 0.31
60 180 102 165 110 60 105 120 210 150 90 130 150 18 11 0.25 0.2 11 4 12.5 160 130 110 5 M8 50 22 25 7×7×45 8.4 0.42
60 180 102 165 110 60 105 120 210 150 90 130 150 18 11 0.5 0.4 14 5 16 160 130 110 5 M8 50 22 25 7×7×45 8.4 0.42
70 212 117 195 130 70 115 150 240 175 105 150 190 20 15 0.5 0.4 14 5 16 160 130 110 5 M8 60 28 31 7×7×55 13.9 0.77
70 212 117 195 130 70 115 150 240 175 105 150 190 20 15 1 0.75 19 6 21.5 200 165 130 5 M10 60 28 31 7×7×55 13.9 0.77
80 233 129 210 140 80 135 180 270 200 120 170 220 24 15 1 0.75 19 6 21.5 200 165 130 5 M10 65 32 35 10×8×60 20 1.18
80 233 129 210 140 80 135 180 270 200 120 170 220 24 15 2 1.5 24 8 27 200 165 130 5 M10 65 32 35 10×8×60 20 1.18
100 295 160 260 170 100 155 220 340 250 150 190 270 25 15 2 1.5 24 8 27 200 165 130 5 M10 75 38 41 10×8×65 35 2.31
100 295 160 260 170 100 155 220 340 250 150 190 270 25 15 3 2.2 28 8 31 250 215 180 5 M12 75 38 41 10×8×65 35 2.31
120 334 175 290 190 120 180 260 405 300 180 230 320 30 18 3 2.2 28 8 31 250 215 180 5 M12 85 45 48 12×8×70 58 3.2
120 334 175 290 190 120 180 260 405 300 180 230 320 30 18 5 3.7 28 8 31 250 215 180 5 M12 85 45 48 12×8×70 58 3.2
135 380 202 320 210 135 200 290 455 350 215 250 350 30 18 5 3.7 28 8 31 250 215 180 5 M12 95 55 60 15×10×80 79 4.1
135 380 202 320 210 135 200 290 455 350 215 250 350 30 18 7.5 5.5 38 10 41 300 265 230 5 M12 95 55 60 15×10×80 79 4.1
155 437 232 387 252 155 220 320 490 390 235 280 390 35 20 7.5 5.5 38 10 41 300 265 230 5 M12 110 60 65 15×10×95 128 6.2
175 477 252 410 262 175 250 350 565 435 260 310 420 40 20 10 7.5 38 10 41 300 265 230 5 M12 110 65 69 18×11×95 162 8.0
200 508 270 458 305 200 290 350 625 490 290 350 420 42 22 15 11 42 12 45 350 300 250 6 M16 125 70 74.5 20×12×110 220 9.5
